广场旱喷及水幕给排水CAD图纸(dwg)

woshiyig22

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

这是广场上的旱喷及水幕给排水图纸，非常有实用价值
一、设计依据
《游泳池和水上游乐池给水排水设计规程》CECS14:2002.
二、设计范围
喷泉的管道设计。
三、管材、阀门
1.给水管路均采用PPR给水塑料管材及管件（1.00MPa）；热熔连接。埋设深度为地面下1.5M
2.阀门：管径≤DN50时塑料管路采用PPR球阀，管径＞DN50时塑料管路采用PPR闸阀管径≥DN100时碟阀全部采用齿轮式手动碟阀。

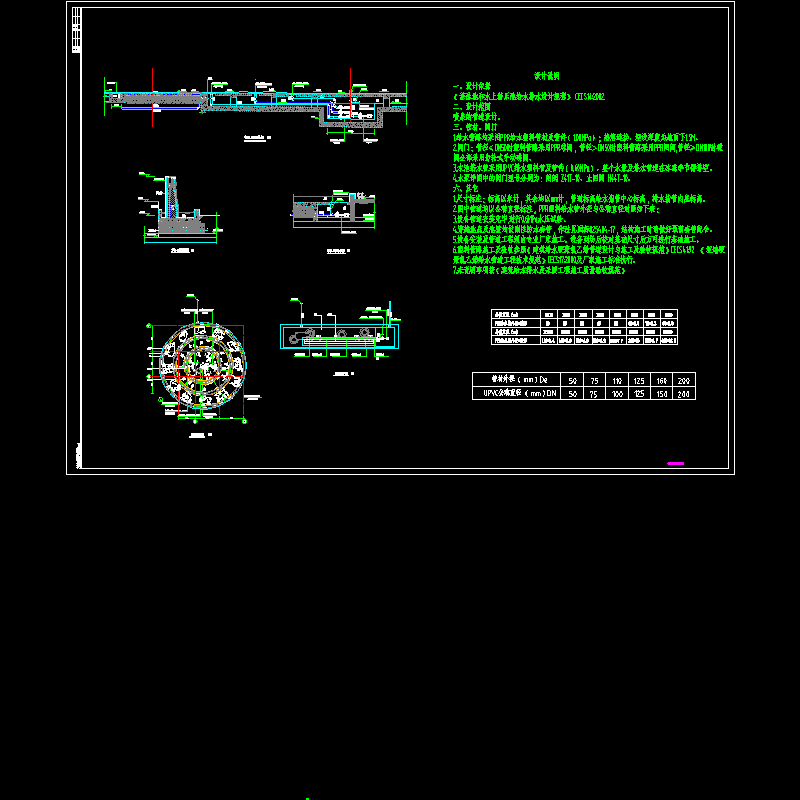

第 1 张图
