一份3层知名现代商业城给排水CAD施工图纸(冷凝水系统)

[复制链接]

0

主题

0

帖子

927

积分

超级版主

Rank: 8Rank: 8

积分
927
发表于 2020-2-18 19:03:41 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 附件设计说明:有
  • 建筑类别:商业,餐饮
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:其他结构
  • 建筑设计面积:3100平方米
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 参考图纸:17张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室内消火栓系统,喷淋系统
  • 供水设备:高位水箱,水池
  • 供水方式:市政供水,高位水箱供水
  • 排水体制:污废合流,雨污分流
  • 排水技术:重力排水
  • 火灾危险等级:中危险级Ⅰ级,中危险级Ⅱ级
  • 消火栓用水量室外(L/S):25
  • 消火栓用水量室内(L/S):5,15
  • 特殊系统:雨水回收
  • 大样节点:卫生间,阀门管件
  • 项目所在地:四川

附件详情

  • 设计说明、套用给排水标准图集
  • 图例、主要设备材料表
  • 一层、二层给排水平面图
  • 三层给排水平面图
  • 屋顶层给排水平面图
  • 给排水管道系统图、卫生间给排水大样图
  • 一层、二层消防平面图
  • 三层消防平面图
  • 消火栓给水系统图、喷淋系统原理图、报警阀安装详图

附件详情

该项目位于四川省成都市,本建筑为三层商铺。建筑高度为12.150米,建筑面积约为3100平方米,耐火等级为二级,建筑物耐久年限等级Ⅱ级,设计合理使用年限为50年,建筑设计结构形式:框架结构。
设计范围:该项目设计内容为室内给排水系统及 消防系统
,共8张图。

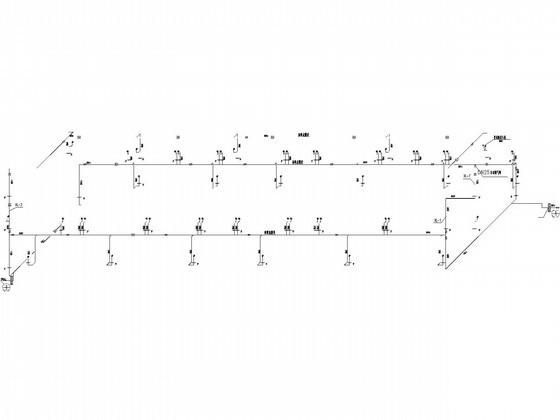

消火栓系统图

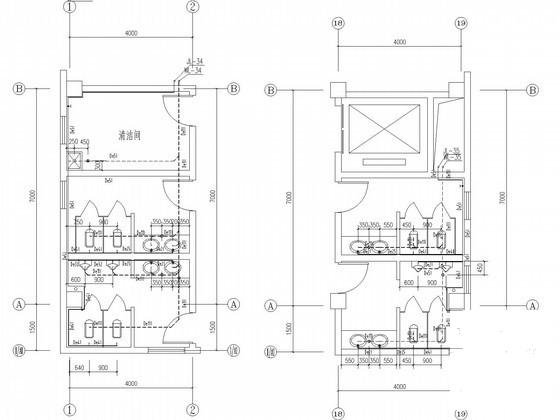

卫生间给排水大样图

第 1 张图
第 1 张图
第 2 张图
第 2 张图

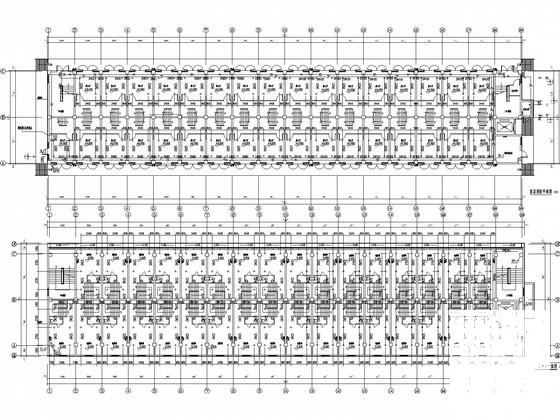

第 3 张图
第 3 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-18 19:03:41上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在给水排水专区发帖交流相关知识。

附件2099v11edc0swfd2swecc0f2dc.rar

3.22 MB

下载  售价: 100 积分    赚积分
