3层现代风格大型展览馆建筑施工CAD图纸（知名设计）

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑高度：多层建筑

• 建筑结构形式：钢筋混凝土结构

• 图纸设计深度：施工图

• 项目地址：江苏

• 图纸设计风格：现代风格

• 图纸设计流派：现代

• 图纸设计格式：天正建筑CAD 7.0,CAD2000

• 参考图纸：110张

• 用地面积：144129平方米

• 容积率：0.45

• 建筑密度：29.17%

• 绿化率：25.3%

• 建筑高度：20.6m

• 地上层数：3层

• 地下室建筑面积：42038平方米

• 地下室功能：人防,车库,设备用房,其他

• 效果图：有

• 机动车辆停车位：642个

• 非机动车停车位：1400个

• 总户数：1380户

附件详情

该资料包含：立面图，剖面图，总平面图，各层平面图，节点详图，节能设计说明，施工说明，楼梯详图，墙身详图，卫生间大样，门窗表及门窗详图。

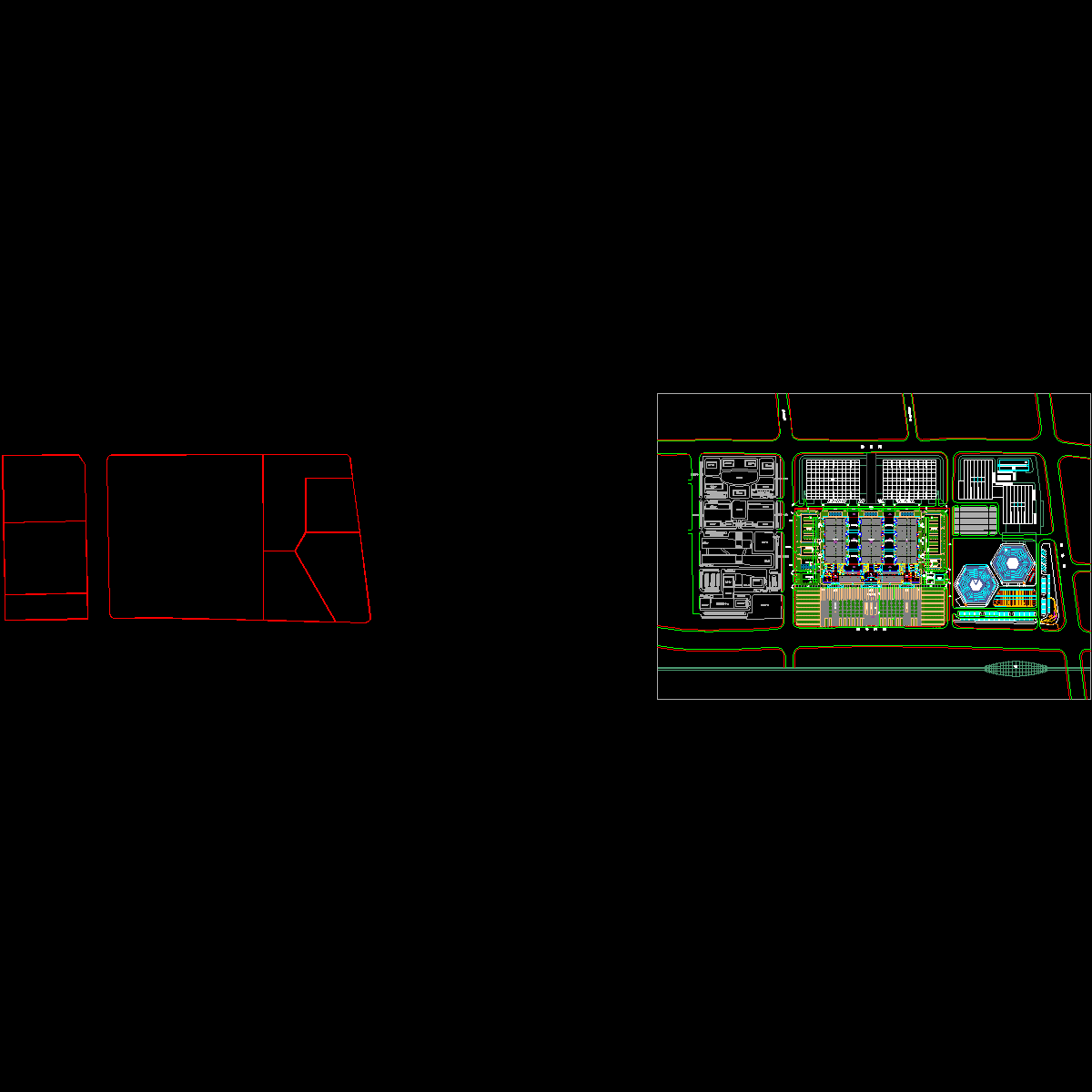

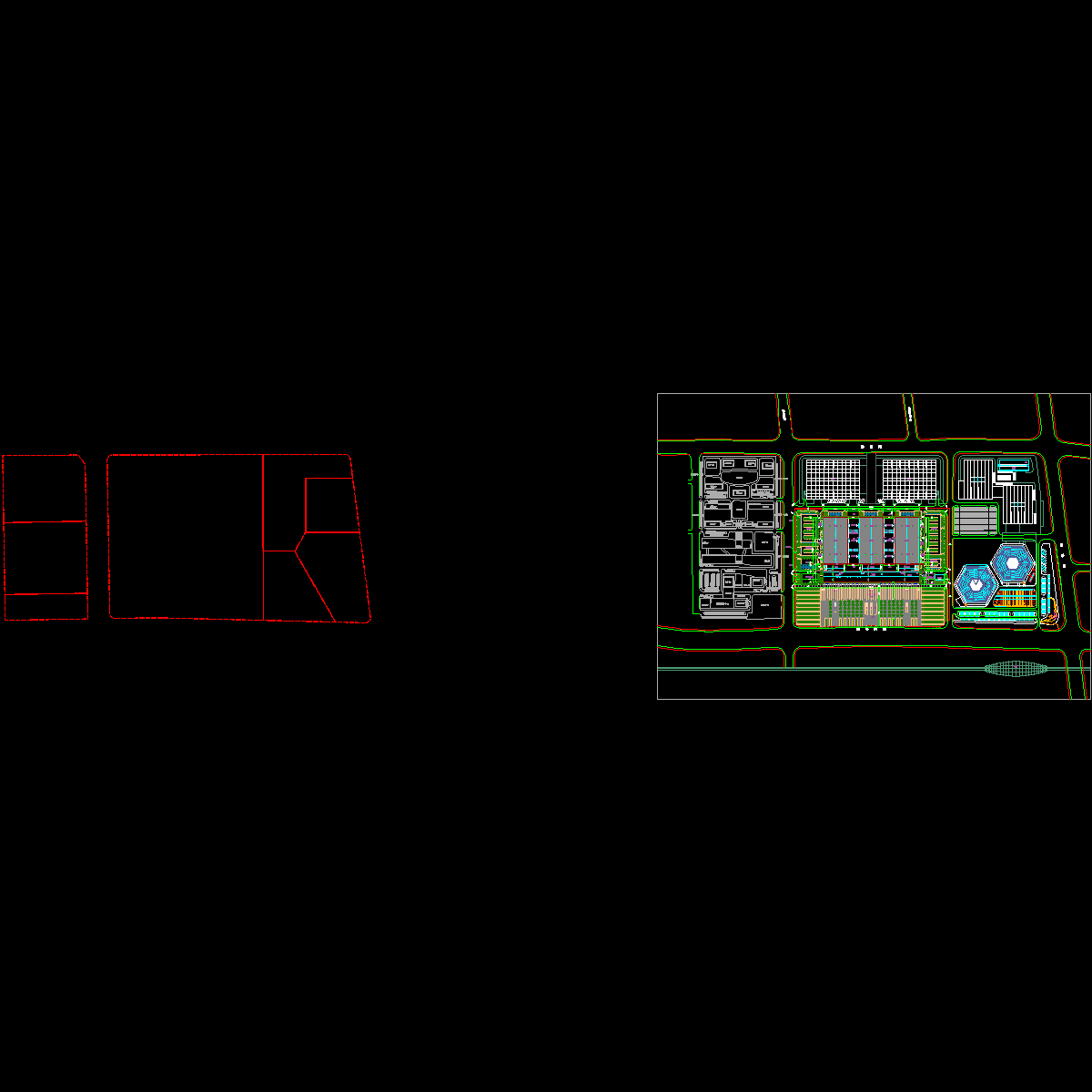

展馆总平面图

展馆立面图

展馆立面图

展馆立面图

展馆立面图

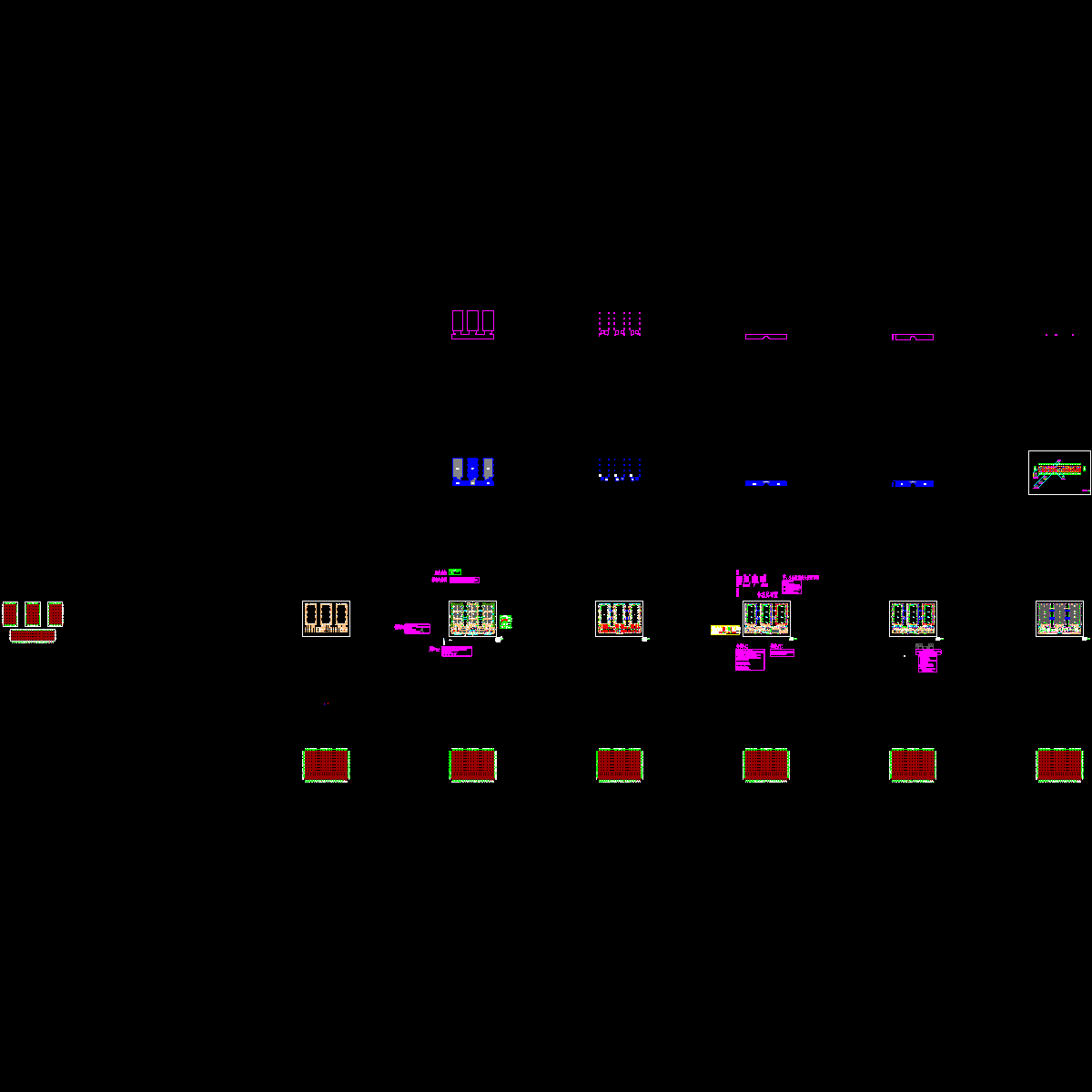

展馆平面图

展馆平面图

展馆平面图

展馆剖面图

展馆剖面图

展馆剖面图

展馆剖面图

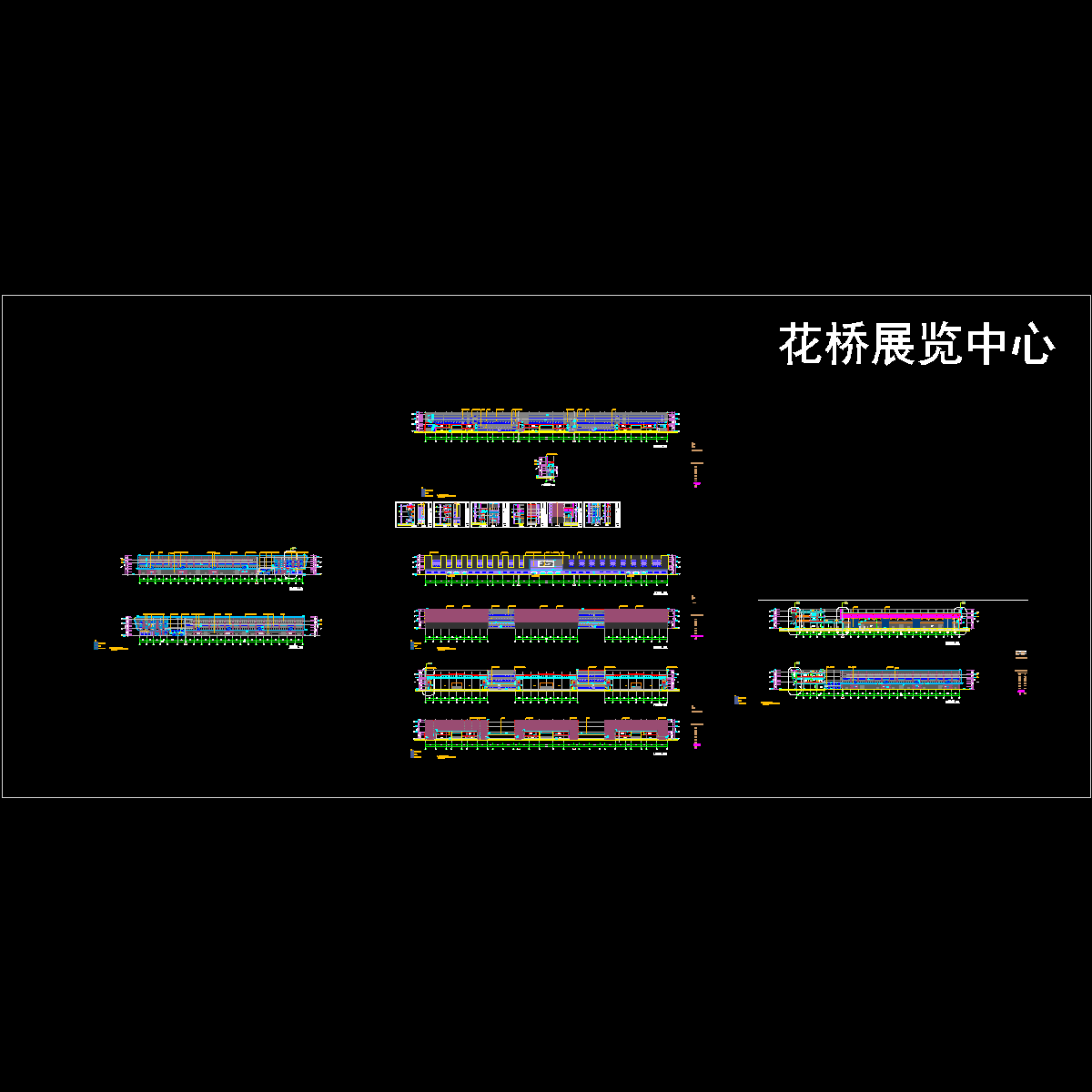

展馆总缩略图

005-总体定位图-a.dwg

04-总平面图-a.dwg

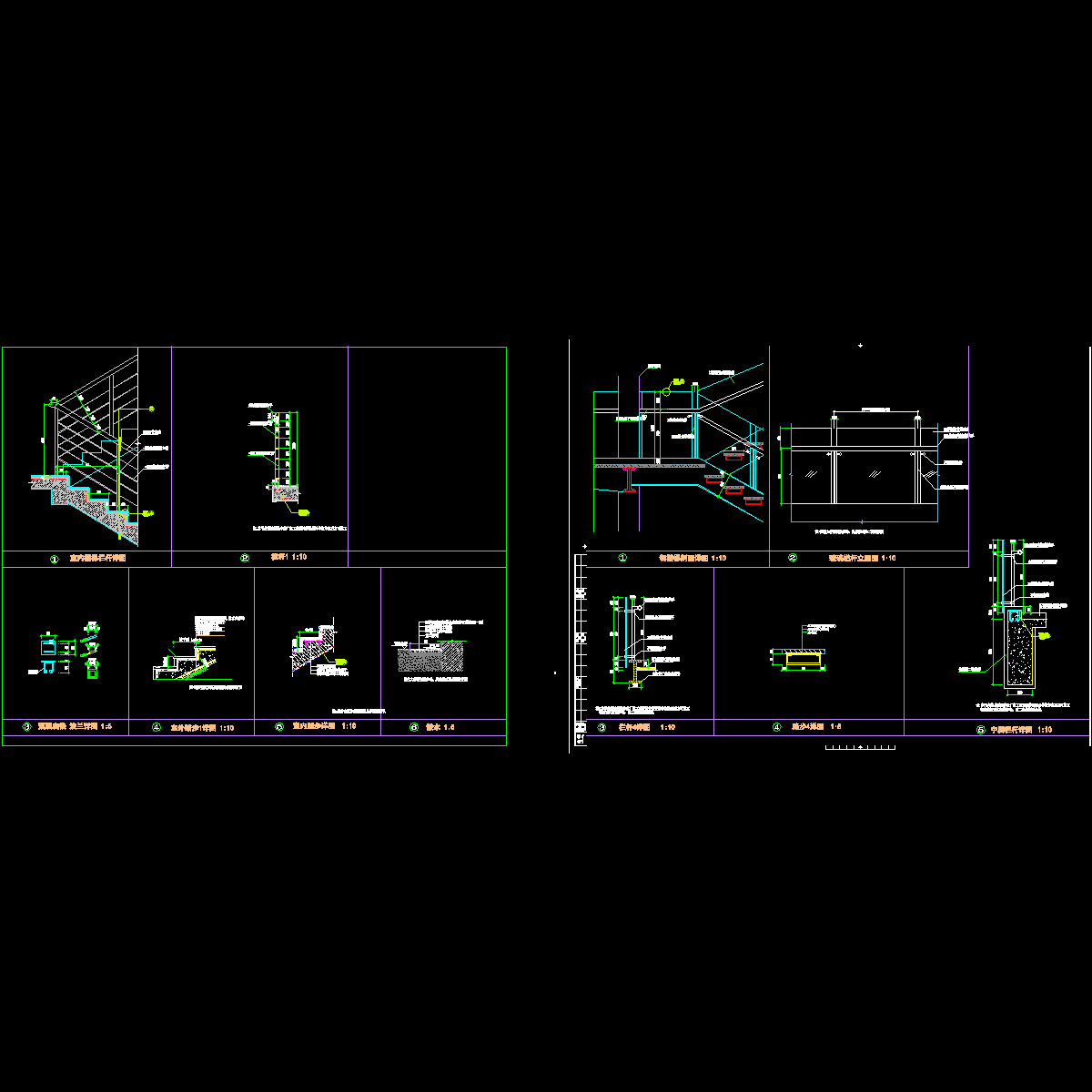

立面剖面墙身详图.dwg

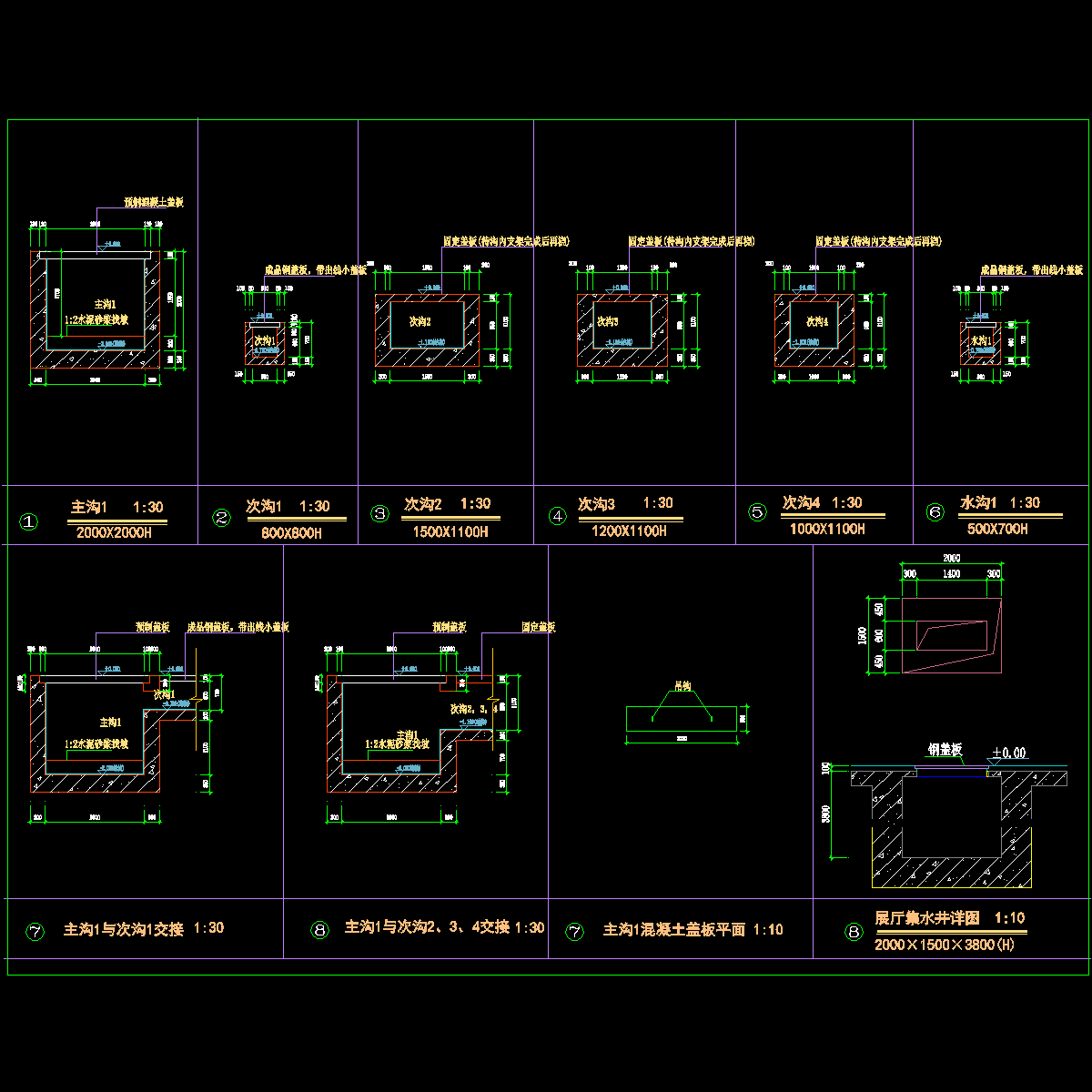

管沟1130.dwg

节点详图1116.dwg

花桥-091203.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
