一份18层住宅给排水CAD施工方案图纸(空调冷凝水管)

woshiyigeren

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：住宅
• 建筑高度：高层建筑
• 地上层数：18层
• 图纸设计深度：施工图
• 参考图纸：17张
• 图纸年代：近代
• 生活供水设计：生活给水系统
• 排水设计：污水系统,雨水系统
• 供水设备：高位水箱
• 供水方式：市政供水,分区供水,高位水箱供水
• 供水分区：三区
• 消火栓用水量室外(L/S)：15
• 消火栓用水量室内(L/S)：20
• 大样节点：水箱,厨房,卫生间

附件详情

二 给水系统
1 G栋生活给水量为21.70m3/h.
2 室外给水管管径采用涂塑钢管;生活水泵至屋顶水箱采用涂塑钢管，公称压力1.6MPa.室内其余给水管采用PP-R管,熔接，公称压力为1.60MPa.
3 室外给水管埋设在非车行道下时,管顶埋深不小于400毫米;室外给水管埋于车行道下时，管顶埋深不小于
4 管道穿越楼板处,其空隙部分用#100砂浆填实粉平.管
道穿越卫生间积水地面处设钢套管.
7 生活给水系统供水方式
本建筑为普通高层住宅,根据市政给水系统和水压情况，室内生活给水系统采用水泵-水箱供水方式：在建筑屋顶设置生活水箱，再由屋顶水箱出水重力流供水，室内生活给水1～3层由市政管网直接供水；11～18层由设于屋顶生活水箱供给，上行下给。4～10层由设于屋顶生活水箱减压供给，上行下给。G-2栋室内生活给水由市政管网直接供水加压生活泵组供水水量不小于11.00l/s。
三 排水系统
1 G栋生活排水量为187.80m3/d.
2 室内住宅污水排水立管采用UPVC螺旋消音单立管，配导流消音三通或四通，柔性丝扣连接，同井环胶圈密封。室内部分工作阳台排水管、客厅阳台雨水管、垃圾间排气管、水井
排水管以及空调冷凝水管采用UPVC管。
3 屋面雨水排水立管采用白色承压塑料管。
4 室外采用硬聚氯乙烯螺旋缠绕排水管。
5 室外地面必须坡向排水沟或雨水口,室内地漏必须设在地面最低处,蓖面比周围地面低5~10毫米.
四 消防部分
1 消防用水量
G栋室外消防用水量为15L/S,室内消防用水量为20L/S。

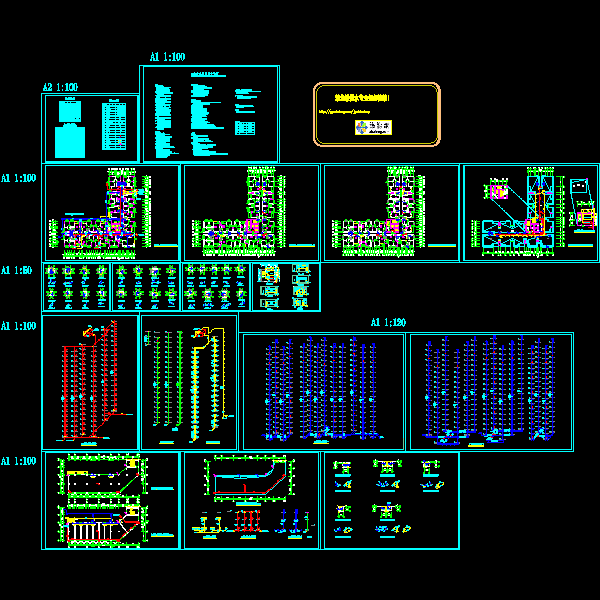

第 1 张图
