一份小区多层住宅给排水CAD施工方案图纸

ffuuiibbxxmm

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：住宅
• 建筑高度：多层建筑
• 地上层数： 4层
• 图纸设计深度：施工图
• 参考图纸：15张
• 图纸年代：近代
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统
• 供水方式：市政供水
• 大样节点：卫生间

附件详情

施工说明：
1、管道安装高程：除特殊说明外，给水管以管中心计，排水管以管内底计。
2、尺寸单位：除特殊说明外，标高为米，其余为毫米。
3、给排水管道穿过现浇板、屋顶、剪力墙、柱子等处，均应预埋套管，有防水要求处应焊有防水套管。套管尺寸给水管一般比安装管大二档，排水管一般比安装管大一档……

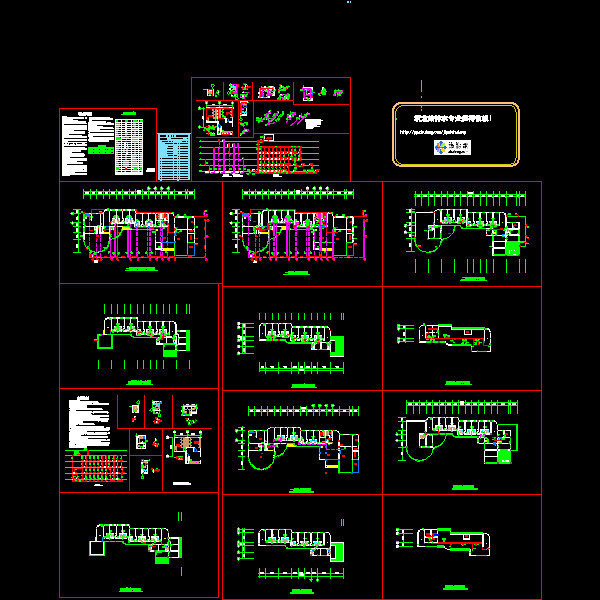

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
