一份多层住宅楼给排水CAD施工方案图纸

wowow66

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：住宅
• 建筑高度：多层建筑
• 地上层数：6层
• 图纸设计深度：施工图
• 参考图纸：7张
• 图纸年代：近代
• 生活供水设计：生活给水系统
• 生产供水设计：热水系统
• 排水设计：污水系统,废水系统
• 消防设计：室内消火栓系统
• 供水方式：市政供水
• 供水分区：无
• 排水体制：污废分流
• 消火栓用水量室外(L/S)：25
• 消火栓用水量室内(L/S)：5
• 大样节点：水箱,厨房,卫生间

附件详情

该项目是广东省某市的一栋六层住宅
设计范围：1．该资料范围包括红线以内的给水排水、消防等管道系统及小型给水排水构筑物。
2．室外总水表井至城市给水管和该项目最后一个污(雨)水检查井至城市污(雨)水检查井之间的管道由市政有关部门负责设计。
该项目设有生活给水系统、生活热水系统、生活污水系统、雨水系统、消火栓给水系统。
该项目给水系统直接由室外市政给水管网供水。
生活热水系统采用家用型太阳能热水器，一户一座，在天面集中设置。
该项目污、粪水采用分流制。粪水经化粪池处理后，排入市政污水管。所有污水、粪水排水立管仅设伸顶通气管。
屋面雨水采用87型雨水斗，阳台雨水采用普通排水地漏。雨水排水均采用外排水系统。屋面雨水经雨水斗和雨水管直接排至室外雨水检查井；阳台雨水经地漏和雨水管排至室外雨水排水明沟。室外地面雨水经雨水口，由室外雨水管汇集，排入雨水检查井。
消火栓给水系统：该项目为多层住宅。室内消火栓用水量为5L/s，室外消防水量为25L/s。该项目建筑屋面设消防水箱(有效容积:6m|)，满足火灾初期10min消防用水量的要求。室外设一套地上式消防水泵结合器与室内消火栓给水管网相连。
住宅楼梯间设2kg装的手提式干粉磷酸铵盐灭火器，灭火器的配置位置及数量详各层平面图。

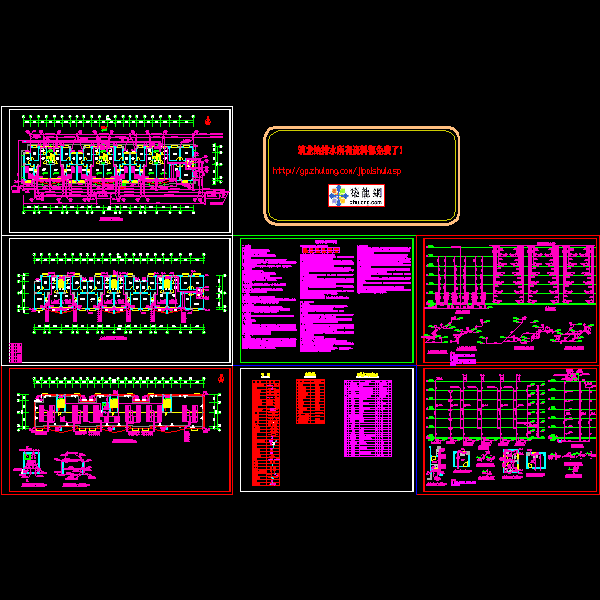

某多层住宅楼给排水施工图

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
