一份多层文体馆给排水消防CAD施工图纸

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：文化,体育
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 图纸设计深度：施工图
• 参考图纸：11张
• 生活供水设计：生活给水系统
• 消防设计：室外消火栓系统,室内消火栓系统,灭火器配置系统
• 供水分区：无
• 排水体制：污废合流
• 消火栓用水量室外(L/S)：10
• 消火栓用水量室内(L/S)：15
• 特殊系统：游泳池
• 项目所在地：四川

附件详情

• 资料目录、设计总说明
• 消火栓系统图
• 给排水平面图
• 给排水系统图
• 给排水大样图
• 热回水系统图
• 消火栓系统图

附件详情

设计范围：该资料范围包括建筑物内给水排水、消防等管道系统、建筑灭火器布置。
共11张

给水系统图

热回水系统图

消火栓系统图

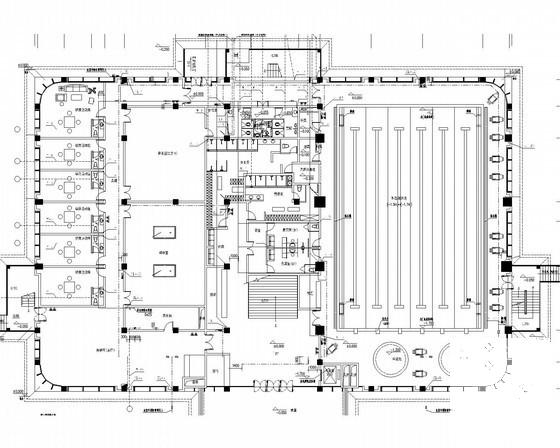

第 1 张图

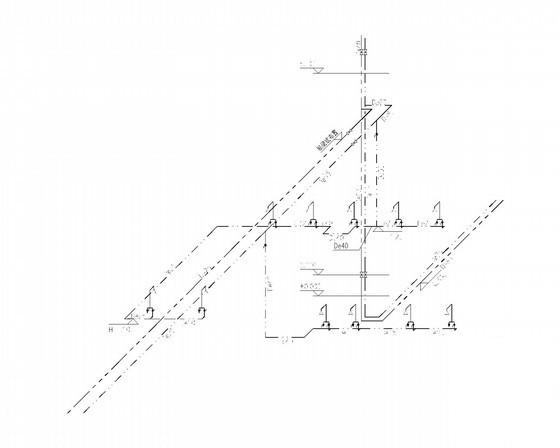

第 2 张图

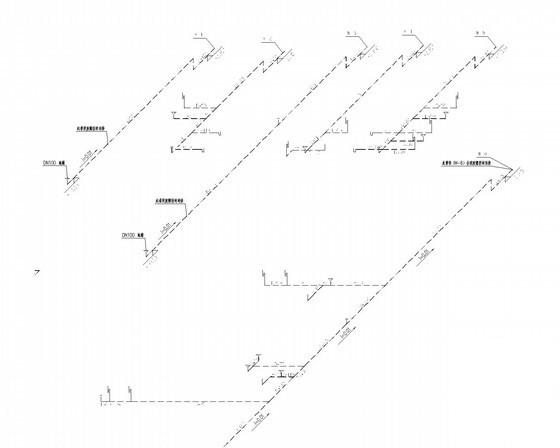

第 3 张图

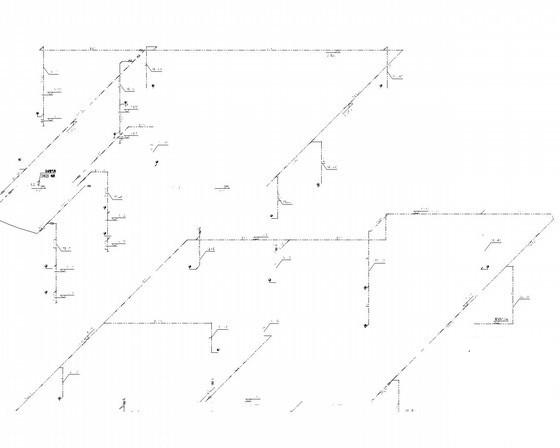

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
