一份3层学校室内体育馆给排水消防竣工CAD图纸

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：体育
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：8219.5平方米
• 建筑地上层数：3层
• 图纸设计深度：竣工图
• 参考图纸：9张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 消防设计：室外消火栓系统,室内消火栓系统
• 排水体制：污废合流
• 排水技术：重力排水
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：15
• 大样节点：卫生间
• 项目所在地：国外

附件详情

• 给排水消防施工设计说明
• 给排水系统原理图

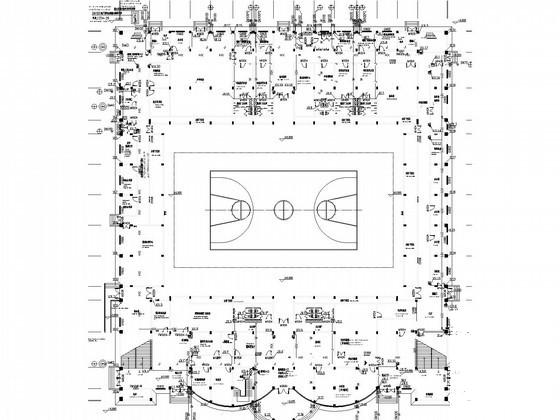

• 给排水平面图
• 卫生间给排水详图

附件详情

总建筑面积为8219.5平方米,建筑高度18.00米。
该资料范围:室内给水系统，室内热水系统，室内排水系统，屋面雨水系统，消火栓给水系统，干粉灭火器配置，自动喷水灭火系统
，共9张。

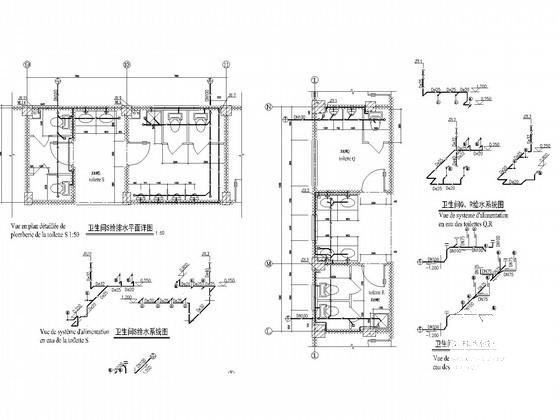

卫生间大样图

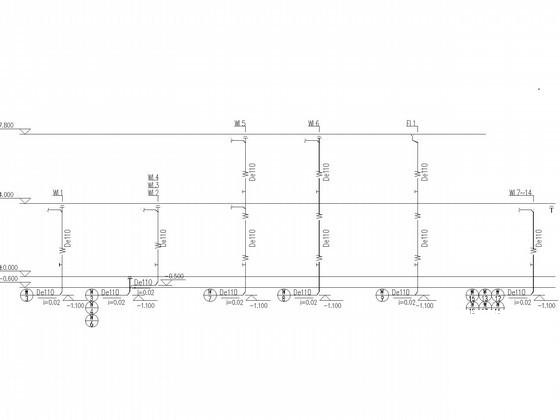

污水系统原理图

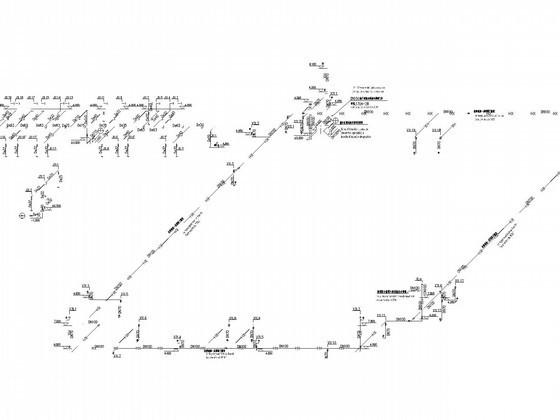

消火栓系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
