一份8层档案馆给排水CAD施工图纸

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：文化
• 建筑高度类型：多层建筑
• 建筑地上层数：8层
• 图纸设计深度：施工图
• 参考图纸：21张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统
• 消防设计：室外消火栓系统,室内消火栓系统,灭火器配置系统
• 供水方式：市政供水
• 排水体制：污废合流
• 排水技术：重力排水
• 消火栓用水量室外(L/S)：20
• 消火栓用水量室内(L/S)：20
• 大样节点：水泵
• 项目所在地：江苏

附件详情

• 给排水设计施工说明
• 平面图
• 喷淋平面图
• 喷淋系统展开图
• 消火栓系统展开图
• 生活给水系统展开图
• 排水系统展开图
• 雨水系统展开图
• 水泵房详图

附件详情

该资料为江苏某档案馆给排水施工图纸。地上8层，建筑类别为二类高层民用建筑，建筑高度36.9米。
设计内容：生活给水系统、饮水系统、消火栓给水系统（室内消火栓用水量为20L/s，室外消火栓用水量为20L/s）、自动喷水灭火系统、灭火器配置、排水系统（污废合流）。
，共21张图。

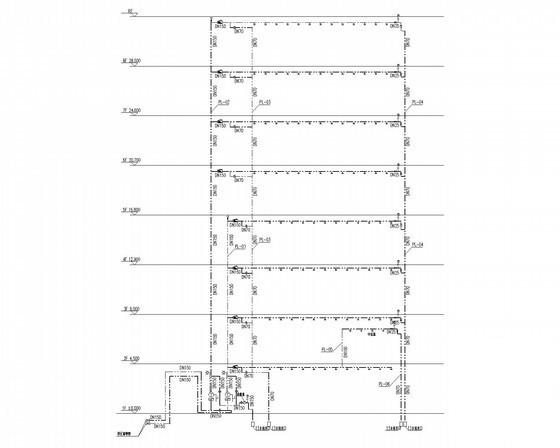

喷淋系统展开图.

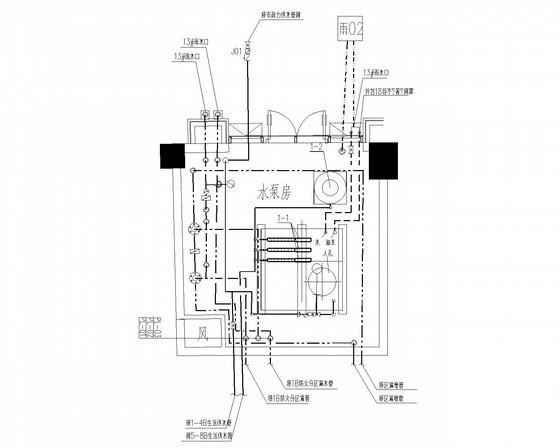

水泵房平面图

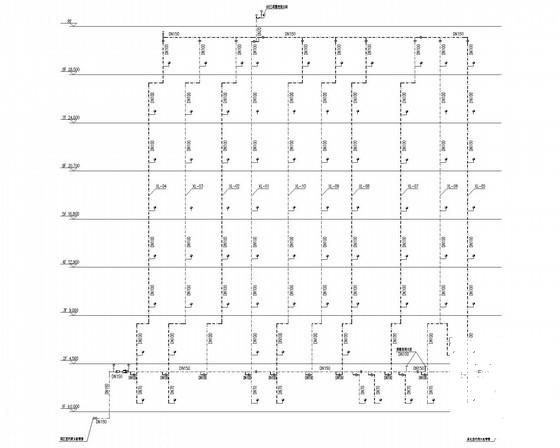

消火栓系统展开图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-3-1 13:44:24上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在给水排水专区发帖交流相关知识。
