24层商住楼给排水CAD施工图纸

fengzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑地上层数：24层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：18张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室内消火栓系统,喷淋系统
• 供水方式：市政供水,分区供水
• 供水分区：三区
• 排水体制：污废分流
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：40
• 大样节点：水箱,卫生间,集水坑,阀门管件
• 项目所在地：江苏

附件详情

(一)．设计范围：1．该资料范围包括建筑单体内的冷水、排水、消防、喷淋等管道系统.
2．室外给水排水及消防设计由甲方另行委托设计；该资料无此内容.
(二)．管道系统：该项目设有生活冷水给水系统、生活污废水系统,消火栓给喷淋给水系统、空调冷凝水系统、雨水外落水系统。喷淋给水系统、空调冷凝水系统、雨水外落水系统。

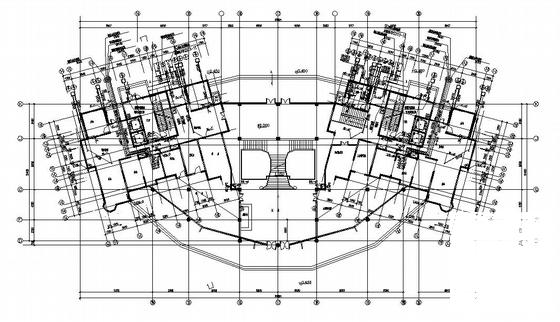

第 1 张图

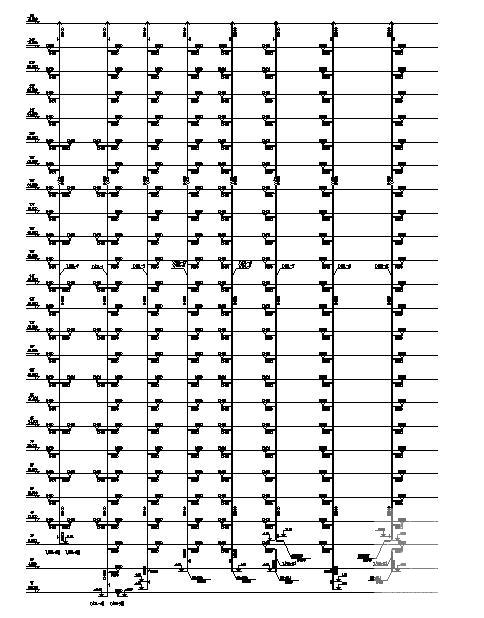

第 2 张图

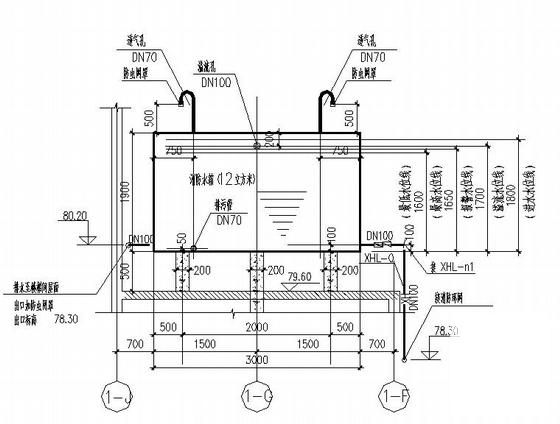

第 3 张图

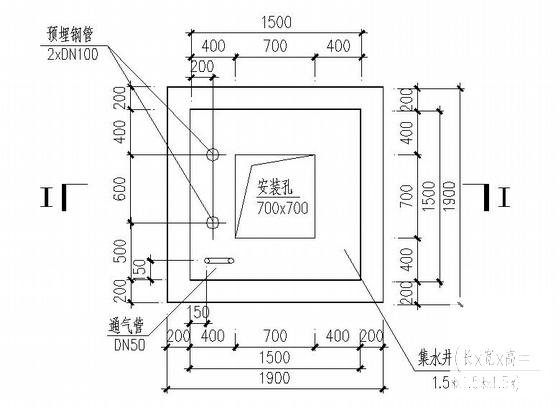

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
