4层消防救援站给排水cad平面图及大样图,系统图
-
建筑类别：其他
-
建筑高度类型：多层建筑
-
建筑设计面积：5241.93平方米
-
建筑地上层数：4层
-
建筑地下层数：1层
-
图纸设计深度：施工图
-
图纸设计格式：CAD2000
-
设计年代：近代
-
生活供水设计：生活给水系统
-
生产供水设计：热水系统
-
排水设计：污水系统,废水系统,雨水系统,消防排水
-
消防设计：室外消火栓系统,室内消火栓系统,灭火器配置系统
-
项目所在地：贵州
项目概要：本项目位于
贵州省消防救援站
给排水施工图
2020（含大样图）
，总建筑面积5241.93，总体积23234.38。地上4层，地下一层均为建筑，建筑高度为23.3m，此项目为多层公共建筑。
设计内容：室内给排水、热水、消防、屋面雨水系统。
部分图纸展示：
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-

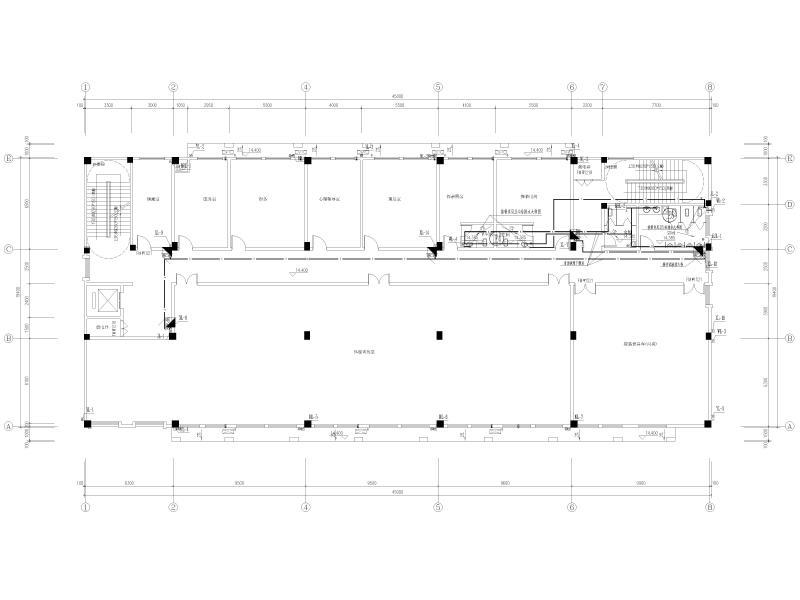

四层给排水平面图 -
训练塔给排水平面图 -

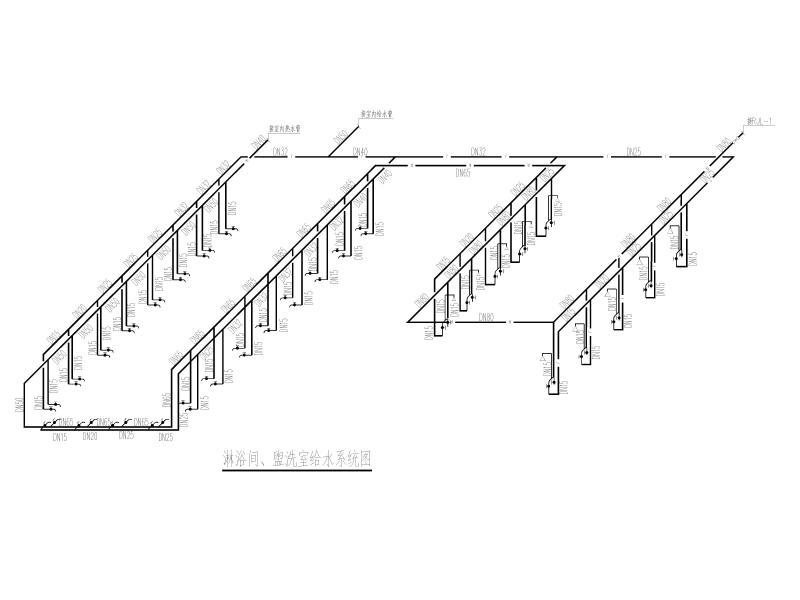

淋浴间、盥洗室给水系统图 -

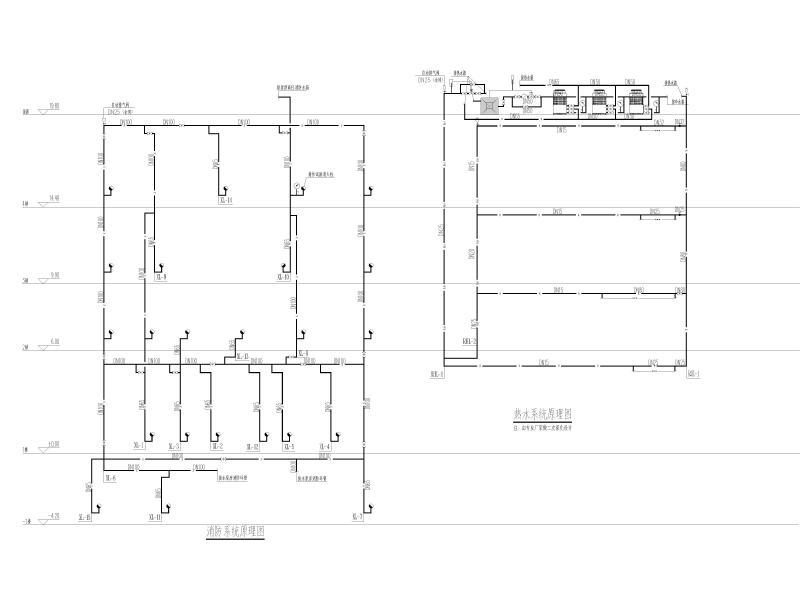

热水系统原理图 -
淋浴间、盥洗室给排水大样图
以上是部分截图，请下载附件后查看完整高清内容
