4层一级消防救援站电气施工CAD图纸2020

搜索更多资源
  • 建筑类别：办公
  • 建筑高度类型：多层建筑
  • 建筑设计结构形式：其他结构
  • 建筑设计面积：4788.2平方米
  • 建筑地上层数：4层
  • 建筑地下层数：1层
  • 图纸设计深度：施工图
  • 图纸设计格式：天正建筑CAD 7.0
  • 设计年代：近代
  • 地下室用途：设备用房
  • 节点大样：配电箱
  • 负荷等级：二级,三级
  • 防雷等级：第三类
  • 接地方式：TN-S
  • 项目所在地：贵州
  • 强电设计：供配电系统,配变电所,应急电源,低压配电,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计：火灾自动报警系统,综合布线系统,有线电视和卫星接收系统,其它

该附件为一级消防救援站 电气施工图 （2020）。

概况：
该项目为贵州省某区消防救援站（一级站）。总建筑面积4788.2平方米。建筑层数为地上四层、地下一层。建筑设计结构形式为框架结构。建筑总高度 19.2米。

设计范围：
380/220V配电系统；照明系统；防雷接地及安全系统；
综合布线系统；有线电视系统；消防设备电源监控系统；电气火灾监控系统；
火灾自动报警及联动系统；气灭系统；消防水箱液位监测系统；
低压系统图；10kV一次系统。

部分图纸摘录：

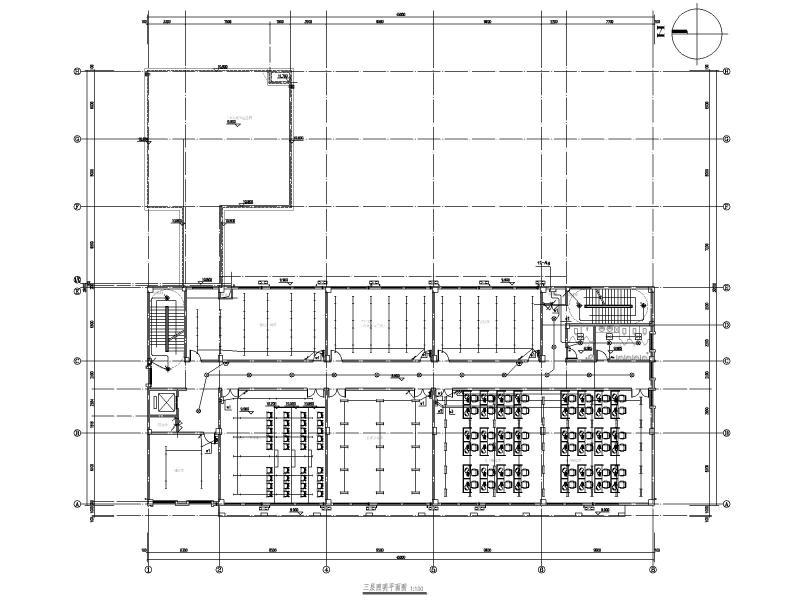

照明平面图

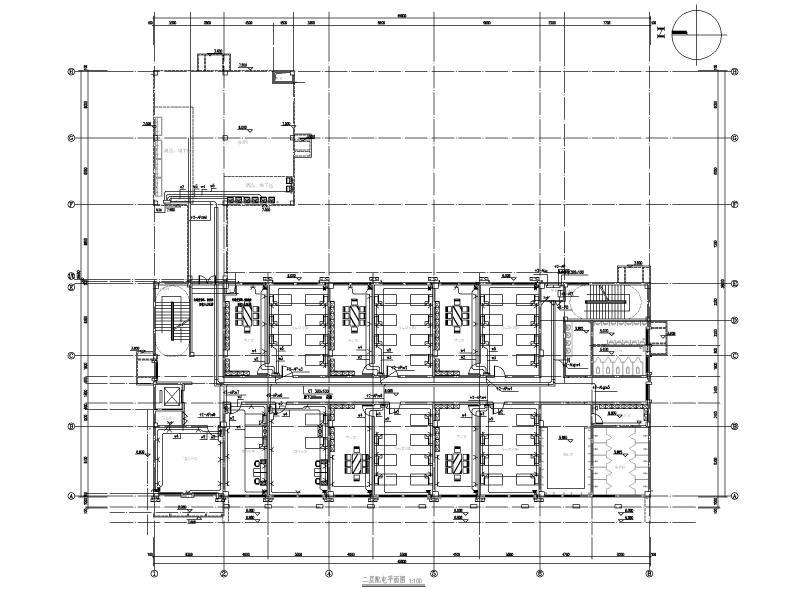

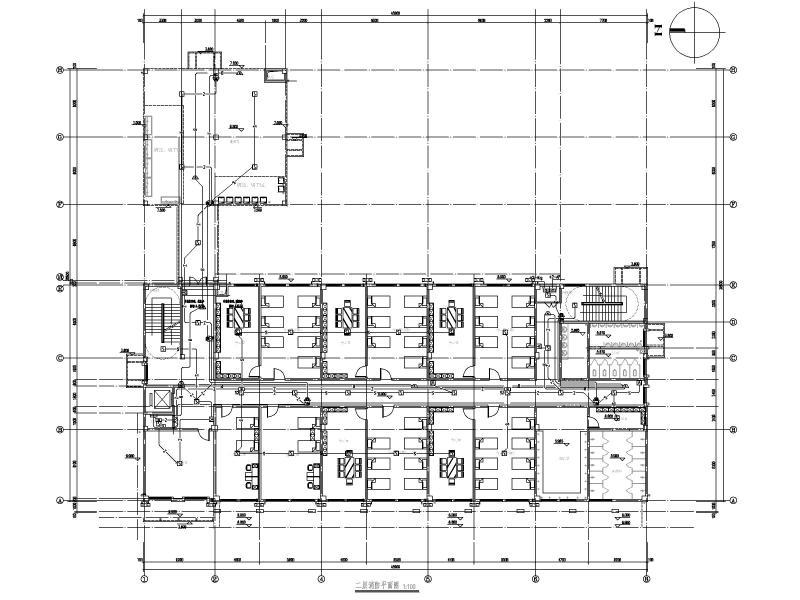

配电平面图




消防平面图

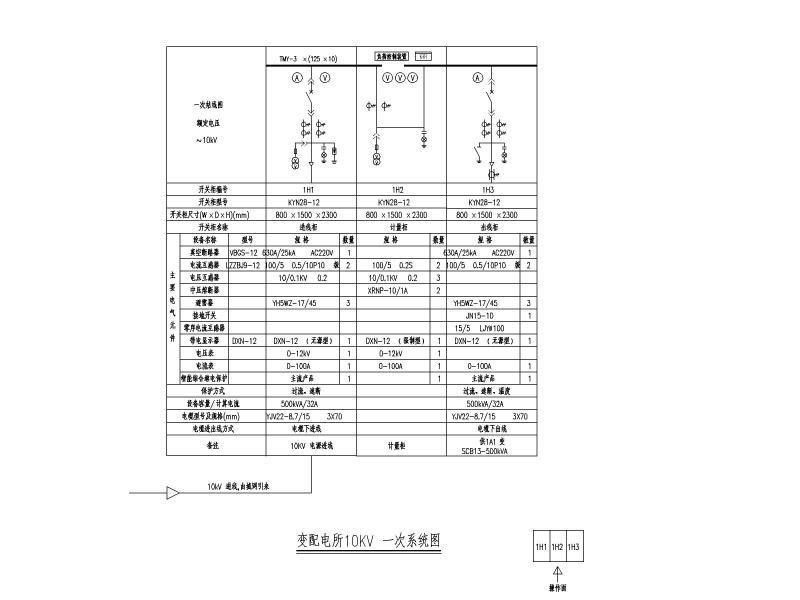

变配电所10kV一次系统图

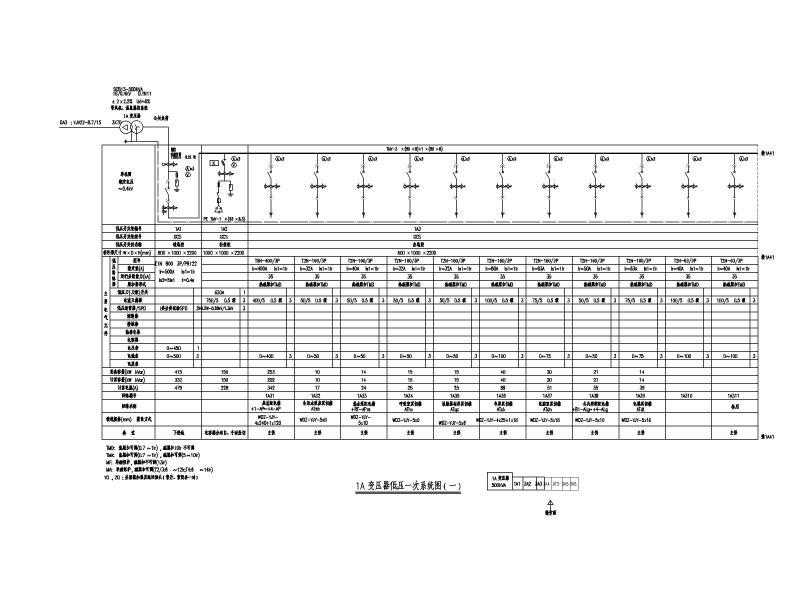

低压系统图

火灾自动报警及联动系统图


消防设备电源监控系统图、电气火灾监控系统图




弱电系统图


以下是附件的其中一部分截图，共8张，您也可以 搜索 更多您想要的资源
  • 消防电气施工 - 1
    消防电气施工 - 1
  • 消防电气施工 - 2
    消防电气施工 - 2
  • 消防电气施工 - 3
    消防电气施工 - 3
  • 消防电气施工 - 4
    消防电气施工 - 4
  • 消防电气施工 - 5
    消防电气施工 - 5
  • 消防电气施工 - 6
    消防电气施工 - 6
  • 消防电气施工 - 7
    消防电气施工 - 7
  • 消防电气施工 - 8
    消防电气施工 - 8
以上是部分截图，请下载附件后查看完整高清内容
