消防站综合楼电气CAD施工图纸(火灾自动报警系统)

yuzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑设计结构形式：其他结构

• 建筑设计面积：8288平方米

• 负荷等级：一级,二级

• 接地方式：TN-C-S

• 项目所在地：河北

• 强电 设计：低压配电,电气照明

• 弱电设计： 火灾自动报警系统 ,视频监控系统,建筑设备监控系统,有线电视和卫星接收系统,信息网络系统

该项目为XX消防大队新建消防二级站,地上7层。主体建筑设计结构形式为框架结构,建筑高度为30.3m,室内外高差为0.15m。

总建筑面积为8288m 。属于二类高层建筑。

设计范围包括照明/动力配电系统、有线电视系统、电话系统、网络系统、安防监控、系统、火灾自动报警系统和

建筑物 防雷接地 系统及安全措施。

1. 该项目供电负荷等级不应低于二级,采用两根10kV电源电缆供电,其每根电缆应能承担全部二级负荷。

2. 要求由附近变电站的两段母线分别引来的两个回路供电,电源为10kV,电源电缆埋地由室外引入配电室内,

埋深为室外地坪下0.8m,穿墙时加RC钢管保护。电源进户处做保护接地并与联合接地可靠连接。

3.电梯用电采用双回路电源供电末端自投自复,在配电室内计量,以电缆方式沿电气井内敷设至机房。

4.应急照明(公共照明)采用市电电源+自带蓄电池供电在设备处自动切换,在配电室内计量,以电缆方式沿电气

竖井内明设至各层应急照明箱。

5.该项目强弱电金属线槽均为防火型,采用双吊杆固定。线槽穿越楼板、墙体处电气施工完毕采用防火枕封堵。线

槽进入电气井内改为同规格梯架(带盖)。

6. 该项目配电系统采用TN-C-S接地形式。电源入户处 PEN线做重复接地。

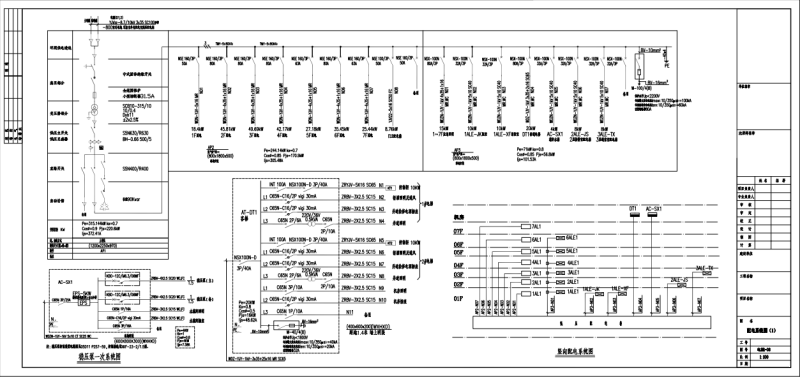

第 1 张图

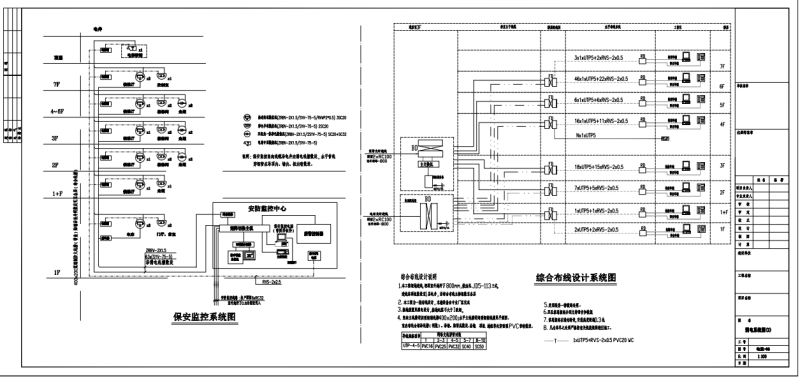

第 2 张图

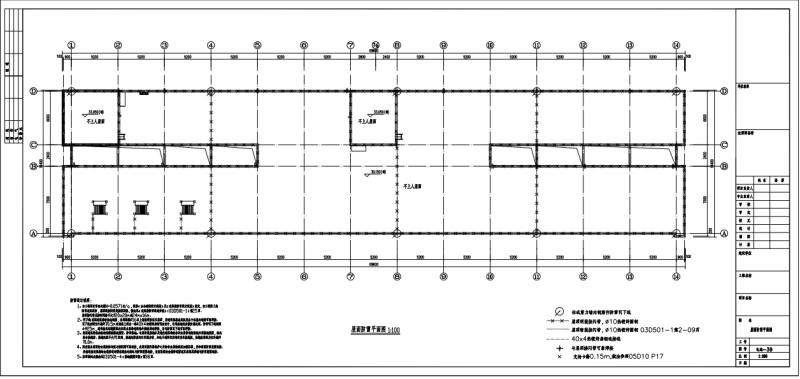

第 3 张图

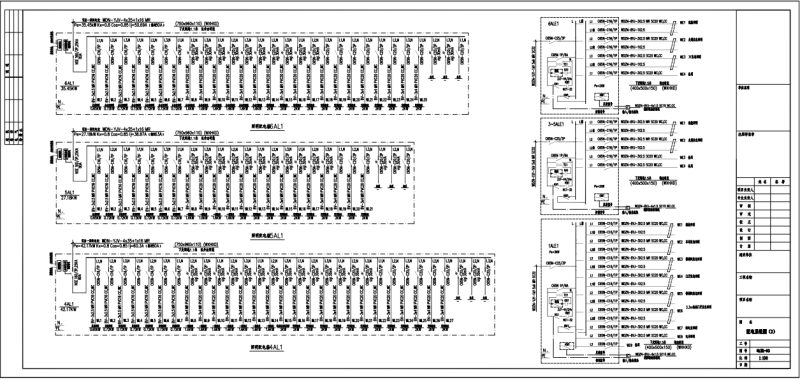

第 4 张图

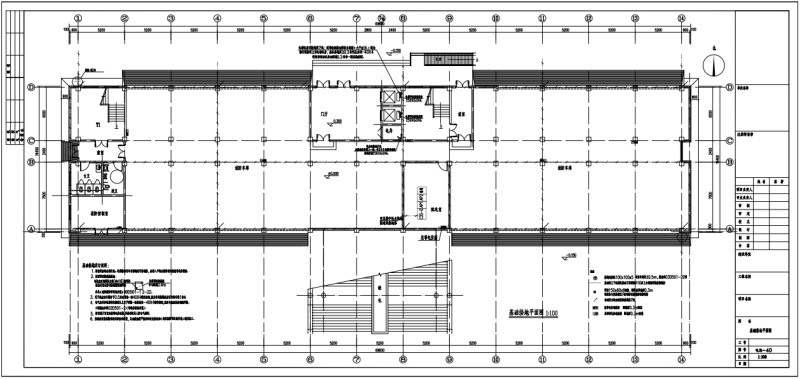

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
