公交首末站电气施工CAD图纸

搜索更多资源
  • 建筑类别：其他
  • 图纸设计深度：施工图
  • 设计年代：近代
  • 负荷等级：二级
  • 防雷等级：第三类
  • 接地方式：TN-S
  • 强电设计：低压配电, 电气照明, 建筑物防雷, 接地安全
  • 弱电设计：火灾自动报警系统, 通信系统, 有线电视和卫星接收系统, 信息网络系统
附件详情
  • 1、电气设计说明
  • 2、配电箱系统图
  • 3、弱电系统图
  • 4、电力干线及其插座空调平面
  • 5、照明平面图
  • 6、火灾自动报警平面图
  • 7、弱电平面面
  • 8、屋面防雷平面
  • 9、基础接地平面
附件详情
该附件是某公交场站 电气施工图 纸，总共15张。
该项目设计内容包括以下电气系统： 1.1 电力、照明系统；1.2 建筑物防雷系统；1.3 接地及安全防护系统；1.4 火灾自动报警系统；1.5 有线电视系统；1.6 电话及宽带网络系统；

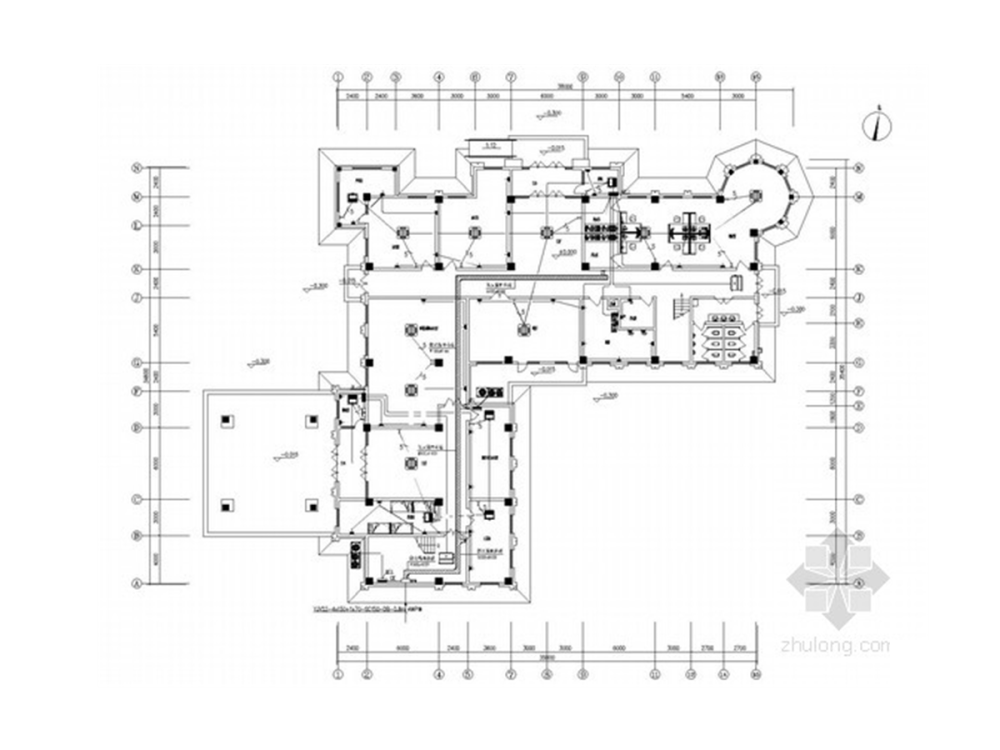

一层火灾自动报警平面

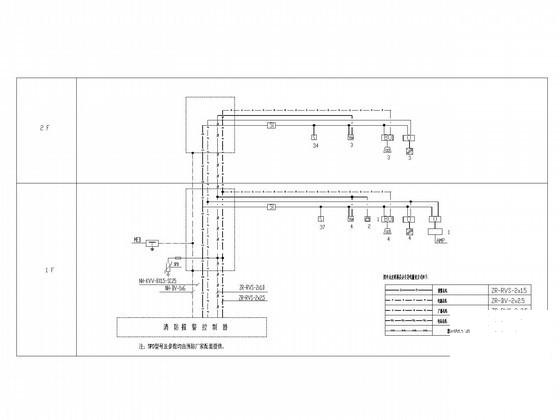

弱电系统图

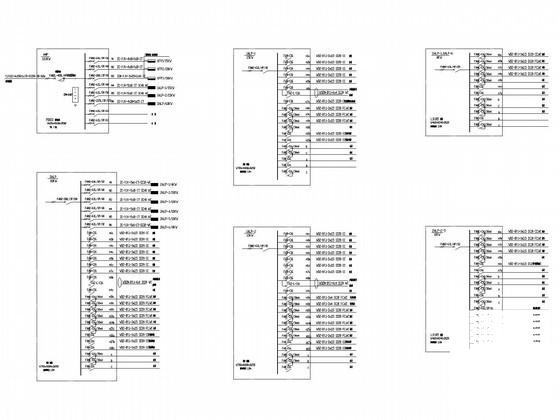

配电箱系统图
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
  • 公交首末站 - 1
    公交首末站 - 1
  • 公交首末站 - 2
    公交首末站 - 2
  • 公交首末站 - 3
    公交首末站 - 3
以上是部分截图，请下载附件后查看完整高清内容
