大型公交站电气施工CAD图纸
-
建筑类别：其他
-
建筑设计结构形式：其他结构
-
图纸设计深度： 施工图
-
设计年代：近代
-
项目所在地：辽宁
-
强电设计： 供配电系统 ,电气照明,接地安全,电气控制
一：项目名称
公交站
电气设计
二：设计内容
该项目设计包括建设红线内的内容:配电系统，电气节能、绿色环保。
三：电源和接地
电源业主要求由市政低压电网引来，在灯箱内加装开关及定时器；线路采用电缆穿管埋地敷设，电缆型号为YJV-3X4;灯箱内采用BV-3X2.5电线穿管敷设；采用TN-S接地系统。凡正常状态下所有
电气设备
的非带电外露部分如灯箱，等均就近与PE线可靠连接；接地极采用直径14镀锌圆钢，插入地下2米深。接地电阻不大于10欧
四：图纸展示
小型双向站台立面接线示意图

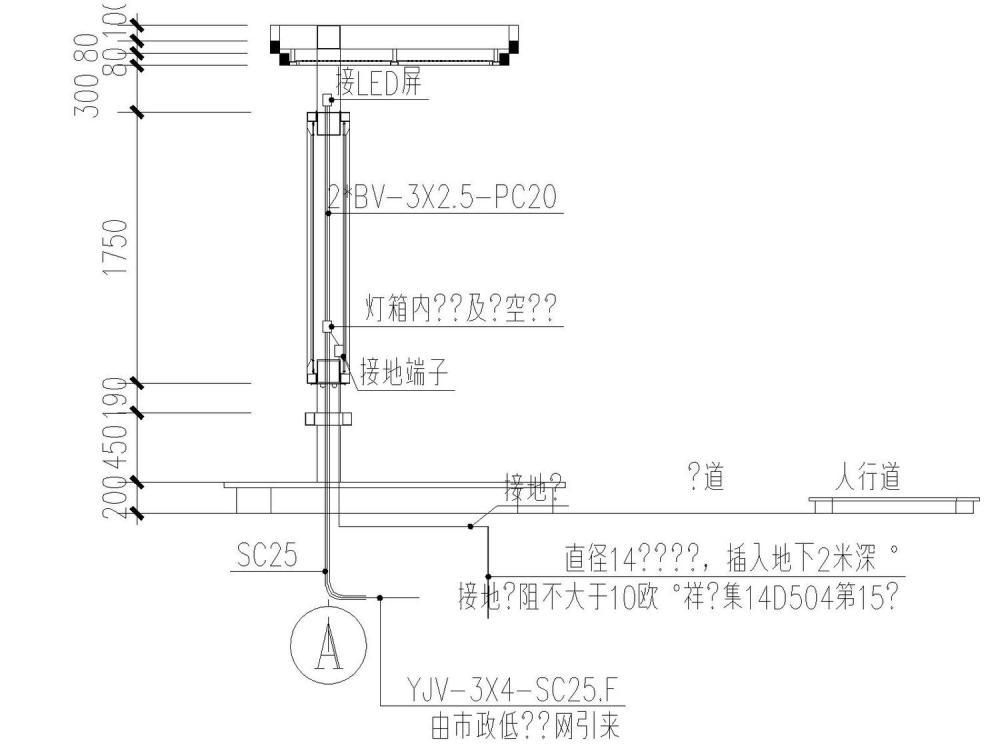

小型双向站台侧立面线路示意图

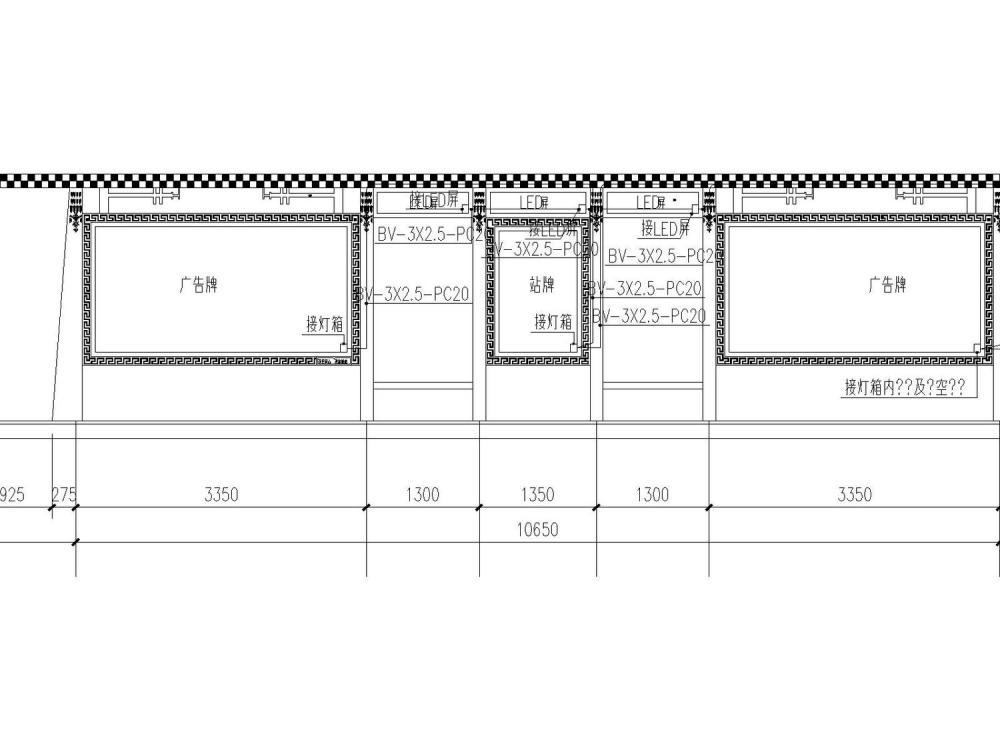

大型双向站台立面接线示意图

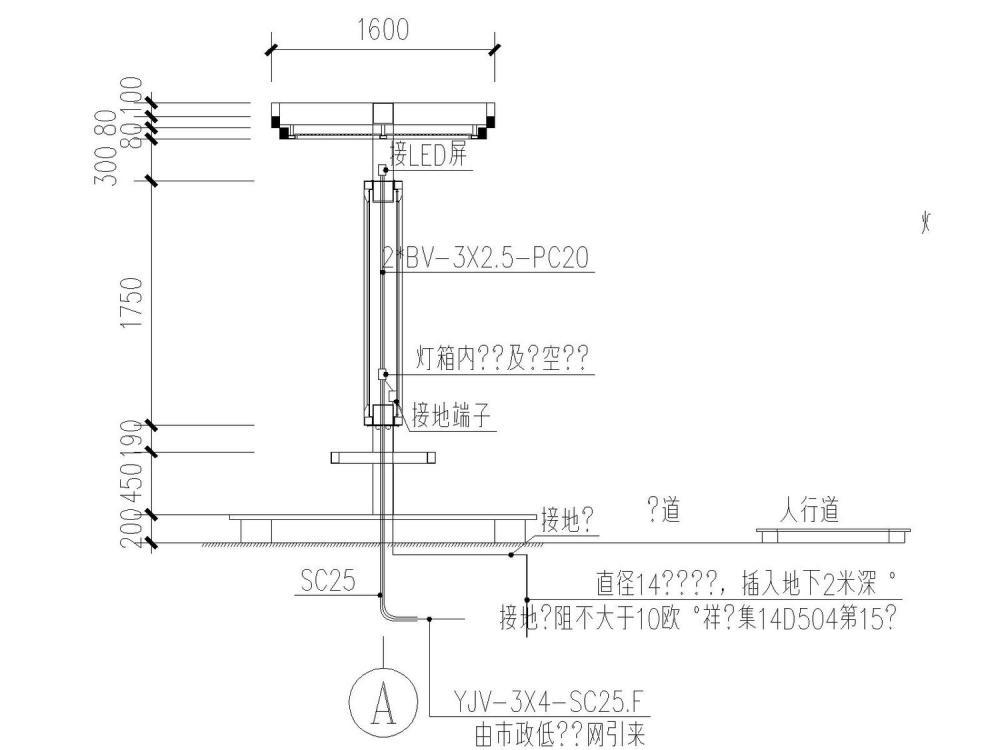

大型双向站台剖面线路示意图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
公交站图纸 - 1 -
公交站图纸 - 2 -
公交站图纸 - 3 -
公交站图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-15
- 评论次数：0
- 浏览次数：0
- 文件大小：3.88 MB
- 收藏次数：0
-
文件名称：
附件-996099565579080778.dwg
