[CAD]20层五星级酒店给排水图纸(自喷系统原理图)

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：酒店
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：47117平方米
• 建筑地上层数：20层
• 建筑地下层数：2层
• 图纸设计深度：施工图
• 参考图纸：45张
• 设计年代：近代
• 地下室用途：车库,设备用房
• 生活供水设计：生活给水系统
• 生产供水设计：热水系统,循环冷却水系统
• 排水设计：污水系统,废水系统,雨水系统,机房排水,消防排水
• 消防设计：室内消火栓系统,喷淋系统,灭火器配置系统
• 供水设备：高位水箱,水泵站,气压水罐,稳压泵,水池
• 供水方式：市政供水,变频供水,分区供水,高位水箱供水
• 供水分区：三区
• 排水体制：污废合流,雨污分流
• 排水技术：重力排水
• 火灾危险等级：中危险级Ⅰ级
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：40
• 大样节点：水箱,泵房,卫生间,阀门管件,设备房布置
• 热水供应方式：集中热水供应

附件详情

• 资料目录
• 设计总说明
• 图例主要设备材料表
• 地下层给排水系统平面图
• 给排水系统平面图
• 地下层消火栓系统平面图
• 消火栓系统平面图
• 地下层自喷灭火系统平面图
• 自喷灭火系统平面图
• 卫生间大样及给排水系统图
• 卫生间、厨房、洗衣房给排水系统图
• 消防泵房给水系统图
• 消防水箱间水系统图
• 潜水排污泵排水系统图
• 热力站管道系统
• 热力站管道系统平面图
• 生活消防泵房平面图
• 生活消防泵房系统图
• 冷水系统原理图
• 热水系统原理图
• 排水系统原理图
• 公共卫生间1、2、3详图
• 自喷系统原理图
• 消火栓系统原理图

附件详情

该项目位于南方，该项目为江苏某综合性酒店项目，该项目地下两层，地上二十层，总高度82.9米，总建筑面积47117平方米。
设计范围：该资料范围包括建筑以室内的给水排水、消防等管道系统。
管道系统：该项目设有生活给水系统、生活热水系统、生活污水系统、消火栓给水系统、自动喷水灭火系统。
，共45张图。

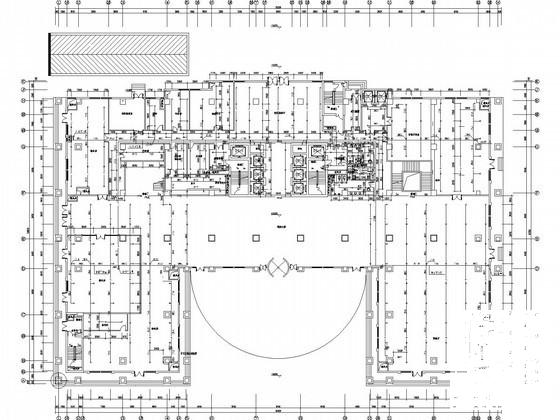

一层自喷灭火系统平面图

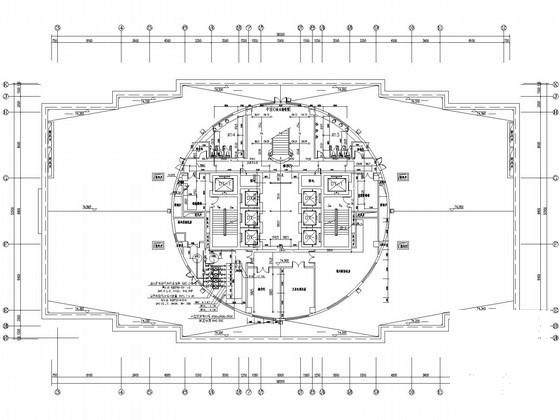

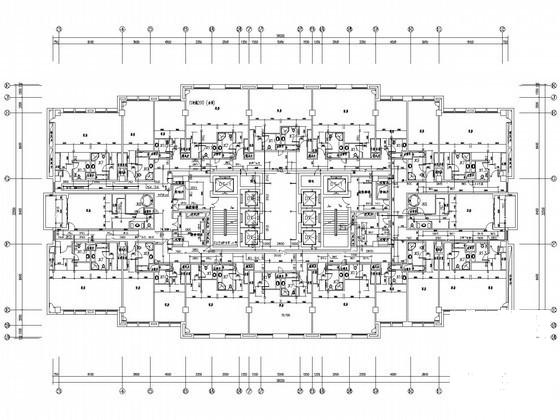

十九层自喷灭火系统平面图

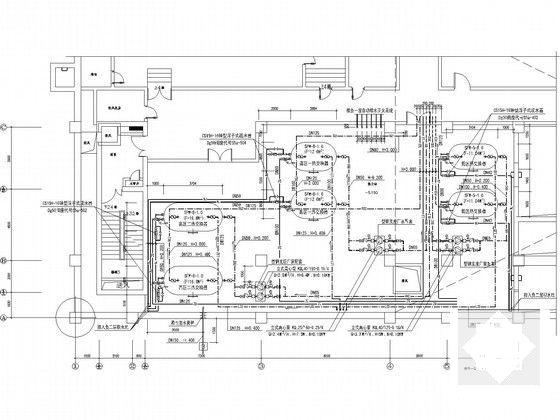

热力站管道系统平面图

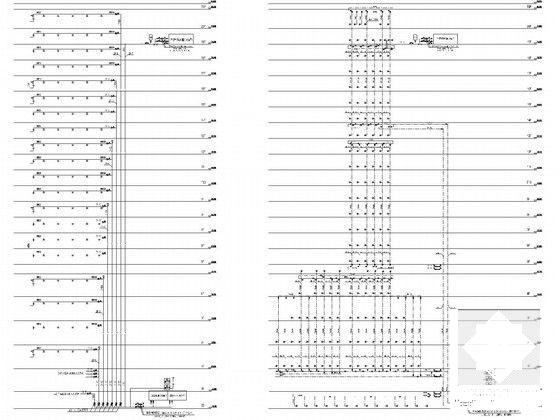

消防系统 图

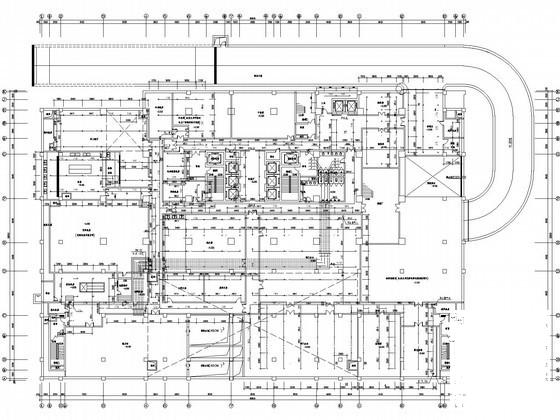

地下一层自喷灭火系统平面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
