一份32层住宅楼给排水CAD施工图纸(自喷系统原理图)

fengzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅, 别墅
• 建筑高度类型：高层建筑
• 建筑地上层数：32层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：18张
• 地下室用途：车库
• 生活供水设计：生活给水系统
• 排水设计：污水系统, 废水系统, 雨水系统
• 消防设计：室内消火栓系统, 喷淋系统
• 供水方式：市政供水, 变频供水
• 排水体制：污废合流, 雨污分流
• 排水技术：重力排水
• 雨水重现期：3年
• 火灾危险等级：中危险级Ⅱ级
• 消火栓用水量室外(L/S)：15, 25
• 消火栓用水量室内(L/S)：20
• 大样节点：水泵, 集水坑
• 项目所在地：浙江

附件详情

• 室外给排水总图
• 给排水设计说明

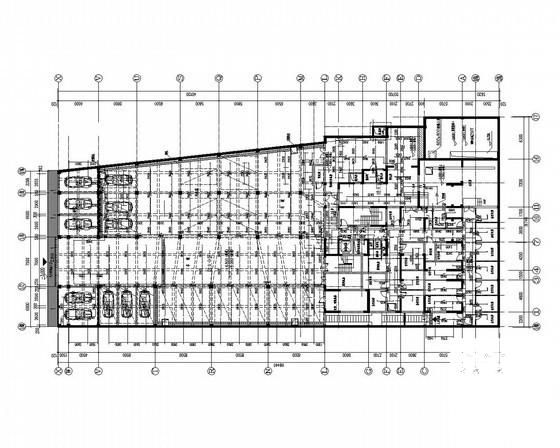

• 地下室给排水平面图
• 地下室自喷平面图
• 屋顶给排水平面图
• 水泵房大样及剖面图
• 卫生间大样
• 给水系统图
• 地下室集水井排水系统图
• 自喷系统原理图
• 消火栓系统原理图
• 污废水系统图
• 雨水系统图

附件详情

工程介绍：该项目为公寓住宅楼，地下一层，地上32层。包含单体消防及给排水图纸、室外给排水总图。

设计条件：给水、消防等系统室内管道全部延伸至室外一米，排水管道包括室内全部至室外第一个检查井。

图纸共18张。

污废水系统图二

室外给排水总图

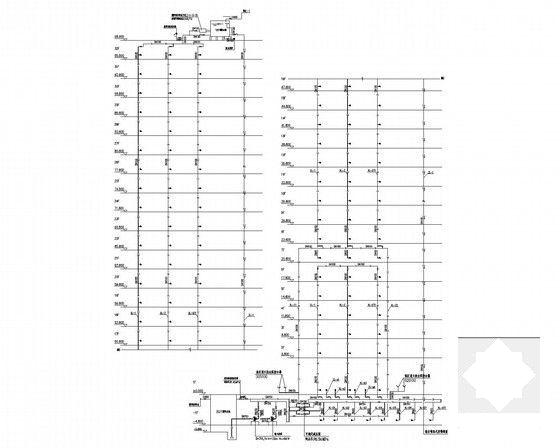

消火栓系统原理图

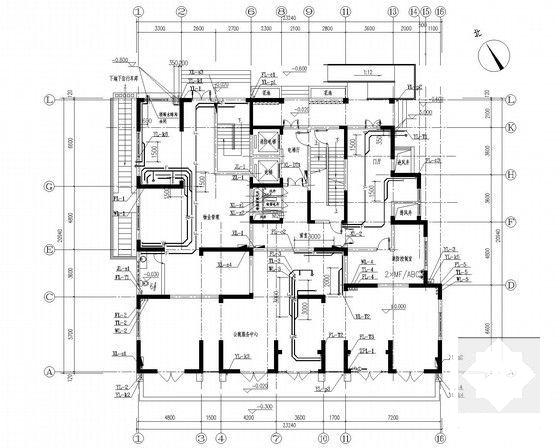

一层给排水平面图

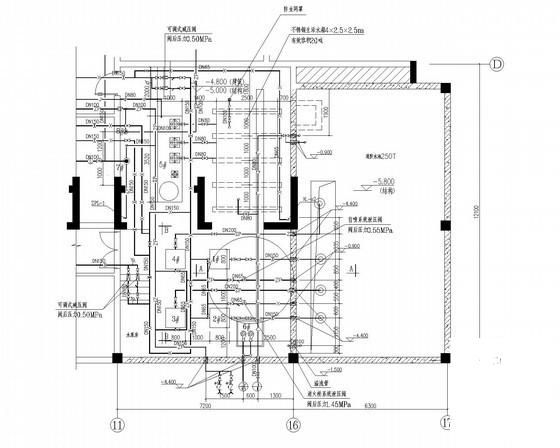

水泵房详图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
