37层超高层住宅楼暖通设计CAD施工图纸(系统原理图)

yyuu8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑地上层数：37层
• 建筑地下层数：3层
• 图纸设计深度：施工图
• 参考图纸：14张
• 设计年代：近代
• 设计内容：采暖,防排烟
• 采暖系统：热水辐射
• 项目所在地：辽宁

附件详情

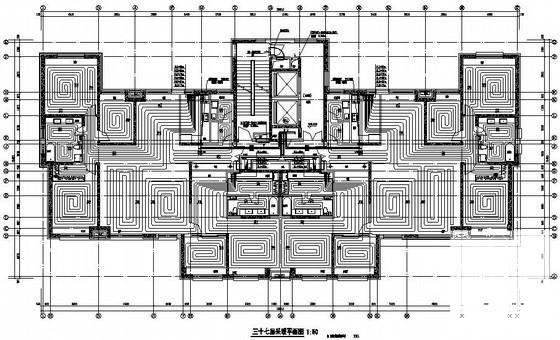

本图纸为大连某超高层住宅全套暖通施工图，其中包括：通风平面图、采暖通风平面图、屋顶风机布置平面图、采暖系统图、楼梯间及合用前室加压送风系统原理图、室外机布置大样图，空调配套材料表、空调平面图等全部施工图
希望对大家有所帮助！

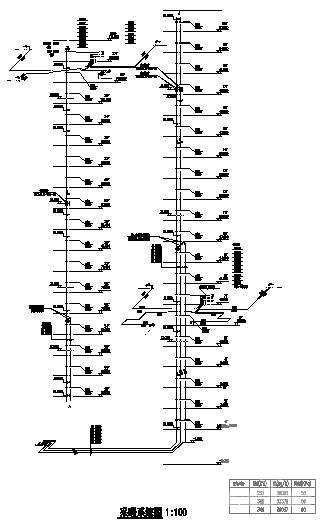

采暖系统图

楼梯间及合用前室加压送风系统原理图

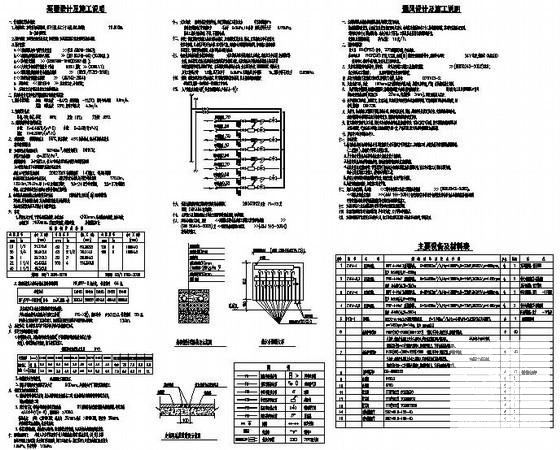

设计及施工说明
