一份32层住宅楼给排水CAD施工图纸（中水系统）

rruuikkjj

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑地上层数：32层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：21张
• 设计年代：近代
• 地下室用途：人防,设备用房
• 生活供水设计：生活给水系统,中水系统
• 排水设计：污水系统,废水系统,消防排水
• 消防设计：室内消火栓系统,灭火器配置系统
• 供水设备：高位水箱,水泵站,水池
• 供水方式：市政供水,变频供水,分区供水,无负压供水
• 供水分区：四区
• 排水体制：污废合流
• 排水技术：重力排水
• 消火栓用水量室外(L/S)：20
• 消火栓用水量室内(L/S)：20
• 大样节点：集水坑,阀门管件

附件详情

• 设计总说明
• 给水系统图
• 中水系统图
• 消火栓系统图
• 排水系统图
• 管井大样
• 户内标准层给排水详图
• 户内一、二层给排水详图
• 屋顶给排水平面图
• 给排水平面图
• 地下一层设备夹层给排水平面图

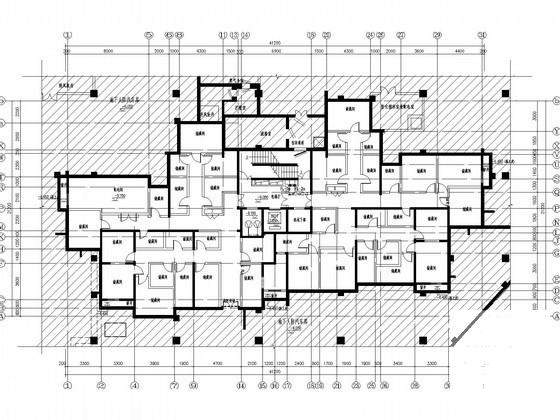

• 地下一层给排水平面图

附件详情

该项目为一类高层住宅楼；地上共三十二（十八、十二）层，地下一层。设计范围：1. 该资料范围包括1#楼红线以内的室内、外给水排水、消防等管道系统。2. 1#～8#号楼生活给水系统、中水系统及消火栓系统加压系统及消防专用高位水箱统一设置。生活给水加压设备、消火栓系统加压设备、中水系统加压设备、消防专用高位水箱设于3#楼。
，共21张图。

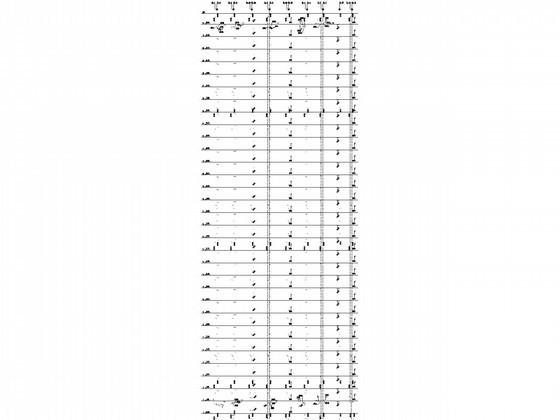

排水系统图（二）

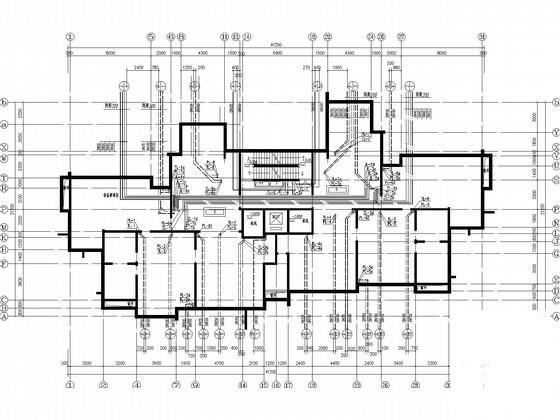

地下一层设备夹层给排水平面图

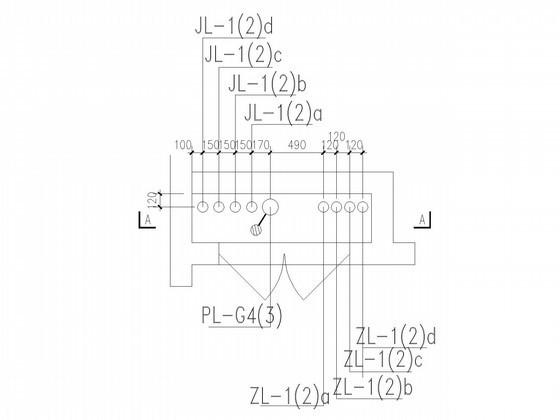

管井A（一至四层）详图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
