一份石化企业中水回用工程BAF工艺的设计CAD施工图纸

guiqulai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计内容：工业污废水处理站
• 规模：5万吨以下
• 设计阶段：施工图设计
• 出图日期：2008

附件详情

石化企业采用BAF工艺的中水回用工程，已经达标运行，处理能力为8400吨/天。部分技术要求说明：1、滤板安装前要检查滤梁顶面平面度，整座滤池滤梁顶面平面度误差不大于5mm。2、铝板安装平面度误差 _5mm.3、滤梁顶面找平后要满足预埋螺栓露头140mm。4、滤梁侧面及池壁四周台阶浇筑后应无毛边飞刺……

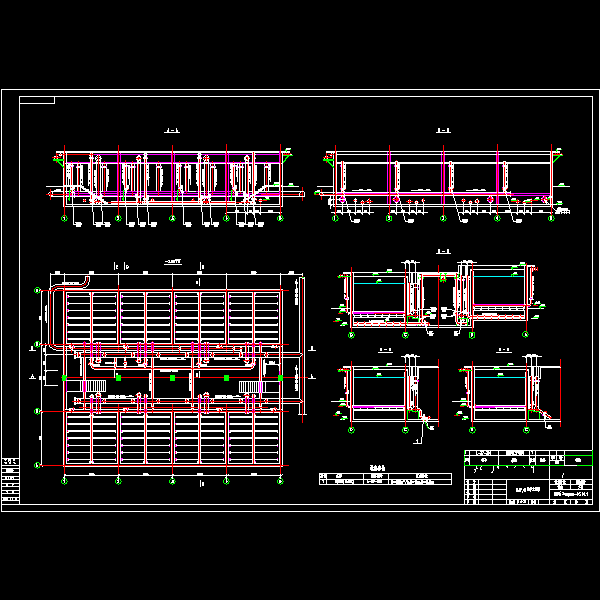

baf-c池平立面.dwg

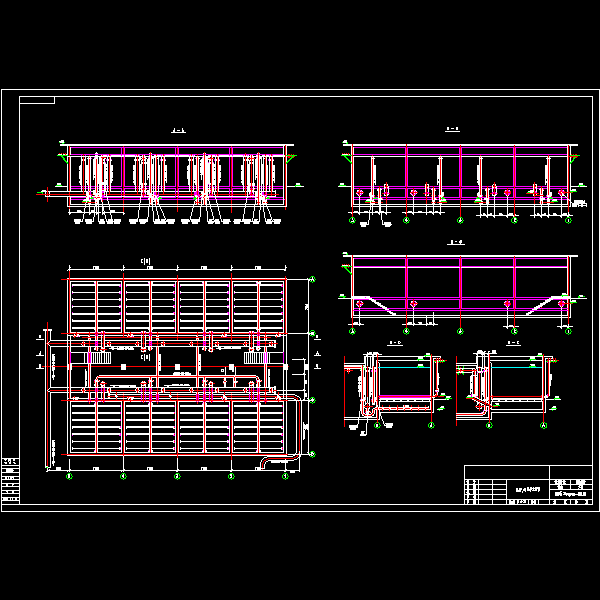

baf-n池平立面.dwg

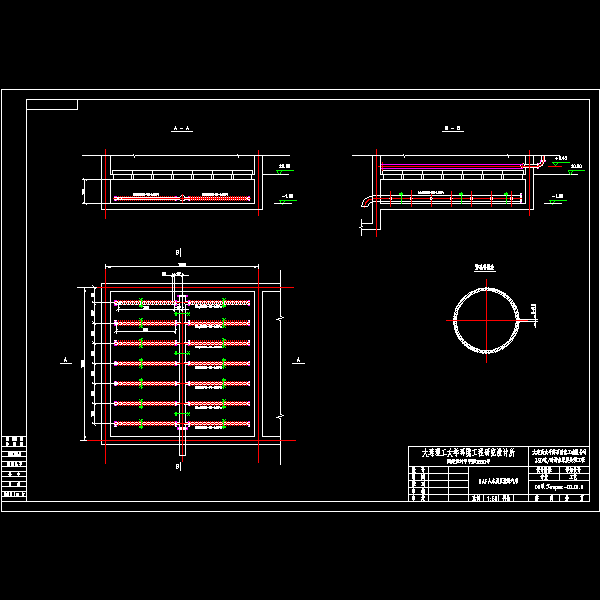

baf入水反洗曝气管.dwg

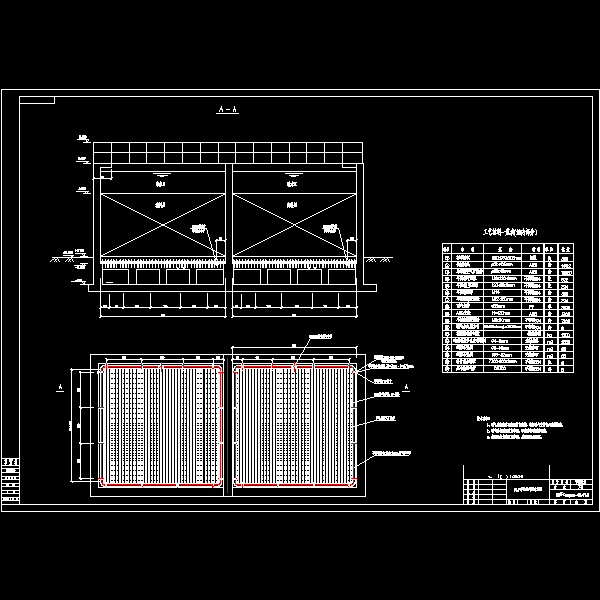

baf单池曝气器布置图.dwg

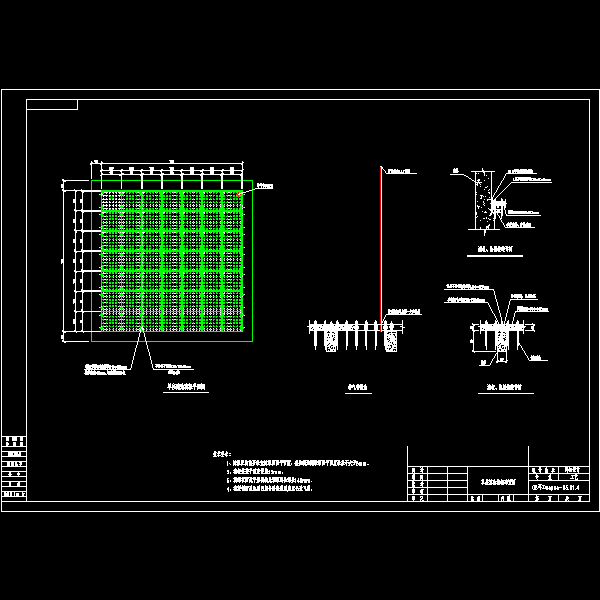

baf单池滤板布置图.dwg

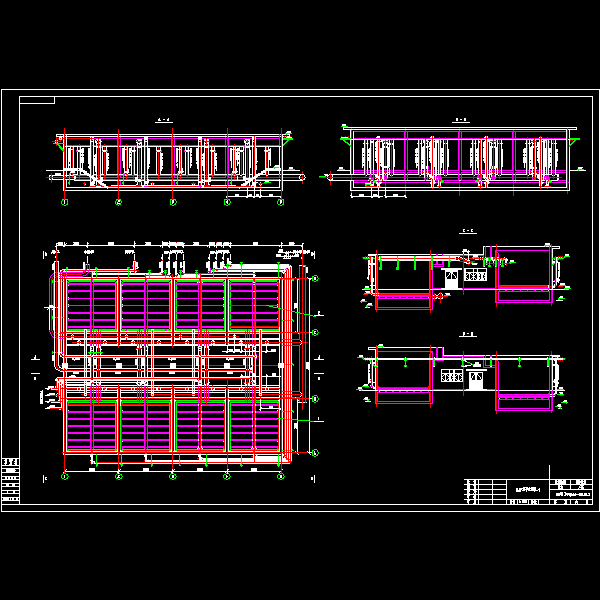

baf平立面.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
