一份MBR工程工艺设计CAD施工图纸（设计说明，）

guiqulai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 类型：污水处理厂
• 处理技术：格栅筛网,沉淀,混凝,厌氧法,其他
• 工艺流程选介：城市垃圾渗透液
• 设计阶段：施工图设计
• 参考图纸：20张以上
• 规模：1万以下吨/天
• 设计年代：近代

附件详情

• 设计说明
• 污水处理站位置示意图
• 厂区 平面布置图
• 宝山镇高程
• 厂区外围管线平面总图
• 预处理部分管线图
• 预处理部分预埋件平面图
• 部分预埋件剖面图
• 设备及综合间平面图
• 设备及综合间预埋件平剖图
• 管道系统图

附件详情

资料介绍：该项目为MBR工艺300m3/h污水工程。
设计内容：平面管线设计 预埋件剖面设计 污水处理站设计 冷热水系统设计 管道系统设计


，图纸共21张。

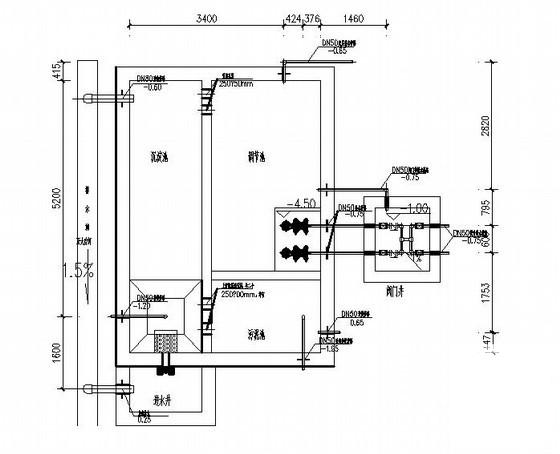

第 1 张图

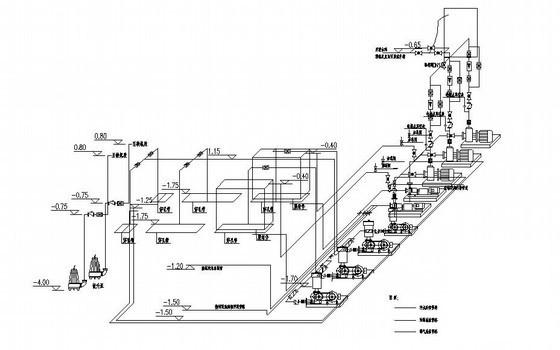

第 2 张图

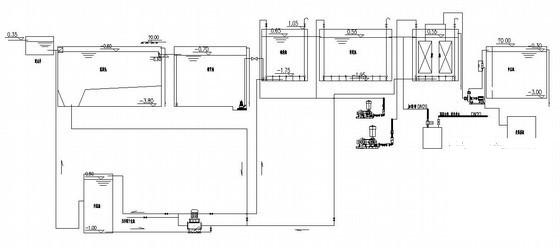

第 3 张图

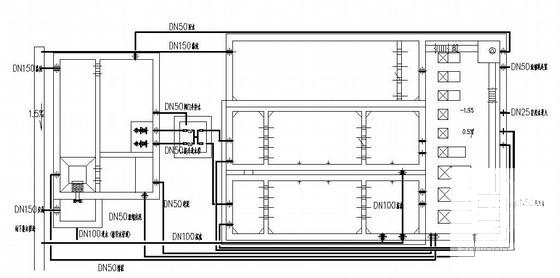

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
