单向双洞隧道装修CAD大样图（设计说明）(施工工艺流程)(dwg)

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

单向双洞汽车专用隧道，两洞轴线相距40m。 　　…… 　　设计内容与要求 　　隧道内墙面弧线长度3.6m以下，车行横洞内墙面弧线长度3.5m以下，人行横洞2.0m以下进行涂装。方便日常维护清洁，提升隧道整体面貌。 　　隧道内壁装饰材料应满足《公路隧道设计规范》 16.4.1条相关规定。内壁装饰材料应具有无毒、耐火、吸水膨胀率低、反光率高、便于清洗、耐磨和耐用的特点，并符合室外建筑材料相关规范的要求。 　　…… 　　工程量数量表： 　　墙面基层清扫，清洁 43458 m2 　　修补墙面 15210.3 m2 　　1100×1000塑钢框加玻璃 35 个 　　1800×580塑钢框加玻璃 20 个 　　430×430不锈钢带玻璃防火门 80 个 　　涂刷混凝土界面剂 43458 m2 　　涂刷水泥基防腐防水保护浆料二遍 434584 m2 　　有机硅混凝土防腐保护剂 43458 m2 　　隧道洞口补漆 80 m2 　　…… 　　（1)施工工艺流程： 　　1）清理基面； 　　2）修补墙面； 　　3）涂刷混凝土界面剂； 　　4）涂刷水泥基防腐防水保护浆料； 　　5）涂刷有机硅混凝土防腐保护剂。 　　…… 　　隧道装饰包含总平面图、分平面图、立面图、断面大样图。 　　…… 　　共计20张，2012年编制。

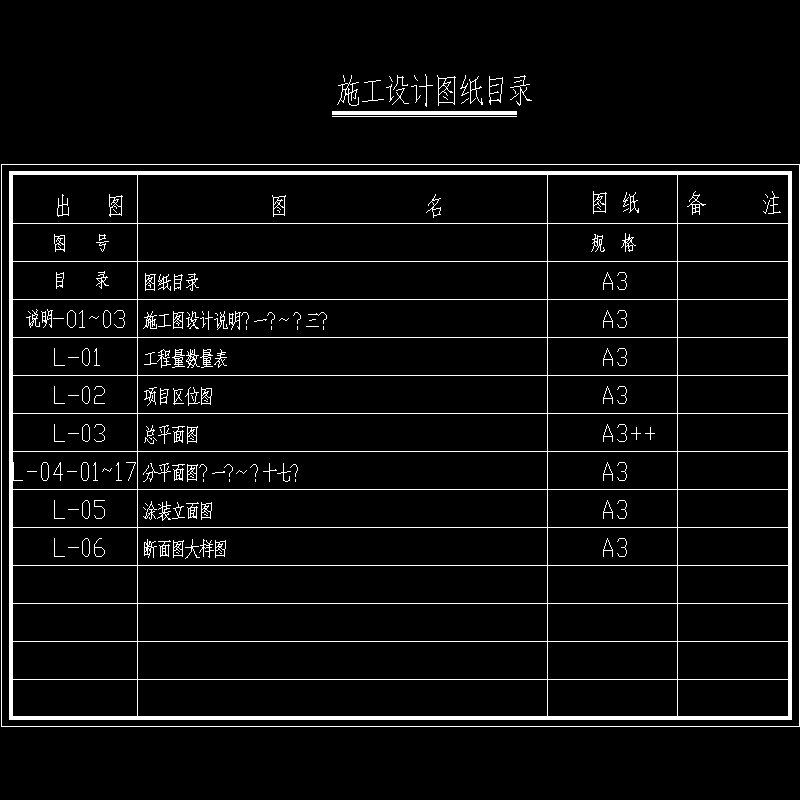

00-1目录.dwg

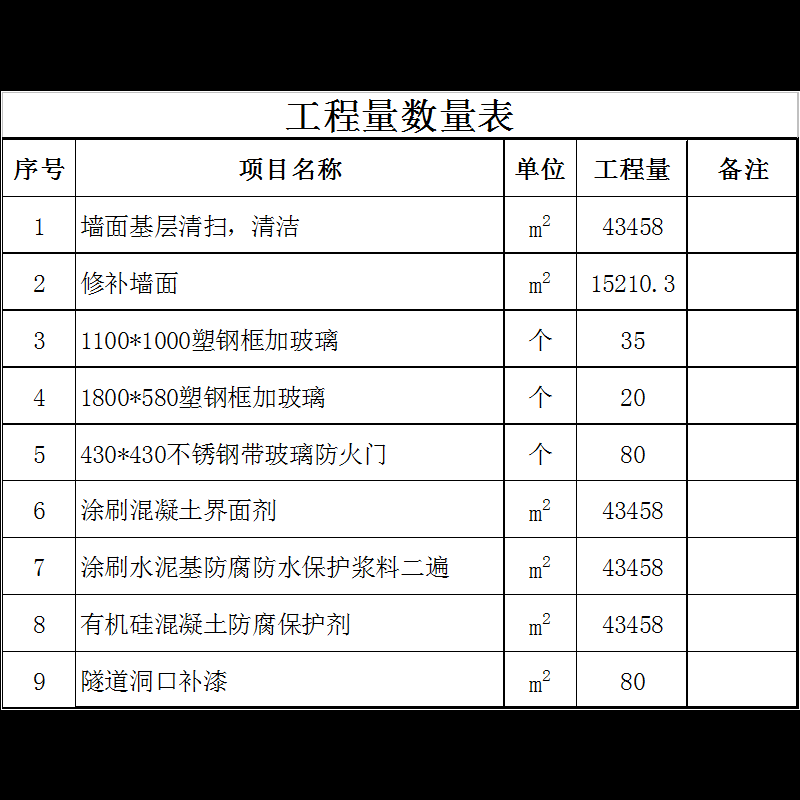

01工程量数量表.dwg

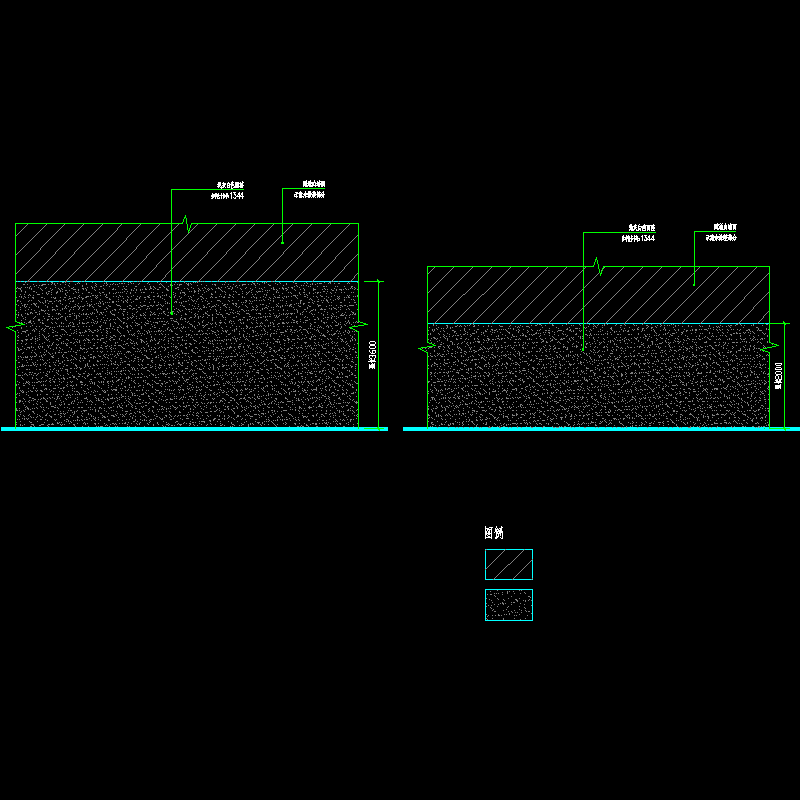

05立面图.dwg

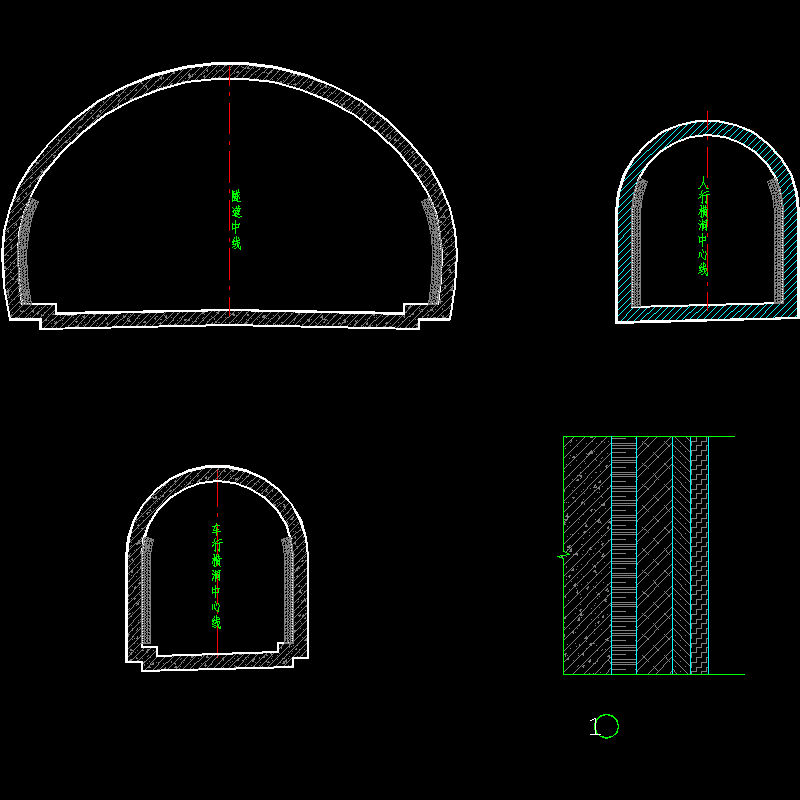

06断面图大样图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
