一份隧道工程人行横洞CAD施工图纸(安装要求)(dwg)

woshinikl

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

设计标高Hz:551.196
长度：24.41
围岩级别：Ⅲ级、Ⅱ级

附注：
1、本图尺寸除钢筋以毫米计外，余均以厘米计。
2、人行横洞防火门布置在横洞两端，距横洞口4m处。
3、人行横洞防火门采用双开平板钢质甲级防火门(200×250mm)，防火门安装预留

凹槽按照防火门安装要求进行调整。
4、过梁上方采用C25混凝土封堵，数量计入衬砌混凝土。
5、人行横洞两侧集水槽内预埋排水管以排除积水。
……

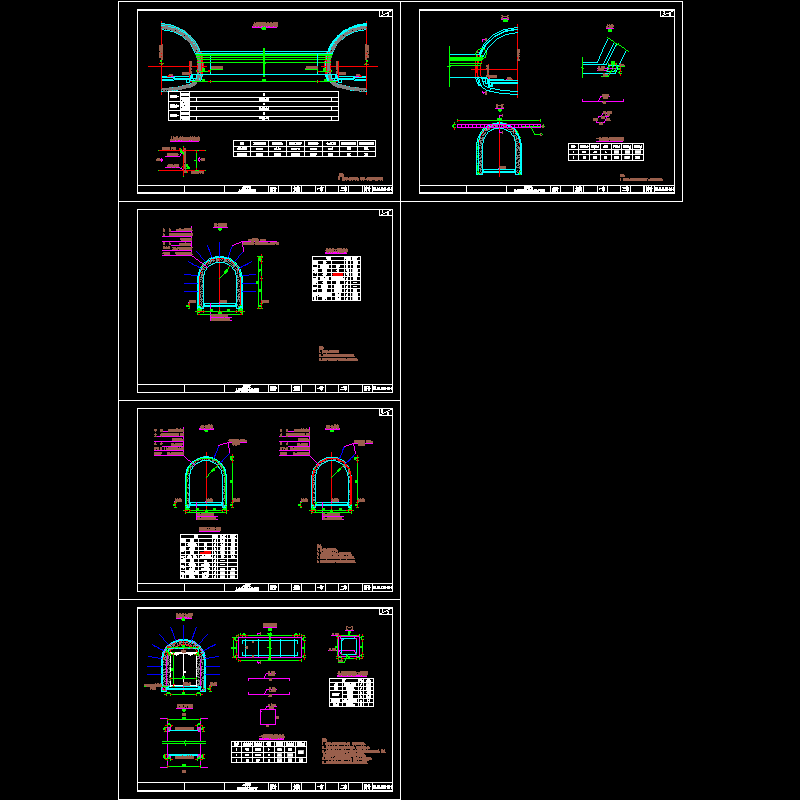

图纸内含：
人行横洞布置图
人行横洞口衬砌加强设计图
人行横洞衬砌设计图
人行横洞衬砌设计图
人行横洞门设计图
……
共计6张

人行横洞布置图

人行横洞衬砌设计图

人行横洞门设计图

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
