高层给排水水施工CAD图纸全套

搜索更多资源
  • 设计详细说明：有
  • 建筑类别：住宅
  • 建筑高度类型：高层建筑
  • 建筑地上层数：18层
  • 图纸设计深度：施工图
  • 参考图纸：10张
  • 生活供水设计：生活给水系统
  • 排水设计：雨水系统
  • 消防设计：室内消火栓系统
  • 供水设备：高位水箱
  • 供水方式：市政供水,变频供水
  • 火灾危险等级：中危险级Ⅰ级
  • 消火栓用水量室外(L/S)：15
  • 消火栓用水量室内(L/S)：20
  • 大样节点：水箱,卫生间

附件详情

江苏某高层给排水水施工图全套，该项目的室内给排水设计、消防设计及屋面雨水、冷凝水设计；不包括室外部分的设计。为民用建筑（普通住宅）。11层、建筑高度31.60米，上部建筑内火灾为中危险级A类火灾.

以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源

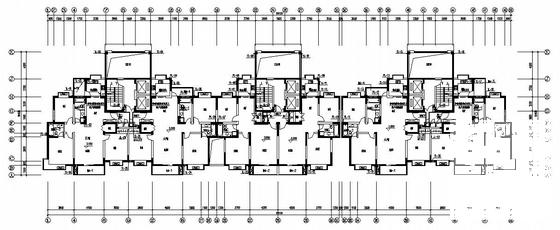

  • 高层给排水图纸 - 1
    高层给排水图纸 - 1

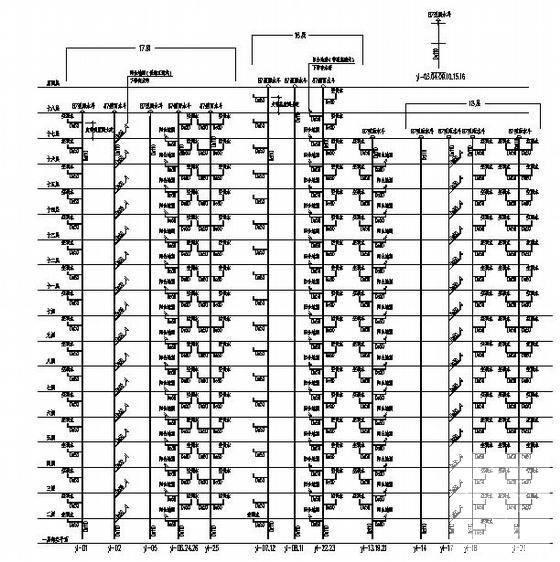

  • 高层给排水图纸 - 2
    高层给排水图纸 - 2

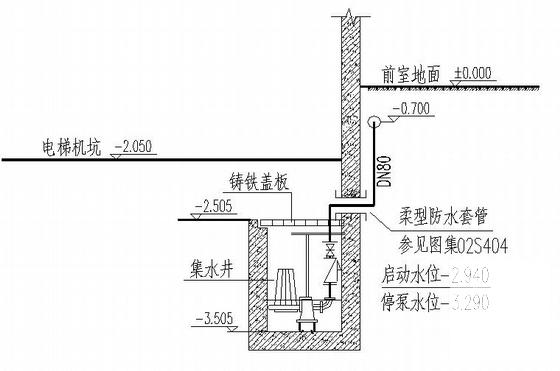

  • 高层给排水图纸 - 3
    高层给排水图纸 - 3

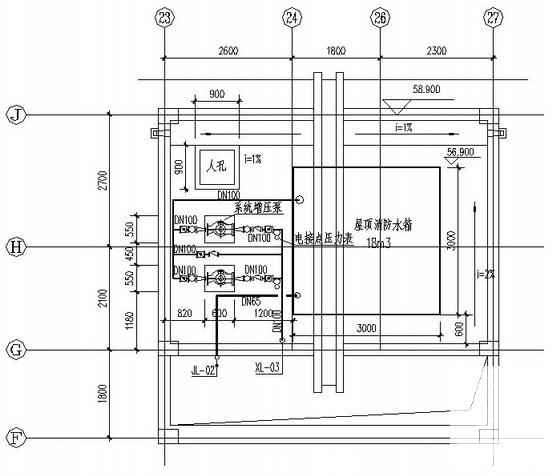

  • 高层给排水图纸 - 4
    高层给排水图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
