高层民用住宅楼给排水全套设计CAD图纸(dwg)

wowow66

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

一、设计内容

该项目包括室内给水,排水,消火栓管网设计

二、设计依据

设计单位提供的任务书及各种设计文件: 《建筑给水排水设计规范》（GBJ16-88）97年版

三、该项目设计参数

生活用水量为6.5升/秒;室内消火栓用水量为20升/秒;该资料除标高以米计外,其余均以毫米计

四、管材选用与连接方式

1室内生活给水管道采用PP-R管道,熔接.

2消火栓管道采用焊接钢管,焊接;

3排水管采用硬聚乙烯 (PVC-U)双壁螺旋管材及多层消音管件.粘接, 塑料排水管要做防火套管。

六、阀门选用

1消火栓水管道均采用D71X-16型碟阀

2室内生活给水当DN<50毫米时采用截止阀.当DN>50毫米时，采用D71X-16型碟阀。

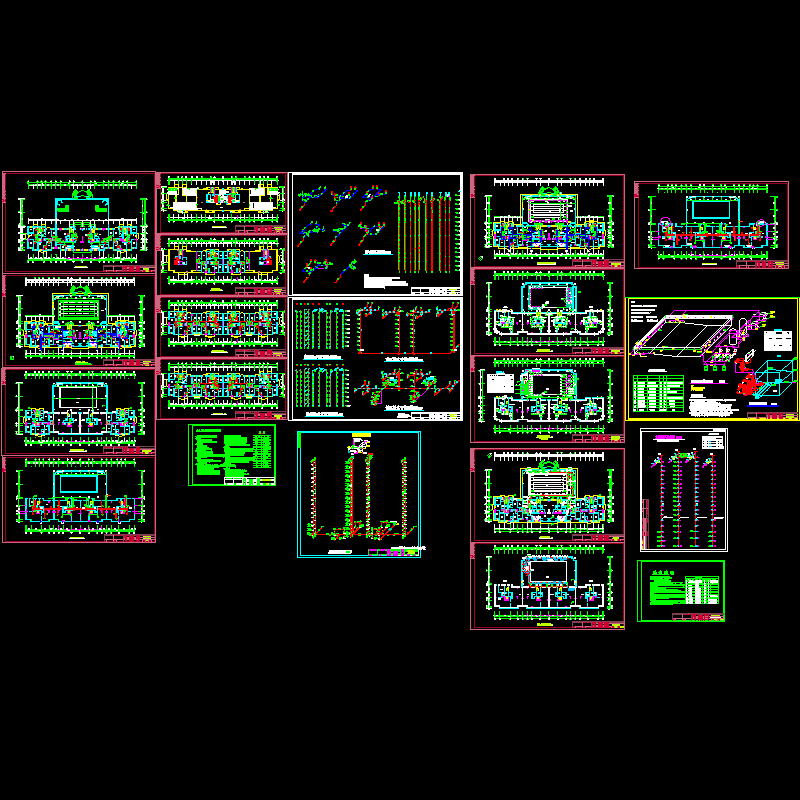

七、图纸展示

二层给排水平面图

机房层防排烟平面图

十七层给排水平面图

排水系统图

高区给水干管系统图

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
