[CAD图纸]办公大楼弱电工程(高层民用建筑设计)(dwg)

benbenfen

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

一、项目概要：位于新城区光明大道北,地上十层,均为办公用房,半地1.842.2建筑结构形式为全总高为下一层为车库及设备用房,米.总建筑面积万平方米.约2.4室内外高差为米,所有房间均设吊顶。框剪结构,筋混凝土现浇钢

二、设计依据：

1、该项目有关批文及建设单位设计委托书.

2.GBJ133-90.JGJ/T16-92,《民用建筑 》《民用建筑 》GB50045-95)(2001《高层民用建筑设计防火规范》年版GB/T50314-2000《智能建筑设计标准》GB/T50331-2000《建筑与建筑群 设计规范》GB50198-94《民用监视电视系统工程技术规范》GA/T75-94《安全防范工程程序与要求》GY/T106-92《有线电视广播系统技术规范》GB50343-2004《建筑物电子信息系统防雷技术规范》3.程本工术技资料提所供专它其关相业的。三、设计内容：

1.综合布线系统；

2.闭路电视监控及防盗报警系统；

3.门禁系统(即一卡通)；

4.车库管理系统;

5.楼宇自控系统；

6.有线电视系统。

四、设计原则：

该项目的智能化设计遵循开放性、先进、集成性，可扩展性、安全性及经济性的原则，创造最佳的性能价格比,并为适应今后的技术发展预留方便的扩展空间。

五、综合布线系统：

根据建设单位要求综合布线系统按六类布线设计，信息点按综合型配置，共有约1182个信息点，其中数据点631个，语音点个；综合布线系统中还考虑了光纤到桌面,140端 。数据终端考虑政府部门的内网、外网、电子政务网。

1、网络机房设于四层信息中心，设有主配线架、服务器、UPS电源，每层配电间均设有、分配线架。

2、该项目办公部分，综合布线信息点的分布基本按照每 平方米一个工作区，每个工作信息插座的信息孔区设一组信息点，包括二个语音点、三个数据点进行分布设计，都具有传输语音和数据的功能。

3、施工时可根据现场实际需要采用双孔或单孔信息插座。、干线传输数据部分采用光缆实现，语音传输干线采用三类大对数铜缆，为了方便用户4使用和功能转换，水平子系统中的配线电缆均采用六类非屏蔽双绞线。

4、光纤到桌面部分全部采用 芯多膜光纤到终端。

5、数据点配线架采用六类快接式配线架，语音点采用六类配线架。RJ450.20.3暗装，下底距地面 与电源插座的最小净距为7型，、信息插座采用米。米、光纤终端应注意预埋管要有一定弧度，以便于光纤敷设。

7、桥架内或穿管沿墙.垂直干线在竖井内或走廊吊顶内沿桥架敷设,水平线缆分别走在吊顶9地内敷设,详见平面图标注。"LEB""MEB"、"M"10箱综合布线设备接地,采用 型接地,专用接地线接自箱,专用接地端子箱与管井内等电位板需做等电位联接。

8、管井内配线设备的电源取自弱电井内的专用电源插座。

9、设备安装详见"材料表标注"。

10、所有装高均以装修后地面为准。

安防、智能卡平面图

屋顶层综合布线图

系统图

有线电视平面图

第 1 张图

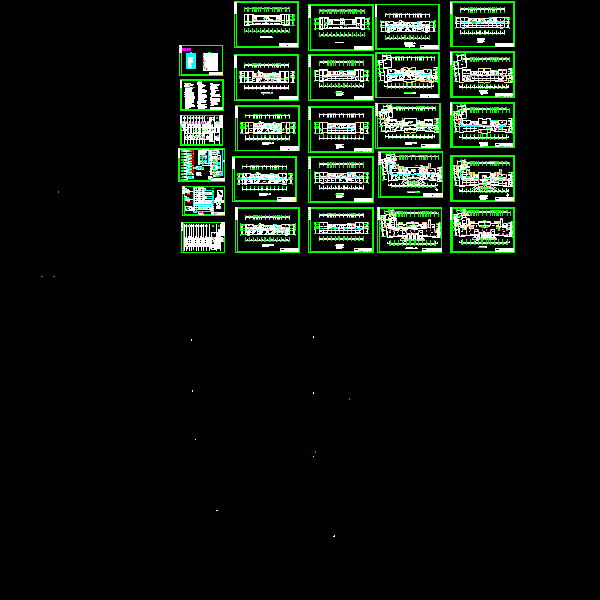

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
