16984平米37层住宅楼全套水施工CAD图纸

  • 附件设计说明:有
  • 建筑类别:住宅
  • 建筑高度类型:超高层建筑
  • 建筑设计面积:16984.16平方米
  • 建筑地上层数:37层
  • 建筑地下层数:1层
  • 参考图纸:26张
  • 设计年代:近代
  • 地下室用途:车库
  • 生活供水设计:生活给水系统
  • 排水设计:雨水系统
  • 消防设计:室内消火栓系统
  • 供水方式:市政供水,分区供水
  • 供水分区:更多
  • 排水技术:重力排水

附件详情

大连某超高层住宅全套水施工图
该项目地上37层 地下3层
建筑设计面积:地上部分:16984.16平方米 地下部分:1440.3平方米
建筑设计结构形式为:剪力墙结构
设计使用年限:50年
抗震设防烈度:7度
该资料包含:设计总说明、消防给水平面图、消防给水系统展开图、给排水平面图、屋顶层排水平面图、、给水系统展开图、排水系统展开图、雨水系统展开图等全部施工图



给排水平面图

给水系统图

消防平面图

消防给水系统图

排水雨水系统图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

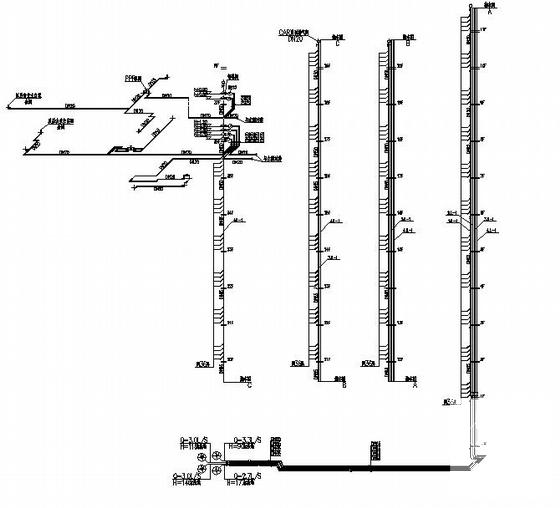

  • 住宅楼全套图纸 - 1
    住宅楼全套图纸 - 1

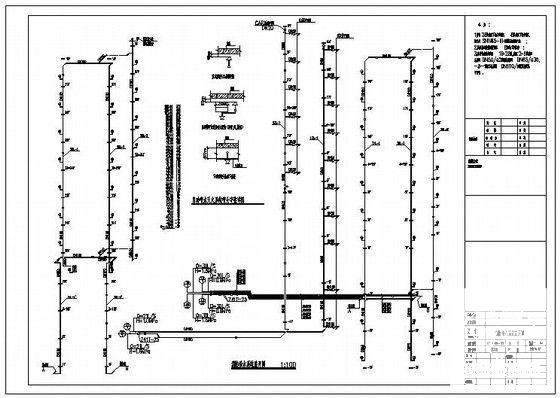

  • 住宅楼全套图纸 - 2
    住宅楼全套图纸 - 2

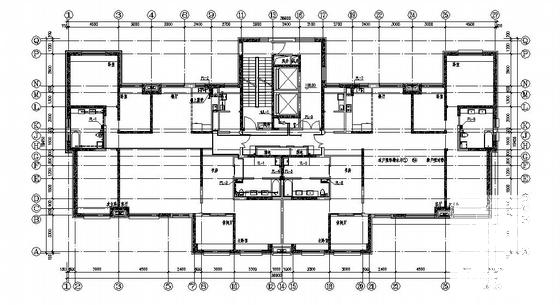

  • 住宅楼全套图纸 - 3
    住宅楼全套图纸 - 3

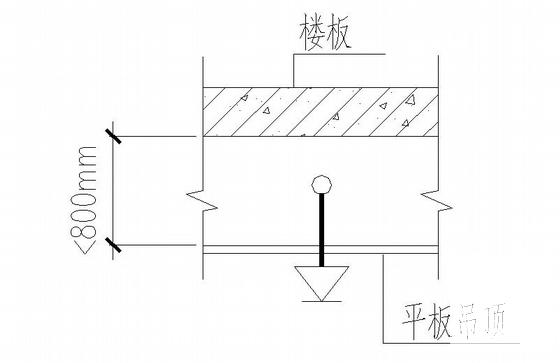

  • 住宅楼全套图纸 - 4
    住宅楼全套图纸 - 4

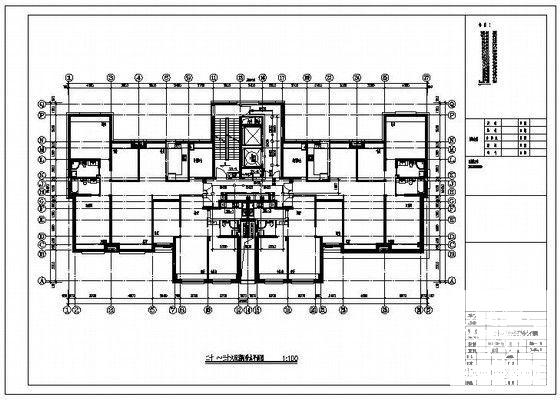

  • 住宅楼全套图纸 - 5
    住宅楼全套图纸 - 5
以上是部分截图,请下载附件后查看完整高清内容
