一份18层商住楼给排水CAD施工图纸(自喷系统原理图)

yy8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅,商业
• 建筑高度类型：高层建筑
• 建筑设计结构形式：其他结构
• 建筑地上层数：18层
• 图纸设计深度：施工图
• 参考图纸：20张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
• 供水设备：水泵站
• 供水方式：市政供水,变频供水
• 供水分区：三区
• 排水体制：污废合流,雨污分流
• 排水技术：重力排水
• 火灾危险等级：中危险级Ⅰ级,中危险级Ⅱ级
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：40
• 大样节点：卫生间,集水坑
• 项目所在地：安徽

附件详情

• 资料目录
• 给排水施工图设计总说明
• 废水管道系统图
• 污水管道系统图
• 雨水管道系统图
• 冷凝水管道系统图
• 阳台水管道系统图
• 给水管道原理图
• 消火栓管道原理图
• 自喷系统原理图
• 一层给排水平面图
• 二层给排水平面图
• 三层给排水平面图
• 四、五层给排水平面图
• 六~十二给排水平面图
• 十三~十八给排水平面图
• 机房层给排水平面图
• 屋面层给排水平面图
• 一层喷淋平面图
• 二层喷淋平面图
• 三层喷淋平面图
• 四~十八层喷淋平面图
• 户内给排水大样图

附件详情

项目概要：该项目位于安徽，是一商业住宅楼，建筑高度为58.2米，其中地上18层；一至三层为商业建筑，四至18层为住宅。
该项目设计内容包括：给水系统,排水系统；消火栓和自动喷水给水系统；灭火器配置。
：，共计20张图纸

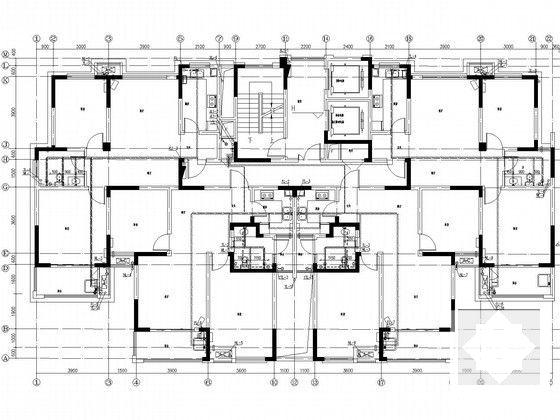

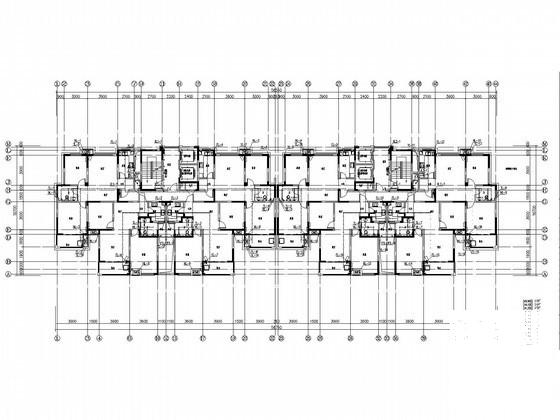

标准层给排水图

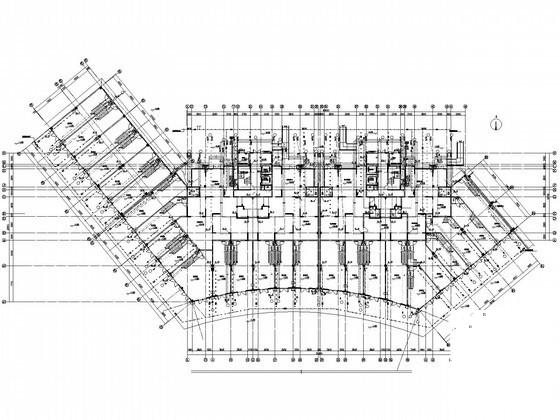

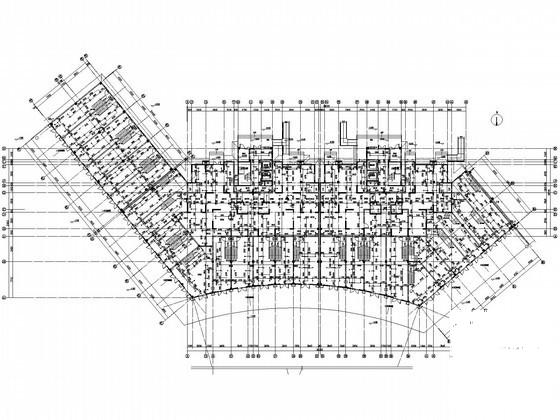

一层给排水平面图

户内给排水大样图

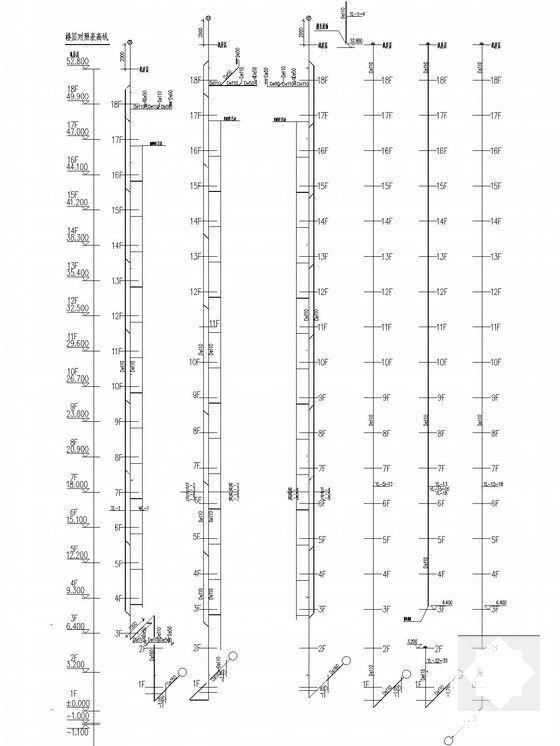

雨污水管道系统图

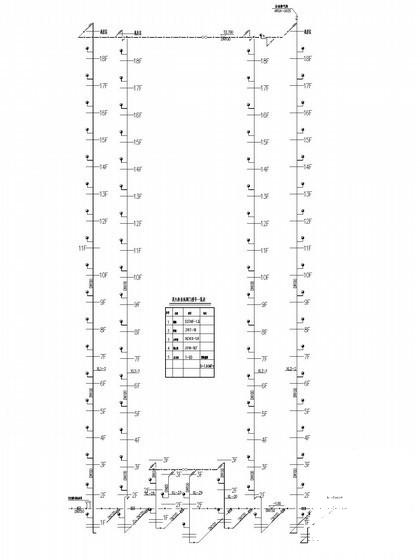

消火栓系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
