9800平米3层博物馆给排水CAD施工图纸
- 建筑类别：文化
- 建筑地上层数：3层
- 建筑地下层数：1层
- 出图日期：2009
- 建筑设计面积：9800平方米
- 设计阶段：施工图设计
- 供水方式：市政供水, 高位水箱, 变频供水设备
- 供水分区：无
- 污废水排水体制：合流
- 设计内容：给排水, 消火栓, 自动喷水
附件详情
某博物馆全套
给排水施工图
纸，给排水平面图系统图，消防平面图系统图，详细图多。

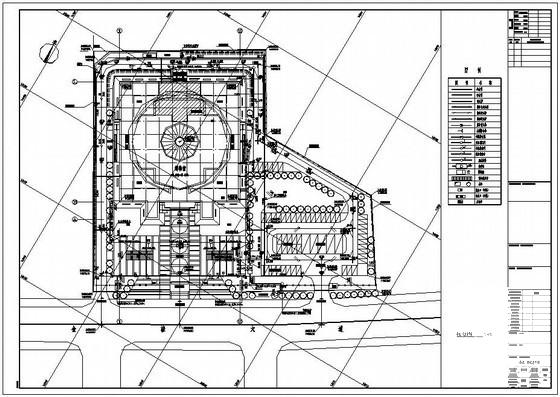

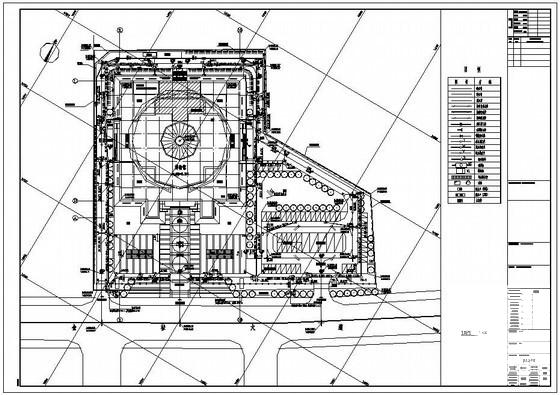

雨水总平面图

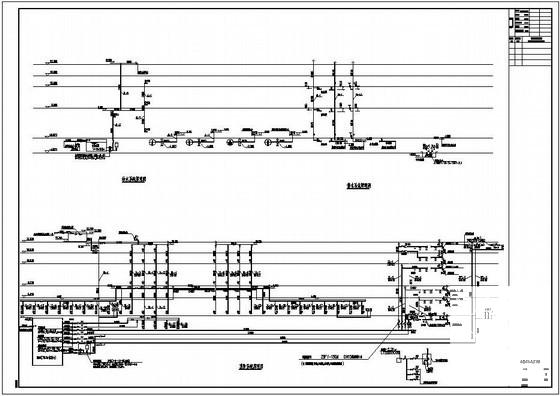

给水排水及 消防系统 原理图

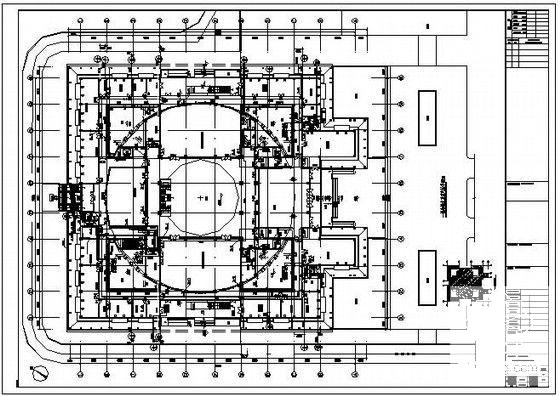

给排水及消防平面图

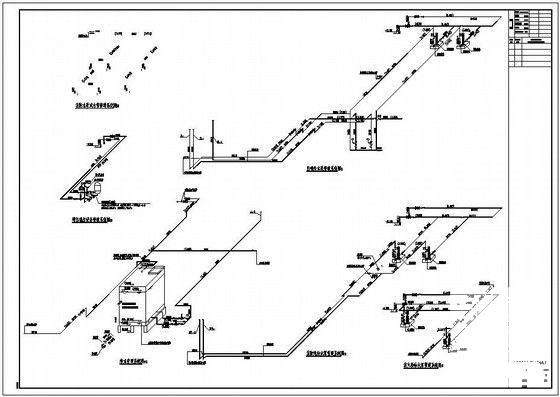

水泵房管线及屋顶水箱系统图
喷淋及气体消防平面图
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-
博物馆施工图 - 1 -
博物馆施工图 - 2 -
博物馆施工图 - 3 -
博物馆施工图 - 4 -
博物馆施工图 - 5
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-03
- 评论次数：0
- 浏览次数：0
- 文件大小：2.34 MB
