一份4层博物馆给排水CAD施工图纸(消火栓系统图)

fengzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：文化
• 建筑高度类型：多层建筑
• 建筑设计面积：26385平方米
• 建筑地上层数：4层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：49张
• 生活供水设计：生活给水系统
• 排水设计：污水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,灭火器配置系统
• 供水方式：市政供水
• 供水分区：两区
• 排水体制：污废合流,雨污分流
• 排水技术：重力排水
• 雨水重现期：50年
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：20
• 项目所在地：安徽

附件详情

• 平面图
• 喷淋平面图
• 排水系统图
• 消火栓系统图
• 喷淋系统图

附件详情

该资料为安徽某博物馆给排水施工图。基地面积2.15公顷；总建筑设计面积：26385.1m2，地下一层，建筑面积8469.7m2；地上4层，建筑面积17915.4m2，建筑高度为23.90m。
设计内容：给水系统（分为两区）、 消防系统 （室内消火栓用水量为23L/s、室外消火栓用水量为30L/s）、喷淋系统、排水系统（室内污废水合流，室外雨污水分流）、雨水系统（大屋面采用虹吸式屋面雨水排水系统，重现期按50年考虑；小屋面按重力流排水系统，重现期按10年考虑）。
共49张图

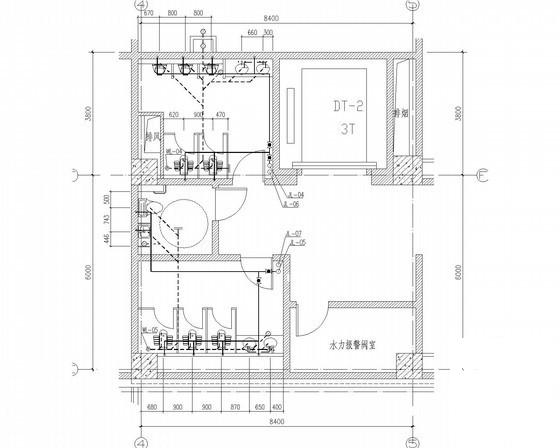

WC-4 二～四层给排水平面图

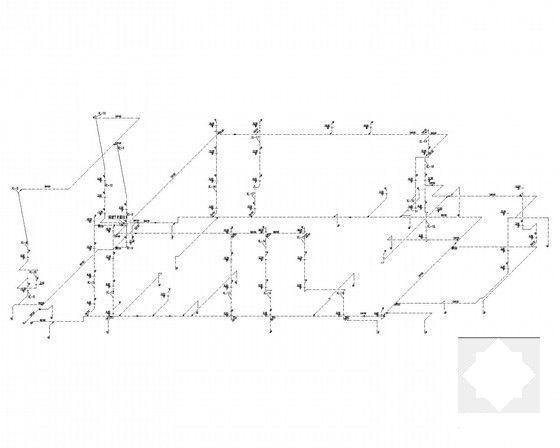

喷淋系统展开图

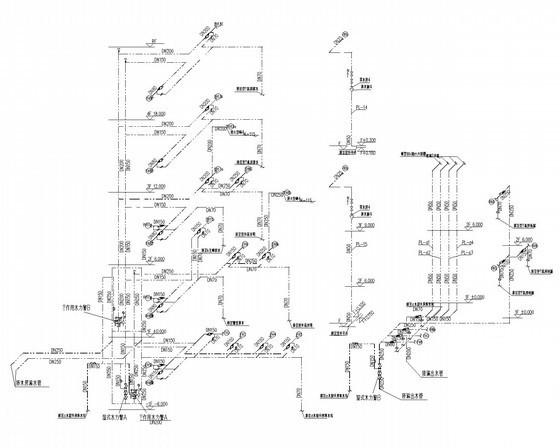

消火栓系统图

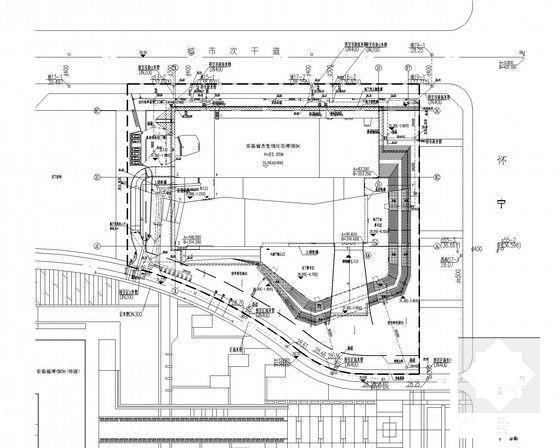

给排水总平面图

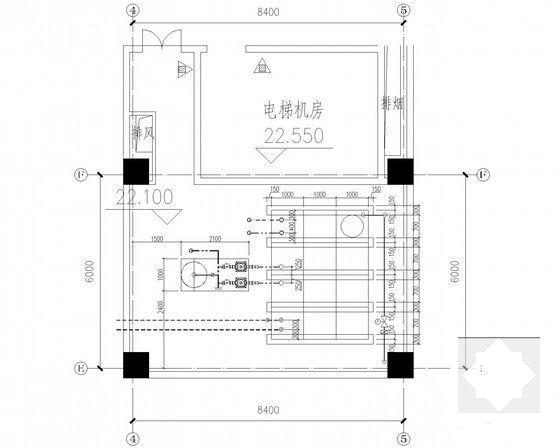

屋顶水箱间平面图

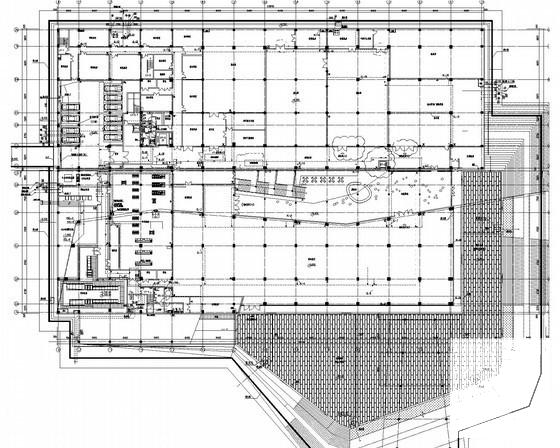

二层平面图.

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
