29921平米4层博物馆给排水施工CAD大样图

  • 设计说明:有
  • 建筑类别:文化
  • 建筑高度类型:多层建筑
  • 建筑设计面积:29921平方米
  • 地上层数:3层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:19张
  • 设计年代:近代
  • 地下室用途:设备用房,其它
  • 生活供水设计:生活给水系统
  • 排水设计:雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,喷淋系统,湿式灭火系统,灭火器配置系统
  • 供水方式:市政供水
  • 供水分区:无
  • 排水体制:污废合流
  • 排水技术:重力排水
  • 雨水重现期:5年
  • 火灾危险等级:中危险级Ⅱ级
  • 消火栓用水量室外(L/S):30
  • 消火栓用水量室内(L/S):20
  • 大样节点:卫生间
  • 项目所在地:宁夏

附件详情

  • 二~三给排水消防平面
  • 负一层和一层给排水消防平面
  • 地下一层~三层给排水消防平面
  • 设计说明
  • 卫生间大样图
  • 给水系统图
  • 喷淋系统图
  • 消火栓系统图
  • 屋面雨水系统图
  • 生活排水系统图
  • 潜污泵安装系统图
  • 自动喷洒系统示意图
  • 冷却塔补水箱安装详图

附件详情

本稿件为博物馆给排水施工图纸,建筑占地南北向约为95米,东西约为95米,共约9000平方米。建筑面积为29921平方米。博物馆地上三层,地下一层。首层设置入口大厅、贵宾接待、恐龙及古生物展厅、临时展厅、150座多功能厅和咖啡厅。二、三层为各类基本展厅及观众服务区。地下一层的核心区为博物馆的文物藏品库房、珍品库房及空调机房、生活水泵房,外围为办公、科研用房。
设计范围:该项目设有生活给水系统,生活排水系统,雨水排水系统,消火栓系统,湿式自动喷洒系统,予作用自动喷洒灭火系统
,共19张图纸。

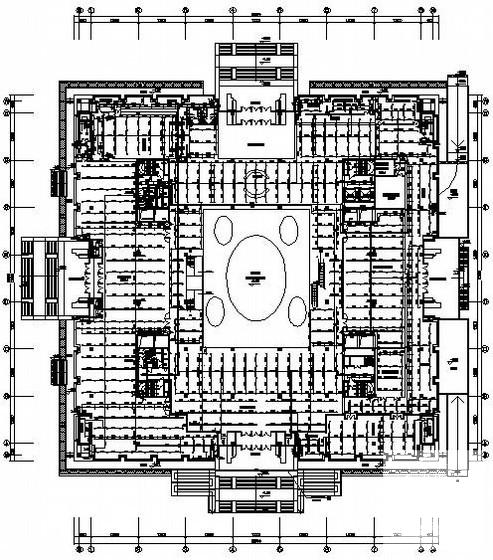

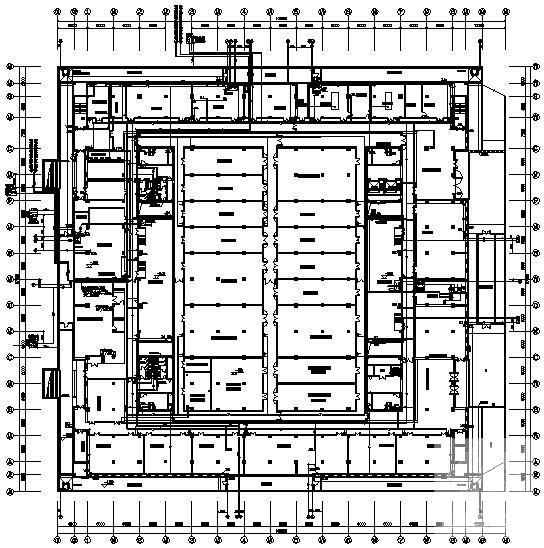

一层给排水消防平面图

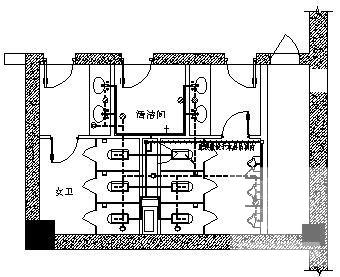

卫生间给排水平面图

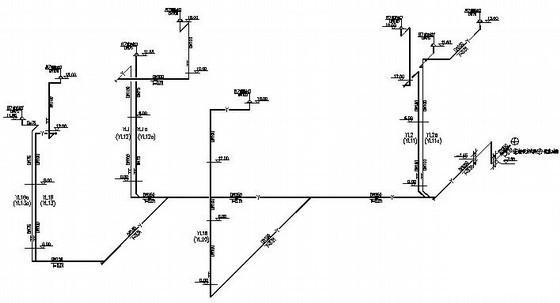

屋面雨水系统图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 给排水大样图 - 1
    给排水大样图 - 1
  • 给排水大样图 - 2
    给排水大样图 - 2
  • 给排水大样图 - 3
    给排水大样图 - 3
  • 给排水大样图 - 4
    给排水大样图 - 4
以上是部分截图,请下载附件后查看完整高清内容
