50X22米加油站气站网架施工方案设计CAD大样图
- 建筑类别：交通建筑
- 建筑高度类型：单层建筑
- 图纸设计深度：方案(初设图)
- 民用建筑设计使用年限：25年
- 建筑设计结构形式：钢结构
- 钢结构：网架
- 抗震设防烈度：7度抗震
- 风压：0.45kN/平方米
- 雪压：0.40kN/平方米
- 参考图纸：14张
- 设计年代：近代
附件详情
本图为50X22米加油站（气站）全套网架施工图纸，包括：结构布置图、支座反力图、杆件内力图、安装总图、支撑钢柱图、基础图。
分享投稿时间：近几年5月。

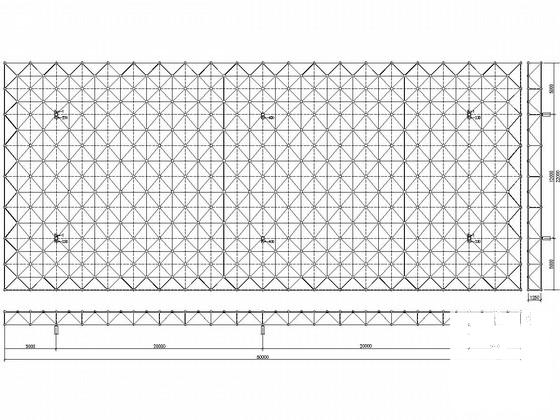

网架 平面布置图

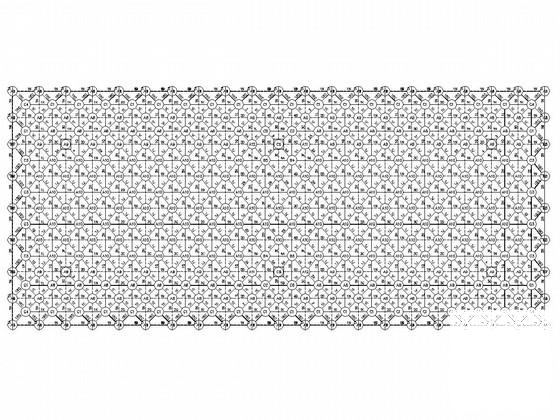

球节点图

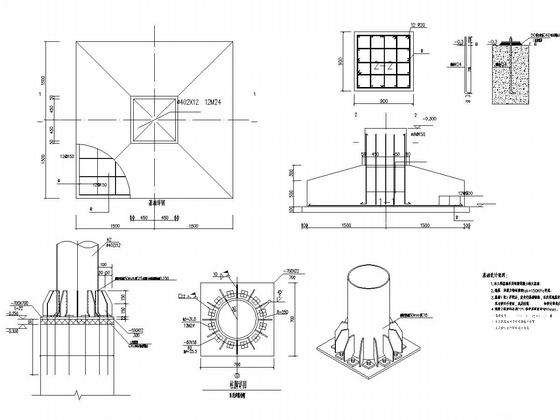

基础图

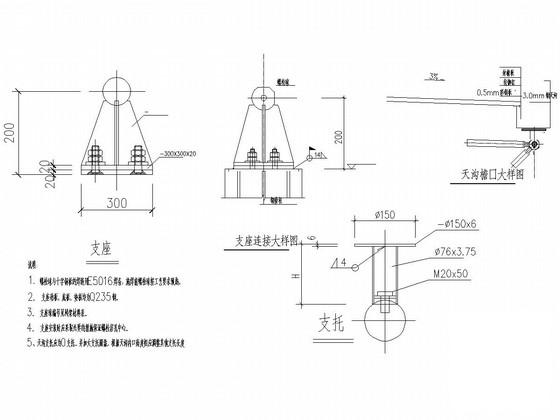

支座连接大样图
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-
加油站网架方案图 - 1 -
加油站网架方案图 - 2 -
加油站网架方案图 - 3 -
加油站网架方案图 - 4 -

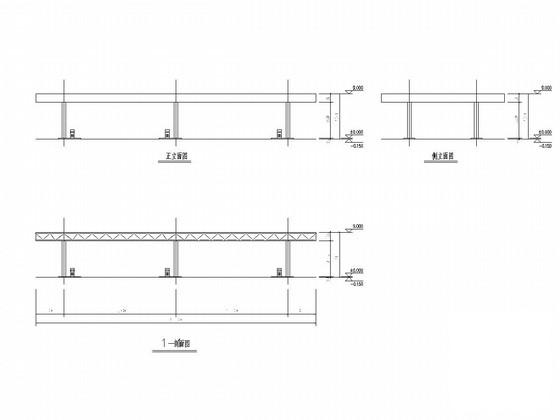

加油站网架方案图 - 5
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-04
- 评论次数：0
- 浏览次数：0
- 文件大小：0.71 MB
- 收藏次数：0
-
文件名称：
附件-995877787895778688877.rar
加油站网架方案图下载
