加油站给排水设计CAD施工大样图.dwg

juanjuan22

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情 卫生间给排水大样图，水池大样图，雨水系统原理图等。设计总说明一.给水系统本1、工程生活给水接市政给水管网,消防给水接小区规划室外消防给水管网.室外生活给水管网和室外消防给水管网在市政给排水管网设计中统一布置.2、室外消火栓及消防水泵接合器的布置在市政给排水管网设计中统一布置.3、给水管道管径>DN50的均采用钢塑复合管,丝扣连接.其余给水管道采用PP-R管,热熔连接.本建筑物凡在外墙明装的塑料给水管均应设套管或其它遮光措施.4、给水管道必须采用与管材相适应的管件.5、给水管道穿过承重墙或基础处,应预留洞口,洞口尺寸为管径 0.15m.6、给水管道沿墙敷设,如遇梁柱则上下层管中线偏置,以弯头弯绕连接.7、给水管道防腐:明装热镀锌钢管刷银粉漆两道.埋地热镀锌钢管刷两道沥青漆防腐处理.明装消防管刷红丹漆两道.8、消防灭火器采用4公斤ABC干粉灭火器.每个防火单元两具。 　　二.排水系统：1、生活污废水排至化粪池处理后排至市政下水道.天面雨水散水地面.站内地面雨水可散流排出站外，如若用明沟排水，则在排出围墙之前设置水封装置，不能采用暗沟排水。

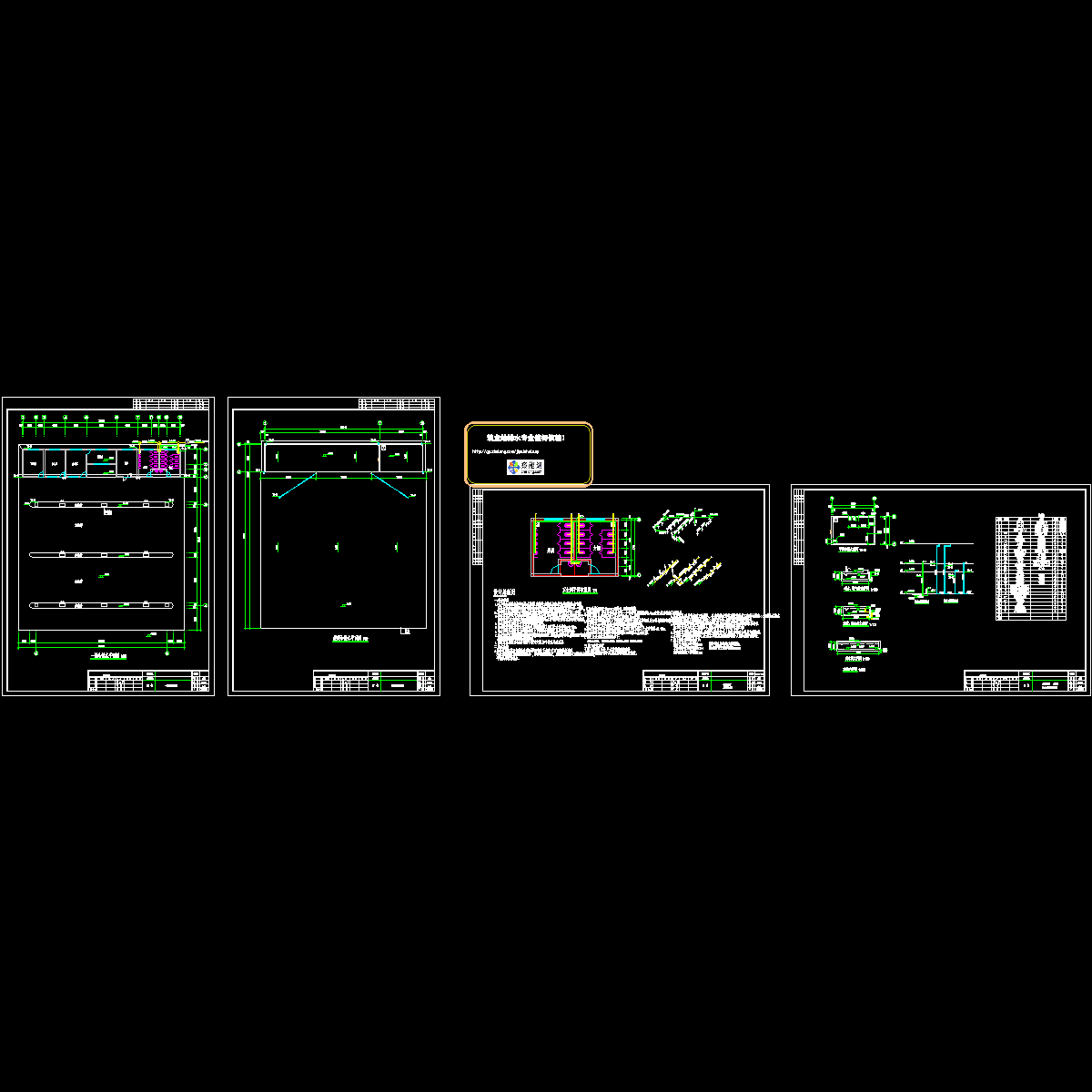

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
