建筑高度类型：高层建筑
-
外立面材料：金属板材
-
建筑设计结构形式：钢筋混凝土结构
-
钢筋混凝土结构：框架
-
图纸设计深度：施工图
-
项目所在地：山西
-
图纸设计风格：现代风格
-
图纸设计流派：现代
-
图纸设计格式：CAD2000
-
参考图纸：40张
-
建筑设计面积：21040.63 平方米
-
占地面积：11661.90平方米
-
容积率：0.31
-
建筑密度： 6.9%
-
绿化率：35 %
-
建筑高度：24.5m
-
建筑地上层数：3层
-
设计效果图：无
附件设计说明：该项目的总建筑面积为21040.63平方米，建筑占地面积11661.90平方米。建筑的耐火等级为二级，设计使用年限为50年，抗震设防烈度为七度。该建筑金属屋面上部刚屋盖为钢网架结构，看台、办公、和设备用房等为钢筋混凝土框架结构。
该资料包含：总平面图、各层平面图、剖面图、立面图、详图、经济指标、设计说明。

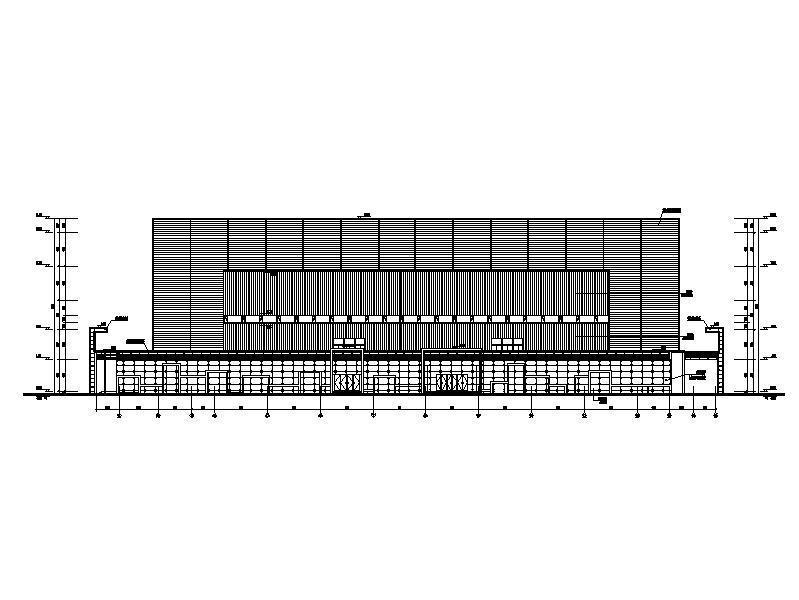

三层县级钢网架金属屋面丙型体育中心建筑立面图

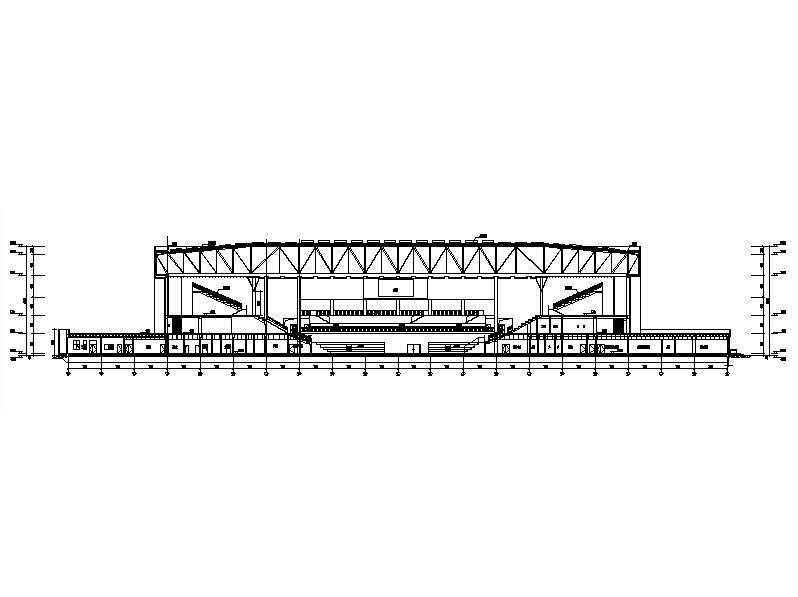

三层县级钢网架金属屋面丙型体育中心建筑剖面图

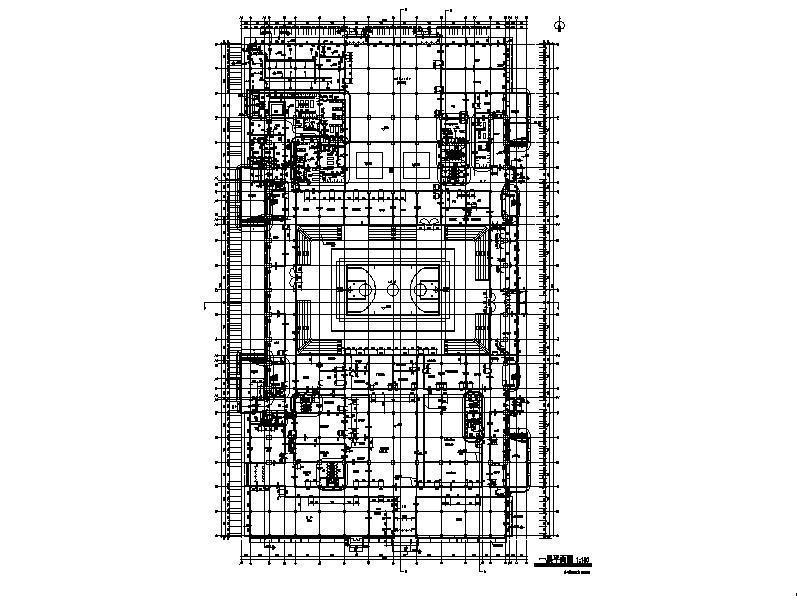

三层县级钢网架金属屋面丙型体育中心建筑首层平面图

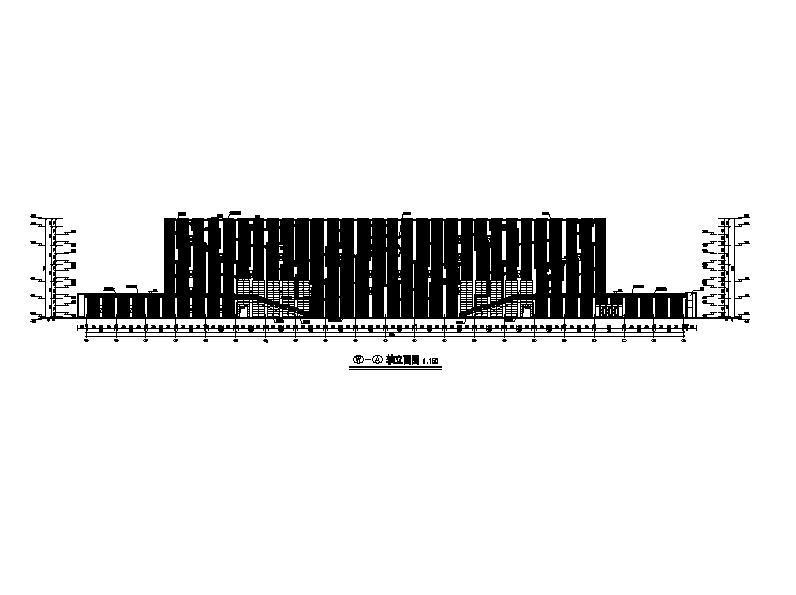

三层县级钢网架金属屋面丙型体育中心建筑立面图

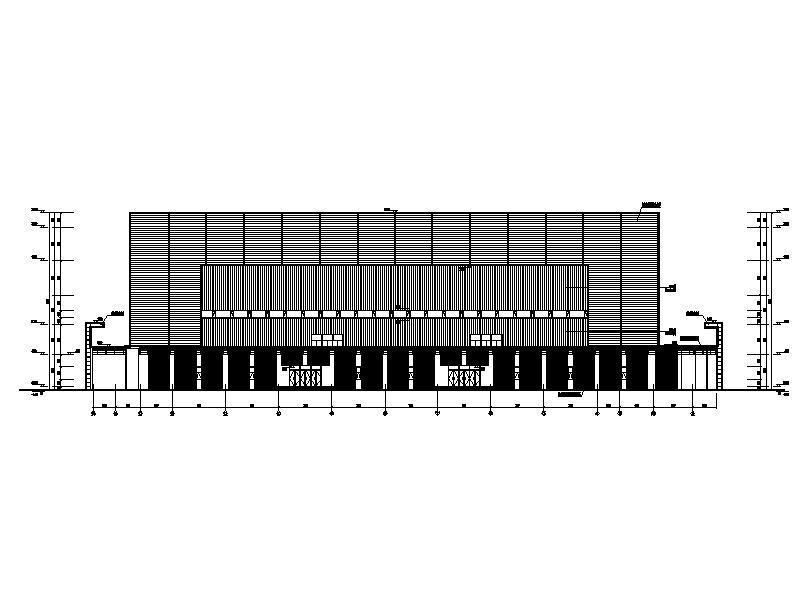

三层县级钢网架金属屋面丙型体育中心建筑立面图

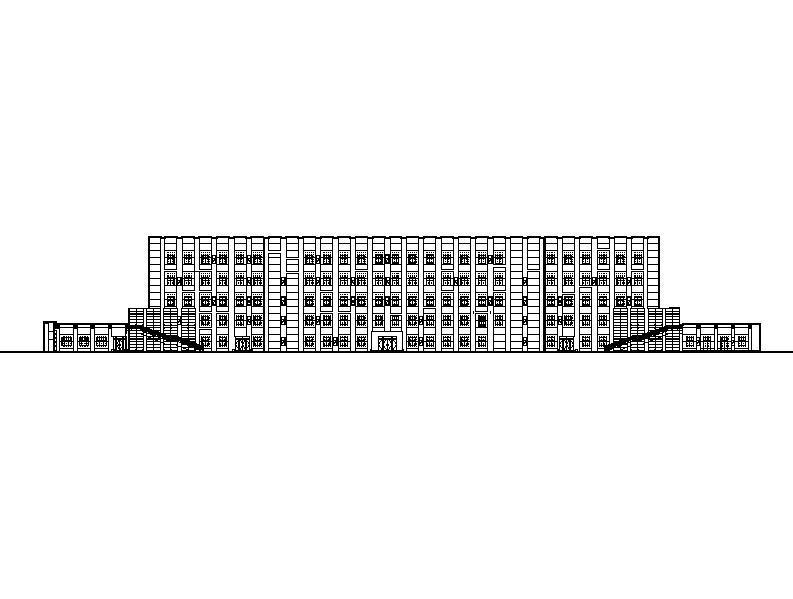

三层县级钢网架金属屋面丙型体育中心建筑立面图
三层县级钢网架金属屋面丙型体育中心建筑剖面图
三层县级钢网架金属屋面丙型体育中心建筑平面图
三层县级钢网架金属屋面丙型体育中心建筑平面图
三层县级钢网架金属屋面丙型体育中心建筑详图
三层县级钢网架金属屋面丙型体育中心建筑详图
三层县级钢网架金属屋面丙型体育中心建筑详图
三层县级钢网架金属屋面丙型体育中心建筑详图
三层县级钢网架金属屋面丙型体育中心建筑缩略图
第 1 张图
第 2 张图
第 3 张图
第 4 张图
第 5 张图
第 6 张图
第 7 张图
第 8 张图 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
