一份逸夫图书馆网架采光工程结构CAD施工图纸（计算简图纸）

yyuu8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公,教育
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：网架
• 抗震设防烈度：6度抗震
• 风压：0.40kN/平方米
• 雪压：0.40kN/平方米
• 参考图纸：20张
• 设计年代：近代

附件详情

该项目为逸夫图书馆网架采光工程，本网架屋面工程采用螺栓球节点，下弦柱点支撑，屋面为玻璃采光屋面，面积约756.46平方米，本地区标准地震设防烈度：6度，设计基本地震加速度：0.05g，设计地震分组为三组。
该资料包含：网架结构设计总说明，原结构平面布置图，埋件平面布置图，支座 平面布置图 ，网架平立面图，上、下弦安装图，腹杆安装图，内力图，材料表，网架球加工图，网架侧立面、玻璃龙骨布置图，檩条布置图， 节点图 等共计20张图。
分享投稿时间：近几年5月。

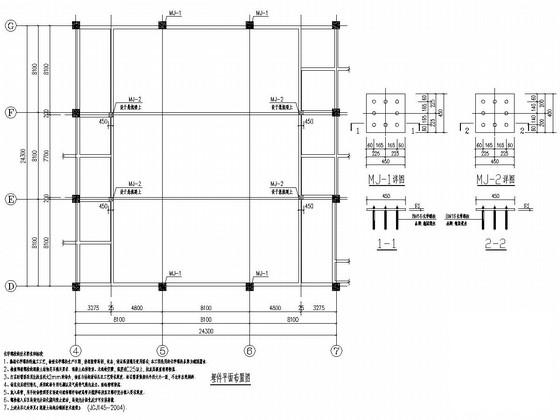

埋件平面布置图

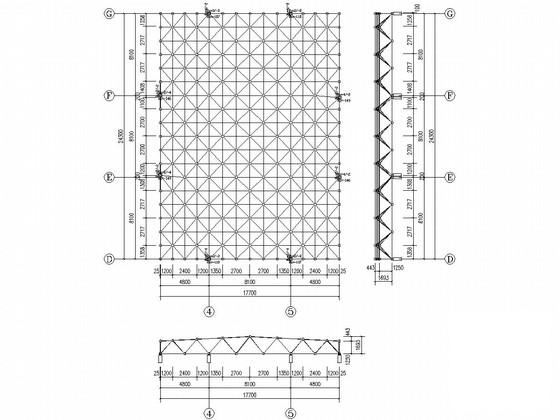

网架上弦安装图

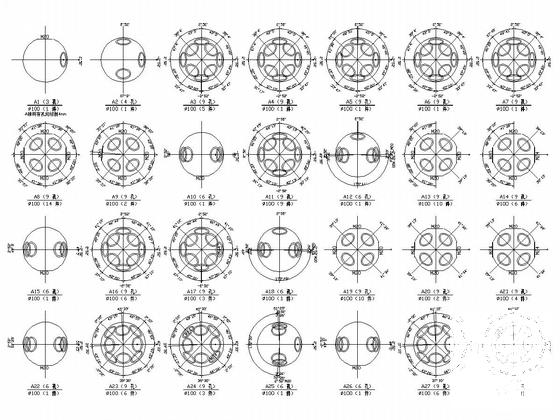

网架球加工图

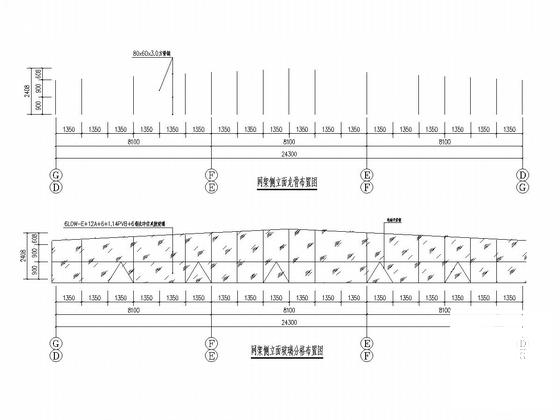

网架侧立面、玻璃龙骨布置图

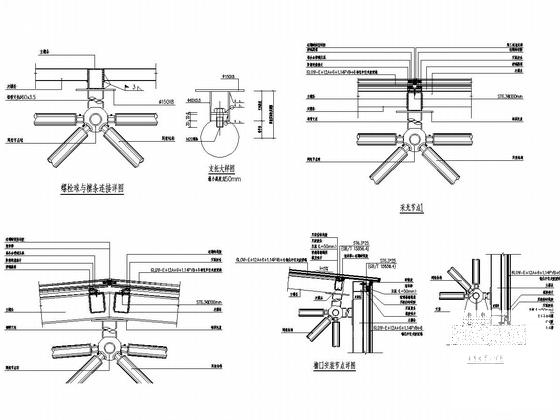

节点详图

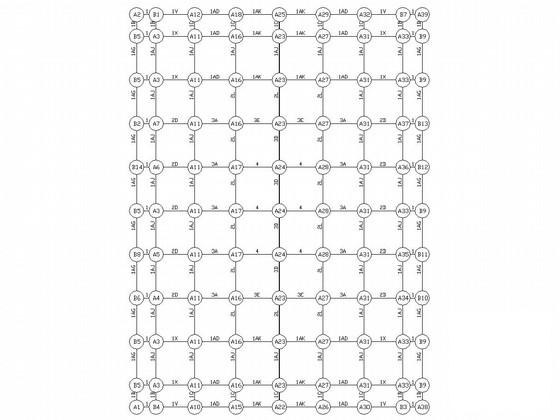

网架腹杆内力图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

第 7 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
