[CAD]3层框架结构食堂结构图纸及PKPM计算书（网架屋面）

yyuu8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：餐饮
• 建筑高度类型：多层建筑
• 建筑地上层数：3层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震
• 风压：0.55kN/平方米
• 雪压：0.40kN/平方米
• 参考图纸：15张
• 设计年代：近代

附件详情

该项目是江苏某机关食堂项目，主体地上3层，层高：分别为4.5,4.5,7.2米，框架结构，桩基础，屋面为大跨网架结构，抗震设防烈度为7度。
该资料包含：基础图，承台图，各层梁板配筋图，柱布置图，屋面网架详图等共计15张图。包含pkpm计算简图。
出图时间：近代.5

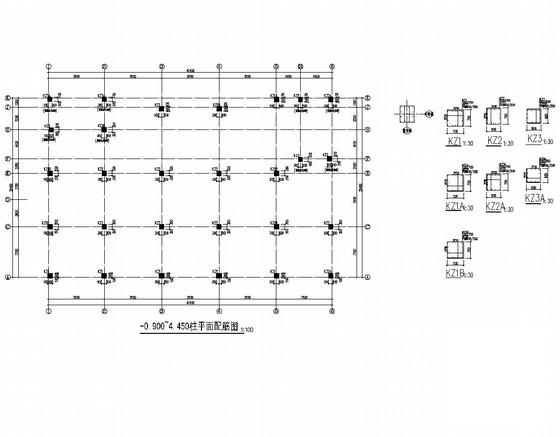

柱布置图

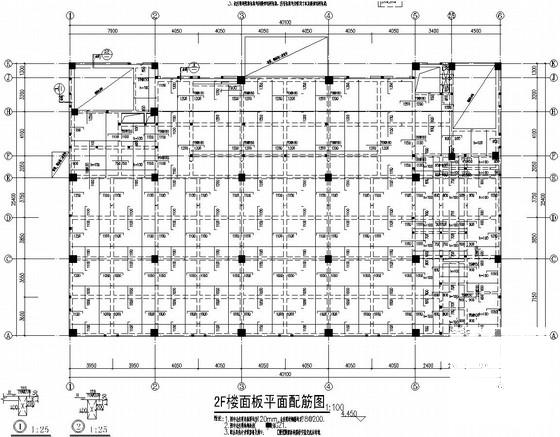

板配筋图

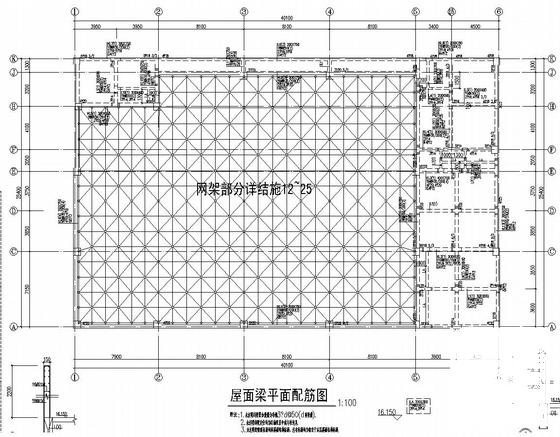

屋面梁配筋图

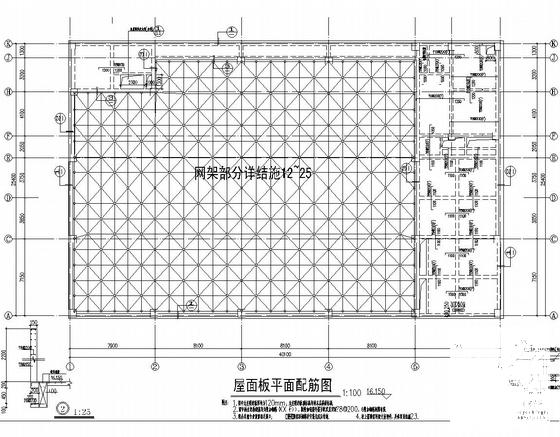

屋面板配筋

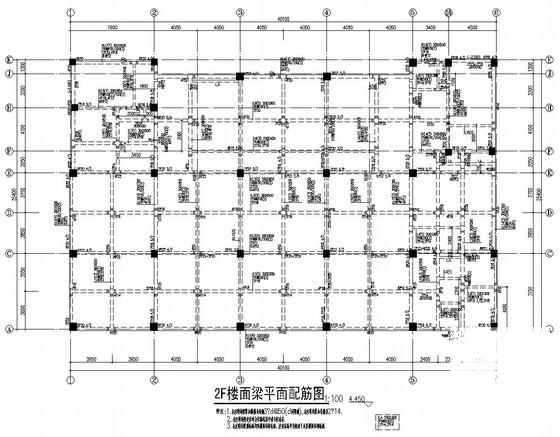

梁配筋图

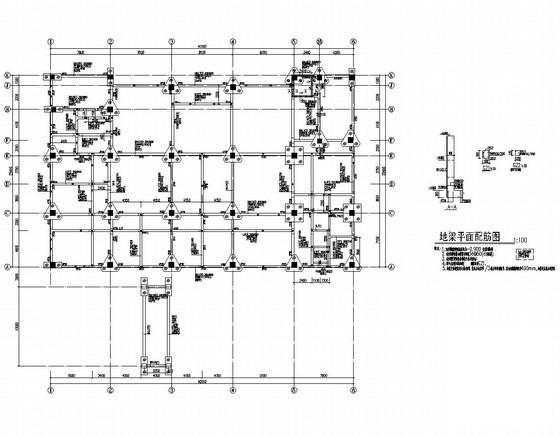

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
