独立基础网球馆网架结构设计CAD施工图纸

  • 建筑类别:体育
  • 图纸设计深度:施工图
  • 建筑设计结构形式:钢结构
  • 钢结构:网架
  • 基础形式 :独立基础
  • 参考图纸:18张
  • 设计年代:近代

附件详情

洛阳某网球馆网架结构设计图
该资料为:洛阳某网球馆网架结构设计图
该资料包含:
框架柱结构图、基础结构图、网架埋件布置图、屋面钢结构布置图、屋面网架结构布置图、屋面网架上弦杆截面及螺栓球布置图、屋面网架下弦杆截面及螺栓球布置图、屋面网架腹杆截面及螺栓球布置图、屋面网架拱布置图、楼梯图共18张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

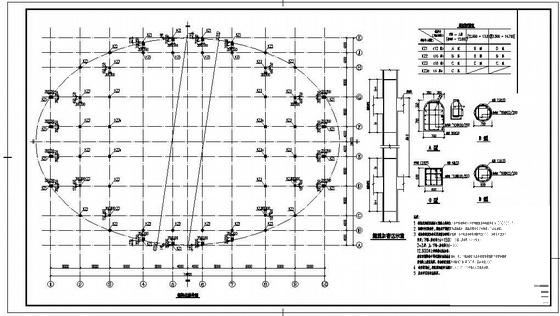

  • 基础结构设计施工图 - 1
    基础结构设计施工图 - 1

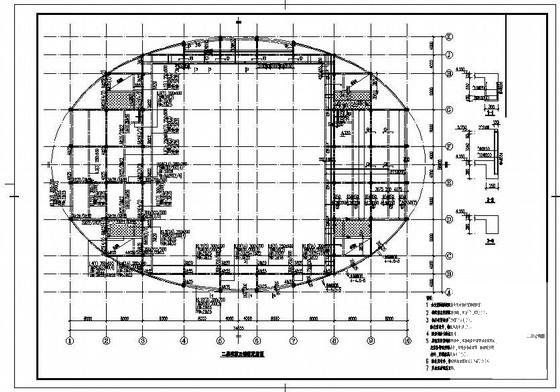

  • 基础结构设计施工图 - 2
    基础结构设计施工图 - 2

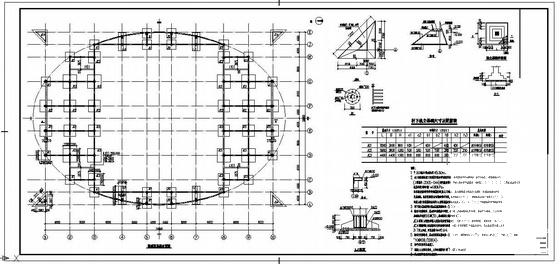

  • 基础结构设计施工图 - 3
    基础结构设计施工图 - 3

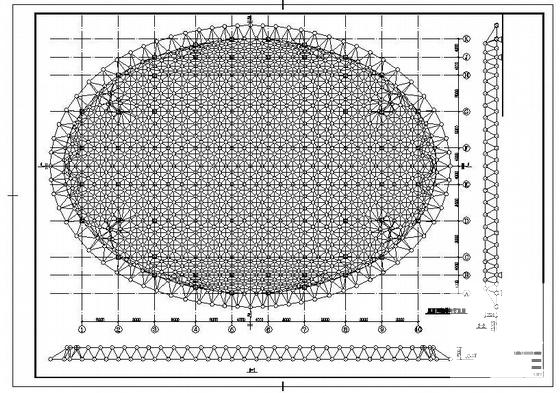

  • 基础结构设计施工图 - 4
    基础结构设计施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
