医药生产车间暖通及空压冷冻系统设计CAD施工图纸

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：工业建筑
• 建筑高度类型：单层建筑
• 图纸设计深度：施工图
• 参考图纸：23张
• 设计年代：近代
• 设计内容：空调,通风,洁净,冷热源,机房
• 冷热源：电动压缩式冷水机组
• 空调系统：全空气系统
• 节点大样：冷却塔
• 特殊系统：空压系统
• 项目所在地：江西

附件详情

• 空调系统设计说明
• 空调系统材料明细表
• 空调通风设备明细表
• 空调系统风量平衡及风口型式一览表

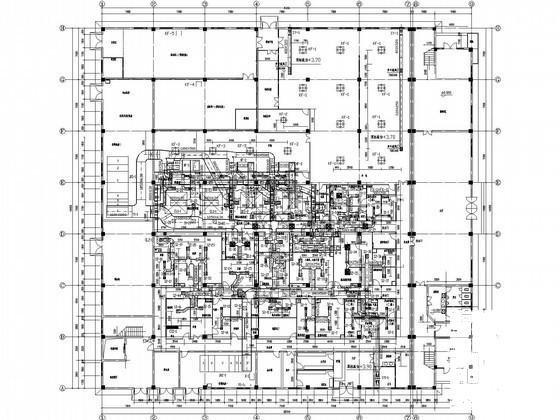

• 空调通风系统送风管道及设备 平面布置图
• 空调通风系统回.排风.除尘管道及设备平面布置图
• 空调系统风口平面布置图
• 空调机房管道及设备平面布置图
• 屋面冷冻及通风设备平面布置图
• 空压冷冻设计施工说明
• 冷冻工艺流程图
• 空压工艺流程图
• 空压冷冻设备平面布置图
• 空压冷冻设备基础平面布置图
• 空压冷冻管道设备平面布置图
• 空压冷冻设备一览表
• 空压冷冻材料一览表

附件详情

稿件为江西某医药生产公司GMP工程综合生产车间洁净空调系统级空压冷冻设计施工图纸；该车间含无菌眼药水车间、仓库及办公室等。
冷冻系统：该项目设计一套电制冷系统，制冷量599.0KW。可提供103.0m /h7℃空调冷媒，循环冷却水123.0m /h，冷却水进水温度30°C，出水温度35°C。
空压系统： 该项目设计一台空压机，压缩空气排气量为3.30m/min，排气压力0.75Mpa压缩空气。因要求无油无水洁净空气，本系统采用了双螺杆式空气压缩机（风冷），并经过冷冻式压缩空气干燥器干燥，及离心式油水分离器.主管路过滤器.微油雾过滤器.活性碳吸附过滤后，压缩空气可达如下标准粒子≤0.01um，满足医药工业用气要求。
……

，图纸共23张。

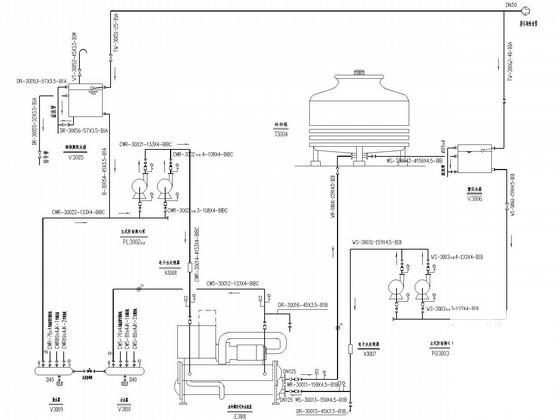

冷冻工艺流程图

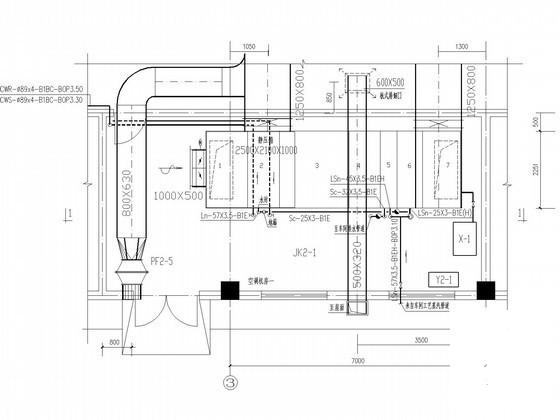

空调机房管道及设备平面布置图

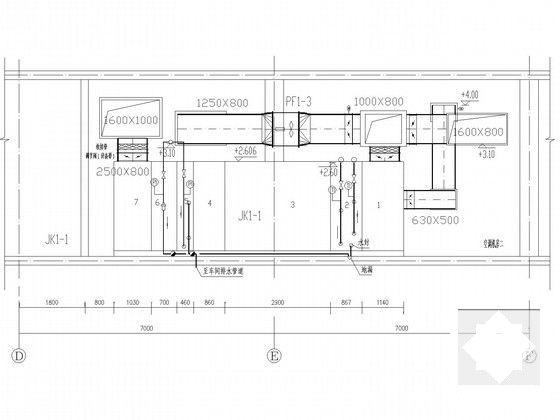

空调机房剖面图

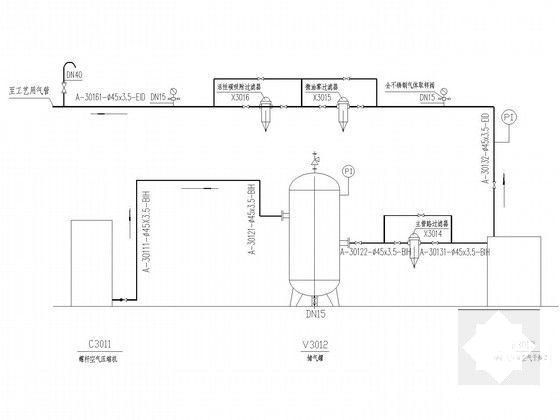

空压工艺流程图

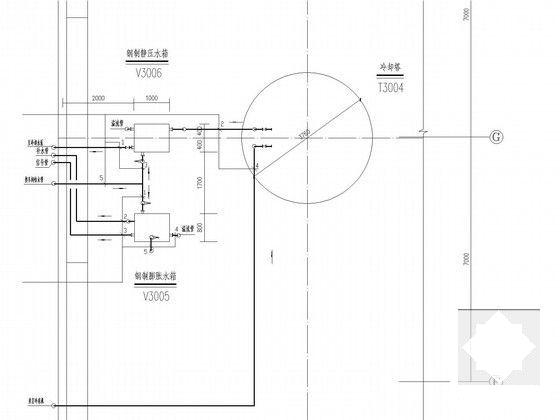

空压冷冻管道设备平面布置图

眼药水车间暖通、空压冷冻

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
