两层综合生产厂房洁净空调系统设计施工CAD大样图

  • 设计说明:有
  • 建筑类别:工业建筑
  • 建筑高度类型:多层建筑
  • 地上层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:30张
  • 设计内容:通风,防排烟,冷热源
  • 冷热源:空气源热泵
  • 洁净等级:万级,十万级
  • 送风方式:散流器送风

附件详情

  • 设计施工说明
  • 空调系统风量平衡表
  • 净化空调送风平面及大样图
  • 净化空调回风平面及大样图
  • 墙上风口平面图
  • 除尘排风及舒适空调平面及大样图
  • 冷冻水、热水管路平面图
  • 百级层流平、剖面图
  • 净化空调系统轴测图
  • 空调机房冷冻水系统大样图
  • ....

附件详情

一、项目概要:
项目位于四川省,为一综合生产厂房,主体一层,局部两层,本施工图设计内容包括车间的空调、通风设计...
二、冷热源:
1.空调冷源为与其对应的冷冻水系统提供的7℃水。冷冻水系统主机均采用风冷热泵机组。
2.采用锅炉房板式换热器提供的60℃热水...
三、通风系统:
1.全生产区共设置42套机械排风系统、6套消防排烟兼排风系统、5套除尘排风系统。
2.生产辅助房间均采用吊顶式换气扇进行通风换气...
四、防排烟系统:
全车间共设置6套排烟(兼排风)系统,采用双速高温排烟风机,平时低速排风,火灾发生时高速排烟...

图纸共30张。

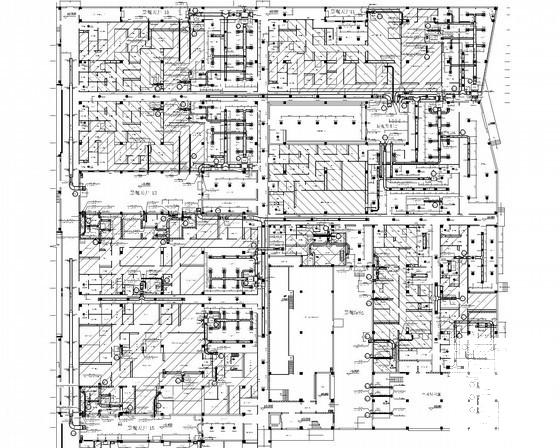

净化空调回风平面图

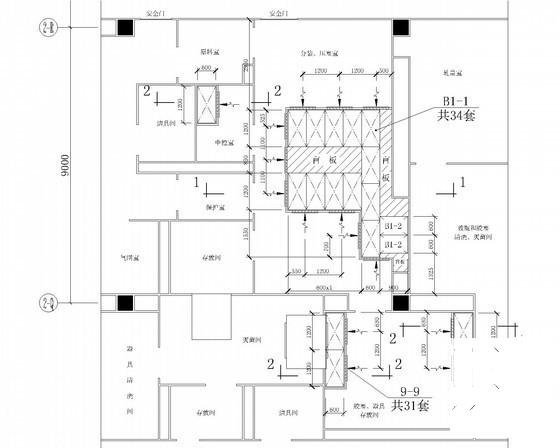

百级层流 平面布置图

净化空调系统轴测图

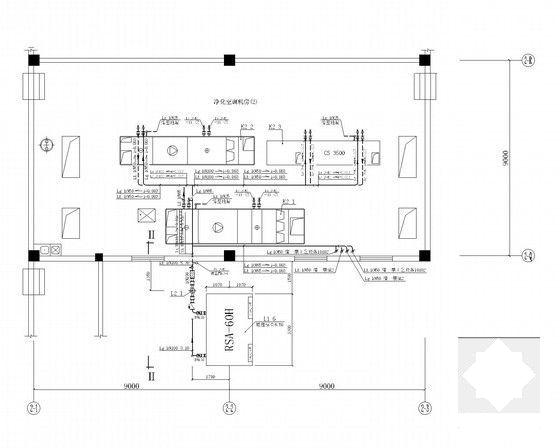

空调机房冷冻水系统平面图

空调系统轴测图

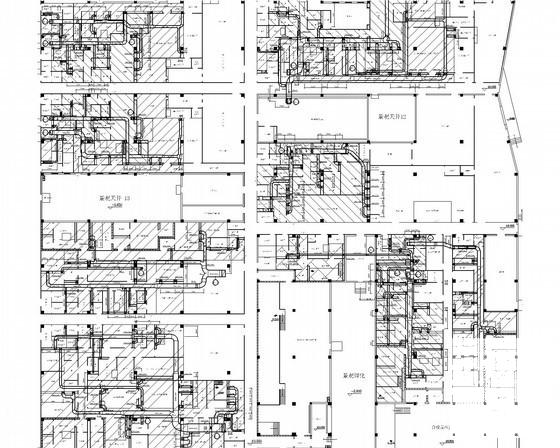

空调送风平面图

净化空调送风平面图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 洁净厂房空调设计 - 1
    洁净厂房空调设计 - 1
  • 洁净厂房空调设计 - 2
    洁净厂房空调设计 - 2
  • 洁净厂房空调设计 - 3
    洁净厂房空调设计 - 3
  • 洁净厂房空调设计 - 4
    洁净厂房空调设计 - 4
  • 洁净厂房空调设计 - 5
    洁净厂房空调设计 - 5
  • 洁净厂房空调设计 - 6
    洁净厂房空调设计 - 6
  • 洁净厂房空调设计 - 7
    洁净厂房空调设计 - 7
以上是部分截图,请下载附件后查看完整高清内容
