棚户区改造项目暖通施工图纸cad通风防排烟平面图

搜索更多资源
  • 设计详细说明：有
  • 建筑类别：住宅,教育
  • 建筑高度类型：多层建筑,高层建筑
  • 图纸设计深度：施工图
  • 图纸设计格式：CAD2000
  • 设计年代：近代
  • 设计内容：通风,防排烟
  • 空调系统：全空气系统
  • 送风方式：侧面送风
  • 项目所在地：贵州
项目概要：该项目为 贵州省棚户区改造项目 暖通施工图 ，该项目地下四层，其中负四负三层为一面直接对外的物管用房居委会用房等配套用房，负二负一层为车库和拍套设备用房。
设计范围：本专业的设计内容包括地通风，防、排烟系统。
部分图纸展示：
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源

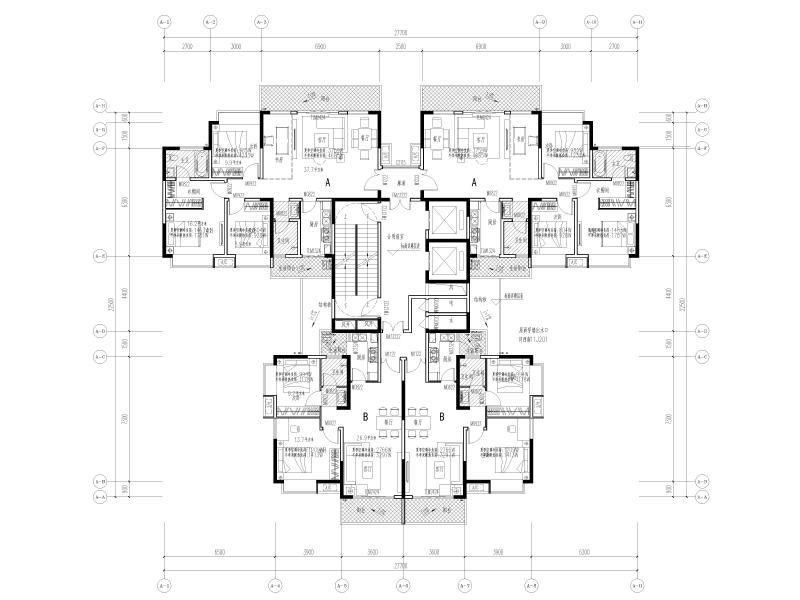

  • A-1号楼2～28层负荷平面图
    A-1号楼2～28层负荷平面图

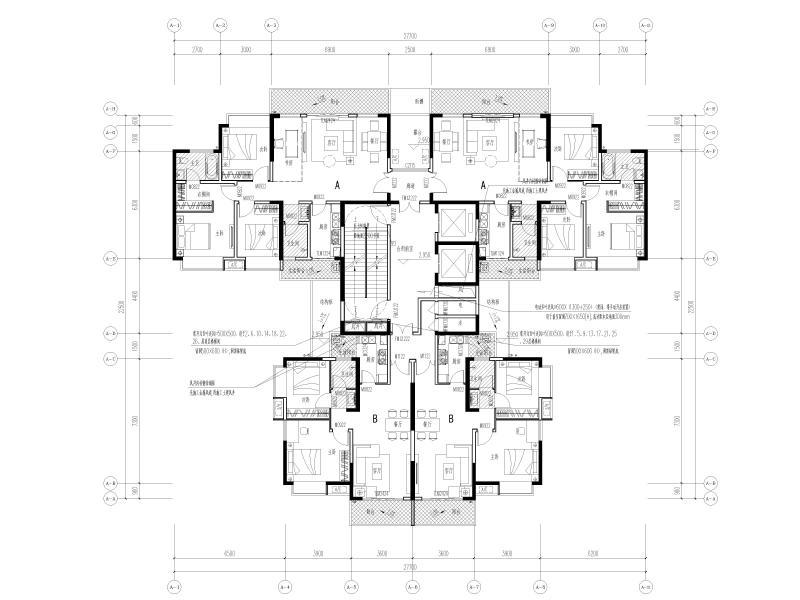

  • A-1号楼二层暖通平面图
    A-1号楼二层暖通平面图

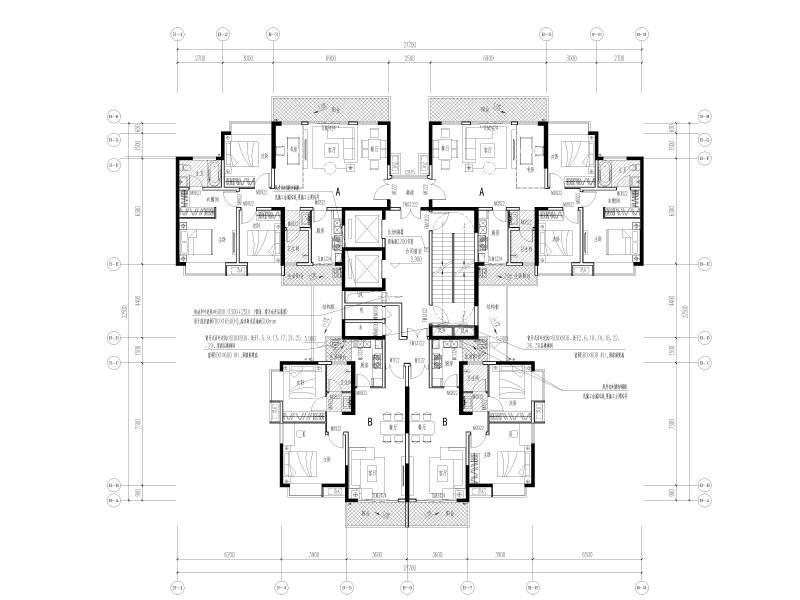

  • A-2号楼三层暖通平面图
    A-2号楼三层暖通平面图

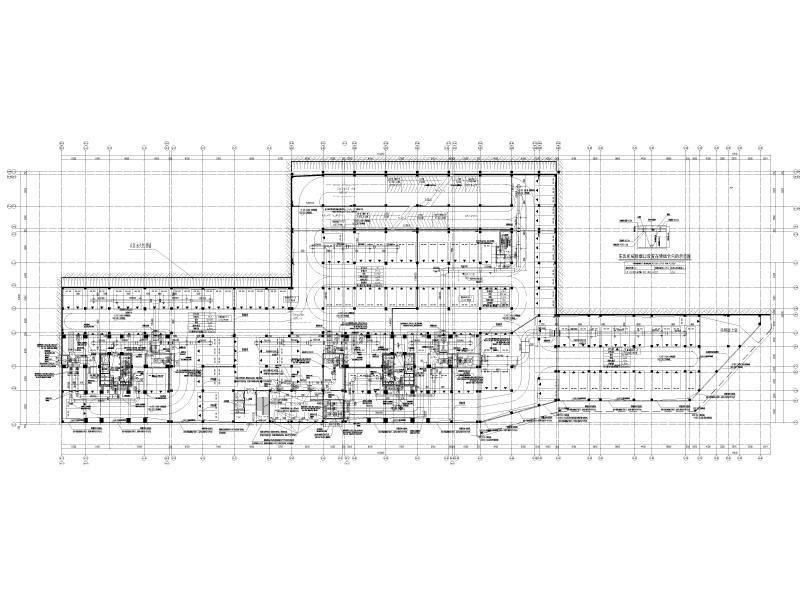

  • A区地库负一层(坡底4层)暖通平面图
    A区地库负一层(坡底4层)暖通平面图

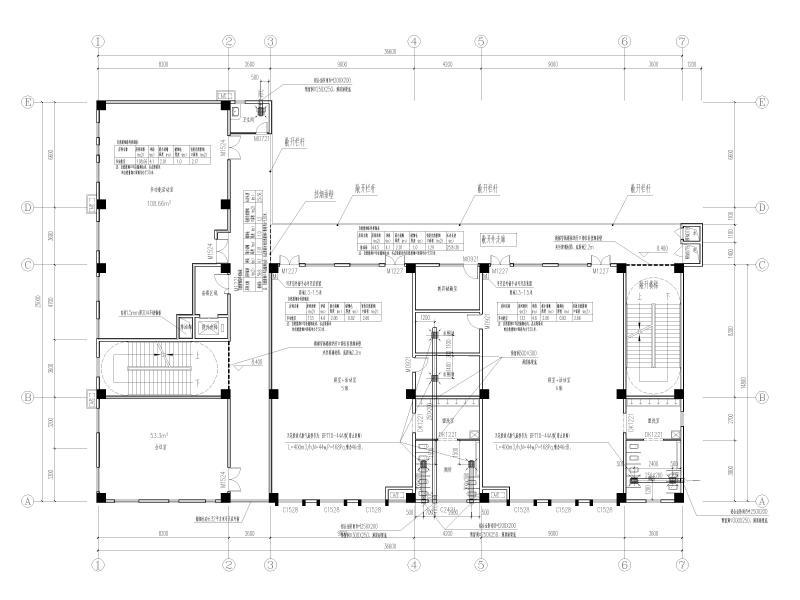

  • 幼儿园三层暖通平面图
    幼儿园三层暖通平面图
以上是部分截图，请下载附件后查看完整高清内容
