棚户区改造工程给排水施工图纸cad大样图及平面图,系统图

资料简介
赚取积分

建筑类别：住宅,商业
建筑设计面积：16119.86平方米
建筑地下层数：1层
图纸设计深度：施工图
图纸设计格式：CAD2000
地下室用途：车库
生活供水设计：生活给水系统
生产供水设计：热水系统
排水设计：污水系统,雨水系统
消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,灭火器配置系统
供水方式：市政供水
排水体制：污废合流
消火栓用水量室外(L/S)：20
消火栓用水量室内(L/S)：20
项目所在地：贵州

项目概要：该项目为 贵州省棚户区改造工程给排水施工图（含大样图） 、该项目建筑面积为16119.86平方米；建筑类别为高层住宅楼及商业裙房，建筑耐火等级：一级，设计使用年限为50年，负一层为机械停车库，±0.000标高以上为裙楼为商业和卫生站，塔楼为住宅；结构类型为部分框支剪力墙结构，抗震设防烈度均为六度；建筑高度为48.20m

设计范围：该资料范围包括用地红线以内的室内给水排水、消防等管道系统、小型给水排水构筑物。

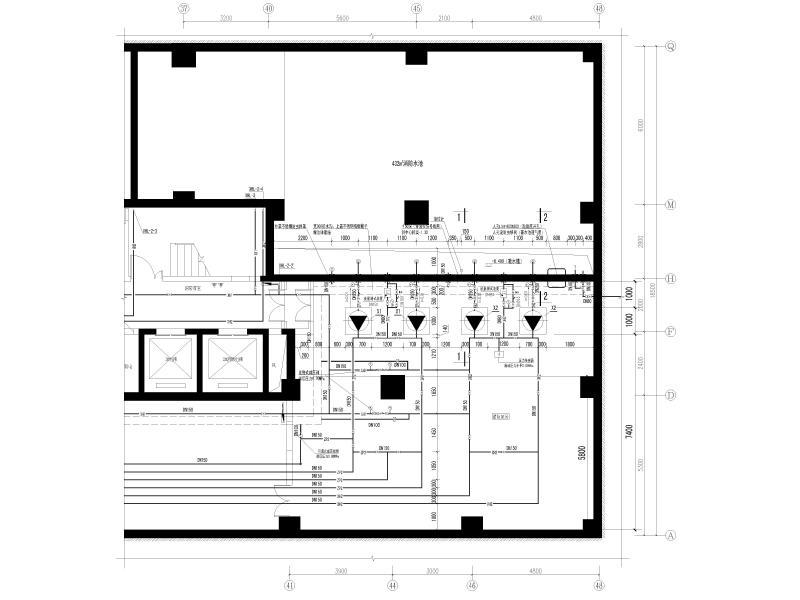

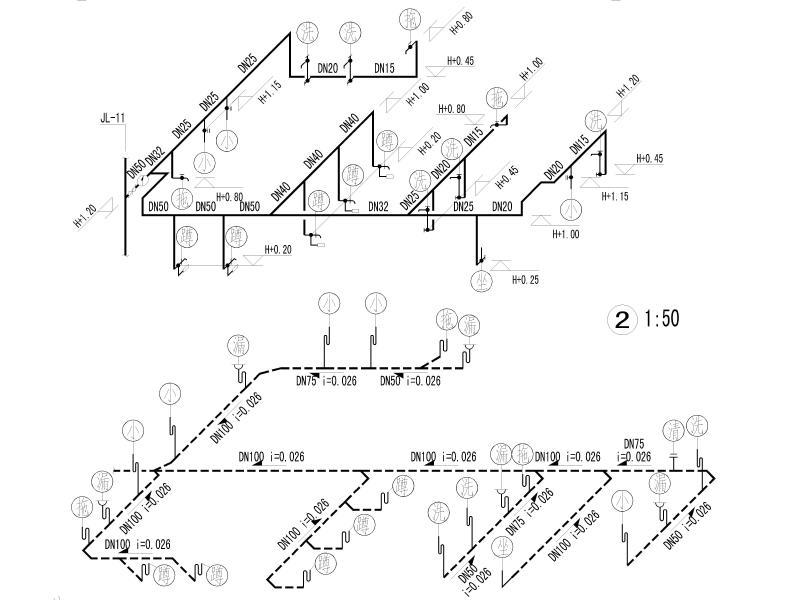

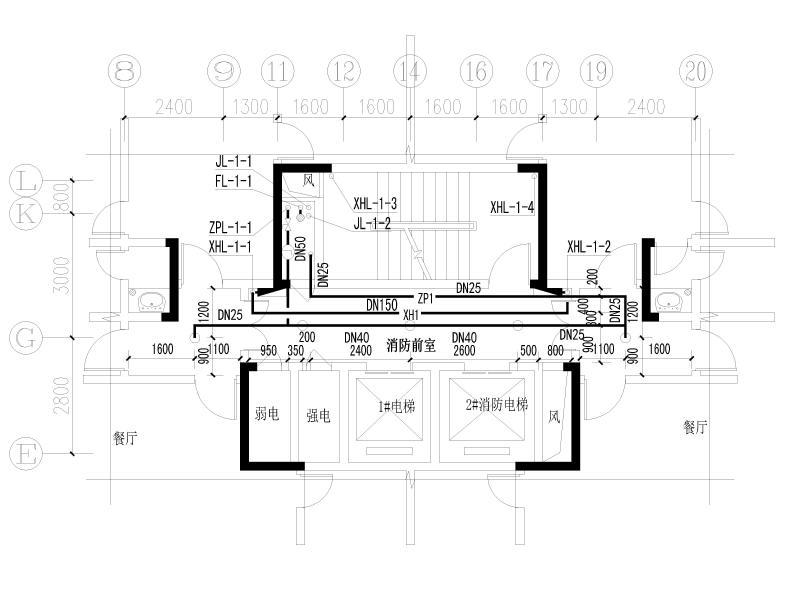

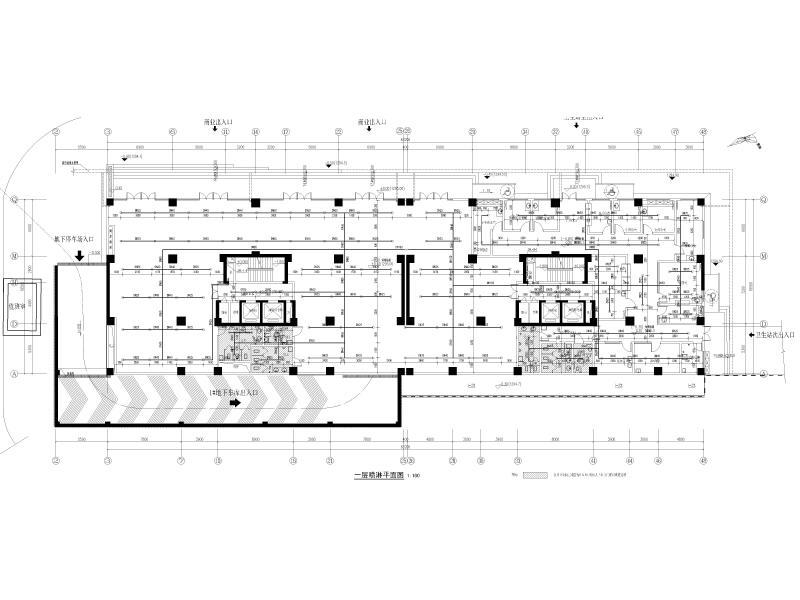

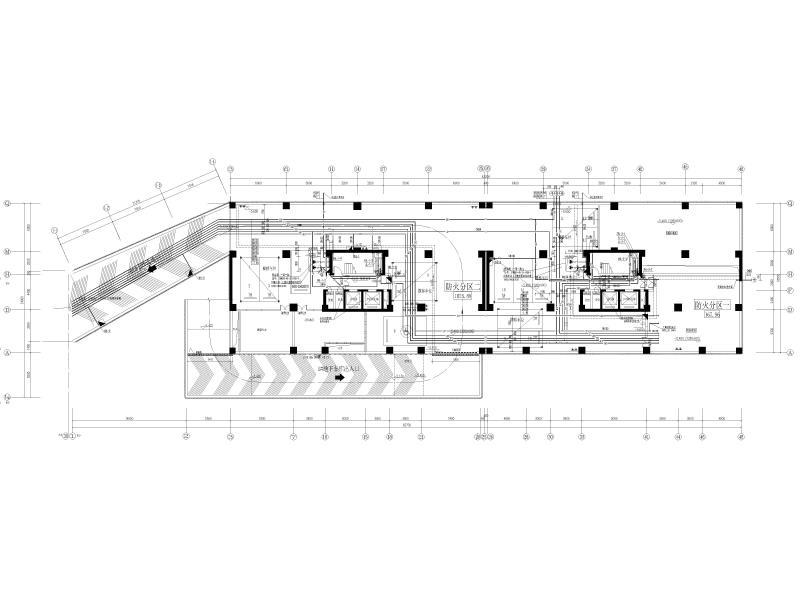

部分图纸展示：






以下是附件的其中一部分截图，共5张，您也可以搜索更多您想要的资源
