乡镇棚户区道路配套基础设施提质改造大样图cad平面布置图

woshiyigeren

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 公路等级：四级
• 车道数：二车道
• 设计时速：其他
• 干线：否
• 位置：贵州
• 设计年代：近代

该附件为: 乡镇棚户区道路配套基础设施提质改造图纸2020，格式为DWG， 节点清晰，推荐下载参考。

一、项目概要：

1. 该资料为xx县乡镇棚户区改造配套基础设施建设项目，给排水设计内容为给水管道，污水管道。给水采用PE给水管，埋设深度控制在0.6-0.8米，污水管道I采用HDPE双壁波纹管，埋设深度控制在1.0-1.2米（根据地形局部管道埋深可调整）。

二、设计依据：

1. 《给排水工程构筑物结构设计规范》（GB50069-近代）
2. 《给排水工程管道结构设计规范》（GB50332-近代）
3. 《水工混凝土结构设计规范》（SL/T191-近代）
4. 《室外给水设计规范》（GB50013-近代）
5. 《砌体结构设计规范》（GB50003-近代）
6. 《室外排水设计规范》（GB50014-近代）（2016版）

三、相关图片：

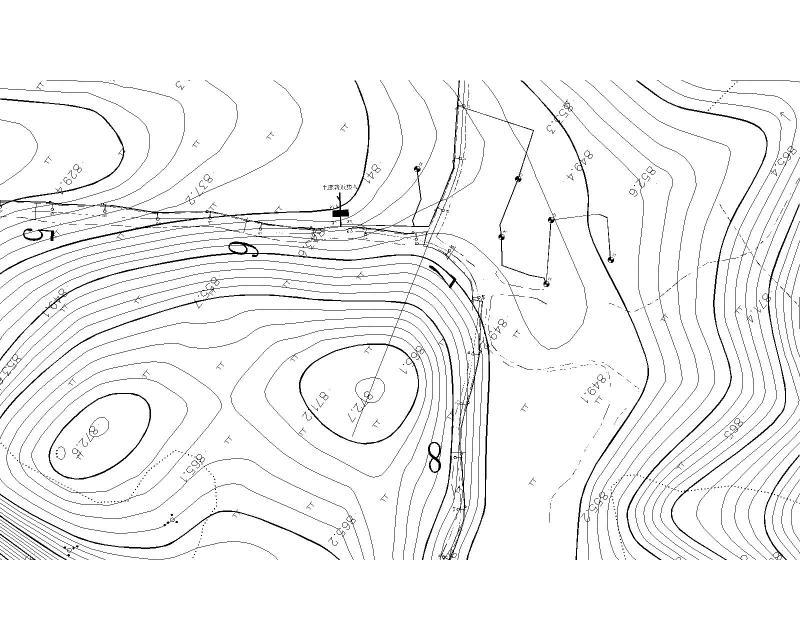

路灯平面布置图

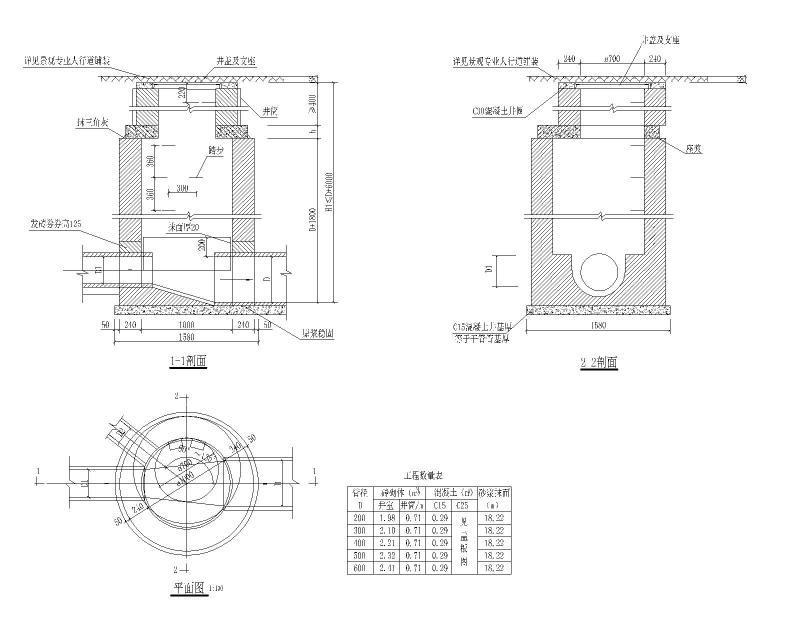

给排水大样图

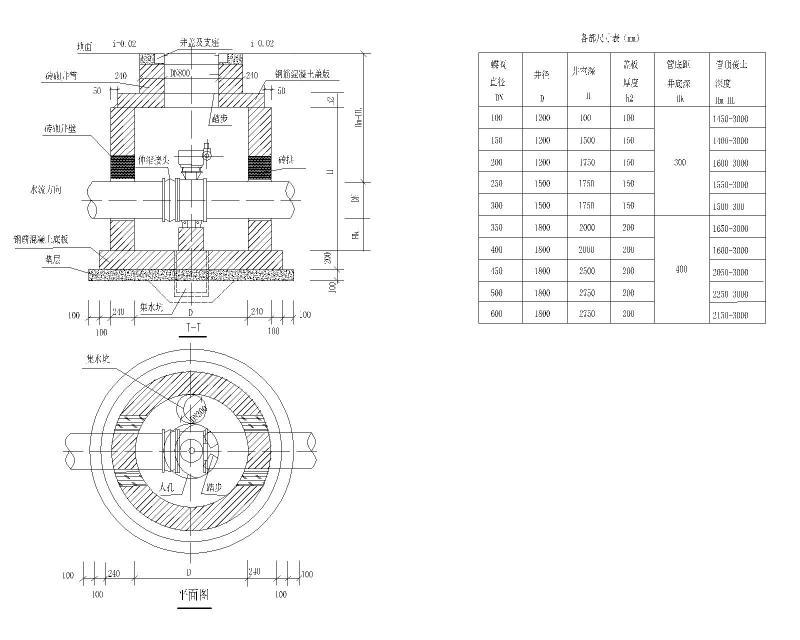

立式蝶阀井大样图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
