绿化升级改造工程结构施工图纸cad平面布置图

rruuikkjj

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：园林建筑,其他
• 图纸设计深度：施工图
• 民用建筑设计使用年限：25年,50年
• 建筑设计结构形式：钢筋混凝土结构,钢结构
• 钢筋混凝土结构：框架
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震
• 风压：0.65kN/平方米
• 参考图纸：36张
• 设计年代：近代

该附件为：绿化升级改造工程 结构施工图 格式为CAD版本。

一、简介：

该项目位于广东，绿化升级改造工程，框架结构，桩基础

二、目录

结构设计总说明、梁平法说明、钢结构设计总说明、景观桥结构图、平面布置图、基础平面图、柱平面图、梁平面图、板平面图、挡土墙、弧形坐凳配筋大样等36p

三、相关图片：

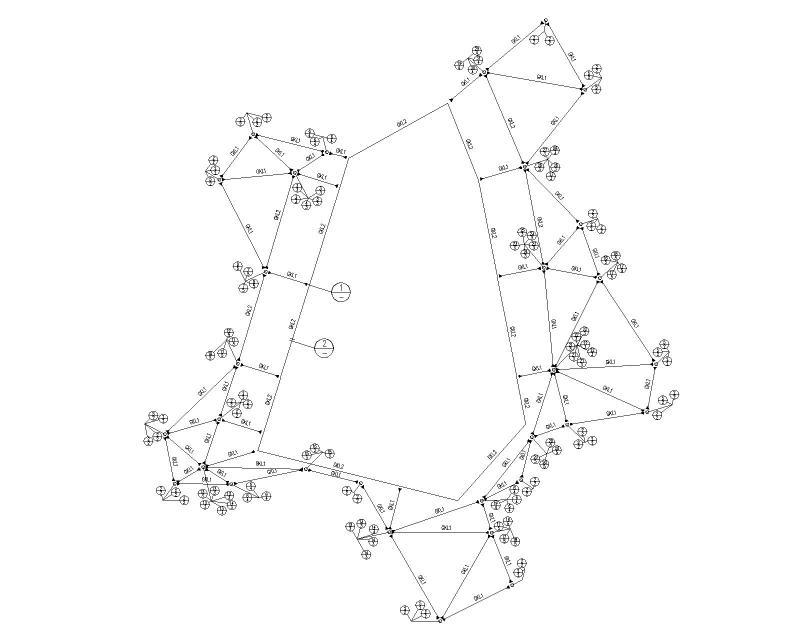

樱花平台梁结构图

樱花平台节点示意图

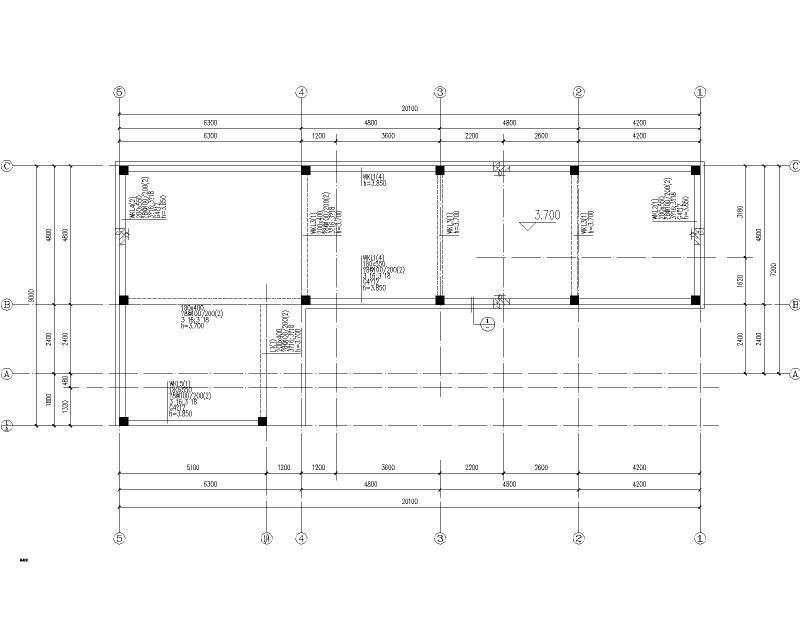

标高3.700m梁结构图

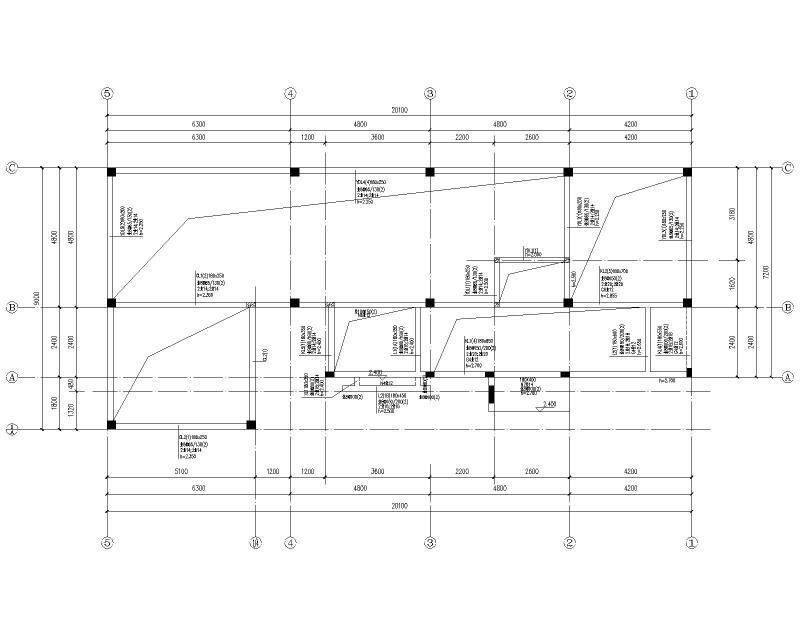

标高2.600m梁结构图

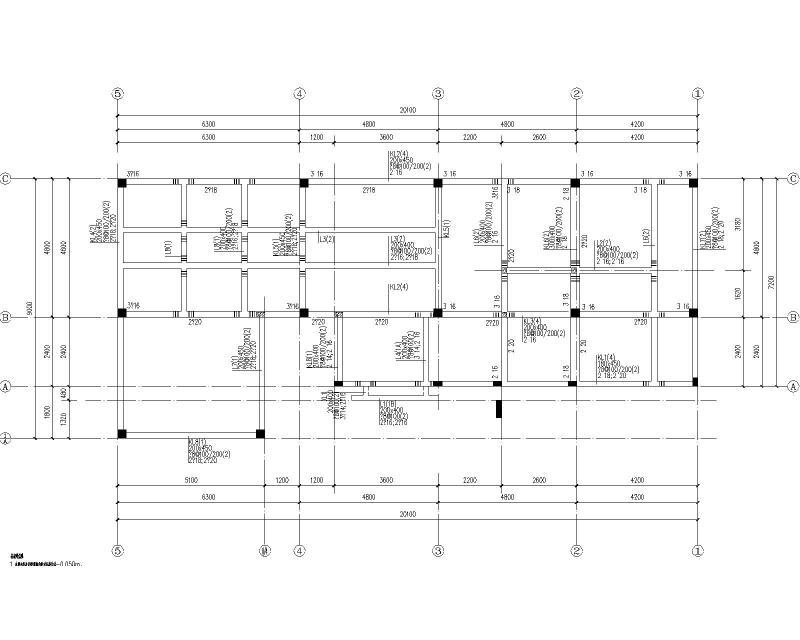

基础梁结构图

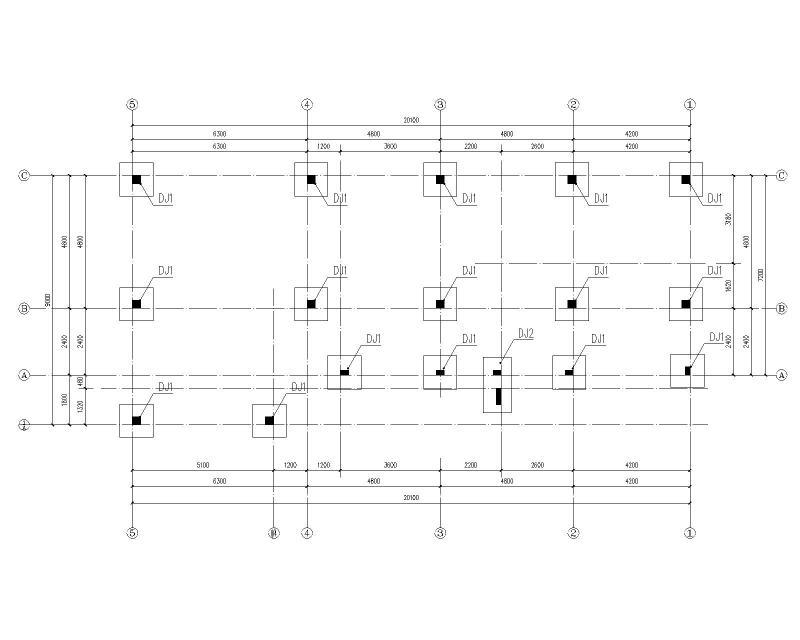

基础结构图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
