商办楼暖通施工图纸cad平面图

fengzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计详细说明：有
• 建筑类别：商业
• 建筑高度类型：高层建筑
• 建筑设计面积：15765.26平方米
• 图纸设计深度：施工图
• 图纸设计格式：CAD2000
• 设计年代：近代
• 设计内容：空调,通风,防排烟
• 项目所在地：江苏

1、项目概要：该项目为 江苏省商办楼 暖通施工图 2020 ；共地下1层，地上13层；地下一层为汽车库及设备房（详地下室施工图纸），地上一层、二层为办公和商业，三层以上均为办公；总建筑高度为49.4米，地上总建筑面积为15765.26平方米，其中商业建筑面积1661.58平方米，办公建筑面积14103.68平方米。该项目为二类高层公共建筑，地上建筑耐火等级为一级，地下建筑耐火等级为一级；办公部分一二层为一个防火分区，其他每层为一个防火分区。

2、设计范围

1、地上部分通风、防排烟系统设计；

2、地上办公部分舒适性空调系统设计。

部分图纸展示：






十三层空调冷媒管、冷凝水管平面图

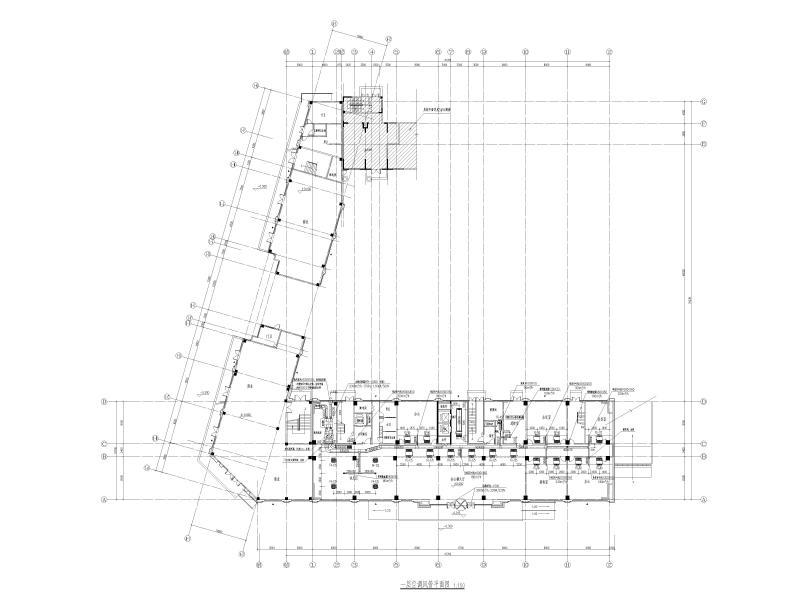

一层空调风管平面图

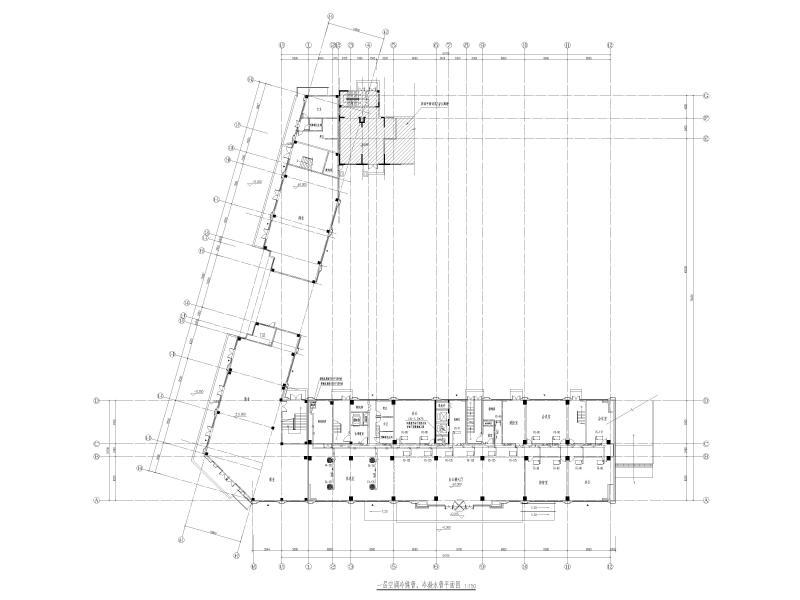

一层空调冷媒管、冷凝水管平面图

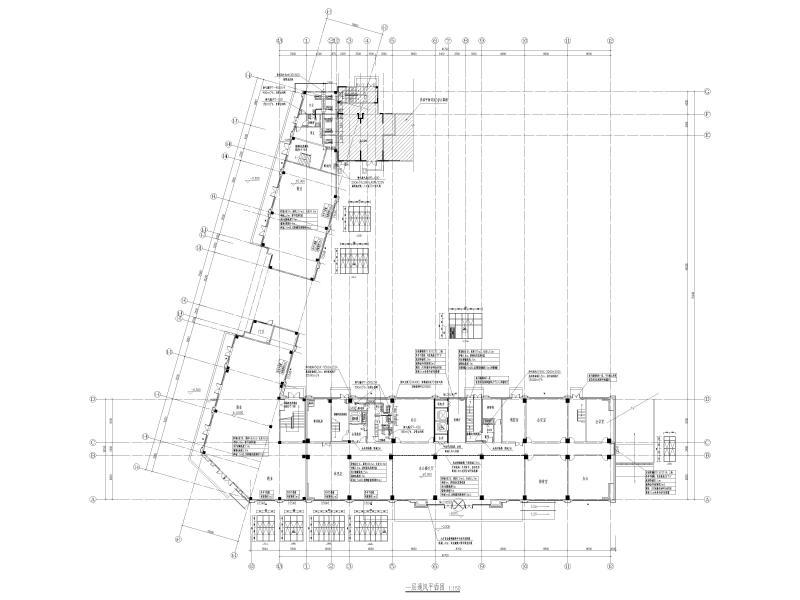

一层通风平面图

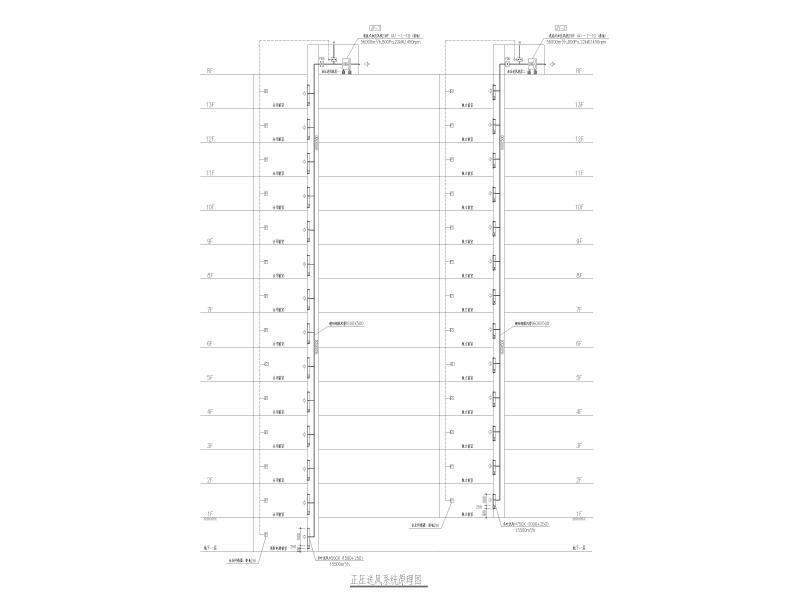

正压送风系统原理图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
