3层医院住院楼照明及配电改造施工图纸cad平面图
-
建筑类别：医疗
-
建筑高度类型：高层建筑
-
建筑地上层数：3层
-
图纸设计深度：施工图
-
图纸设计格式：CAD2000
-
负荷等级：一级,二级,三级
-
防雷等级：第三类
-
火灾保护分级：一级
-
接地方式：TN-S
该附件为医院住院楼照明及配电改造施工图，设计范围:低压配电系统照明,接地系统。
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-

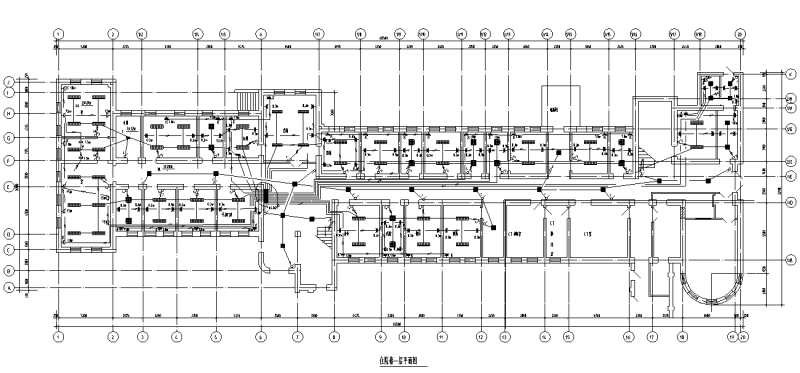

首层平面图 -

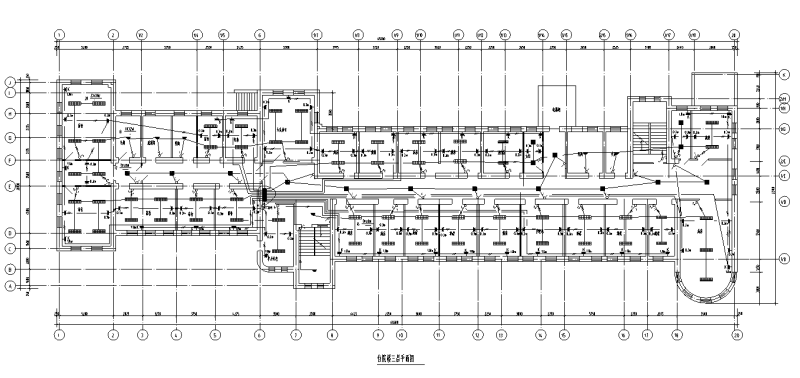

插座平面图 -

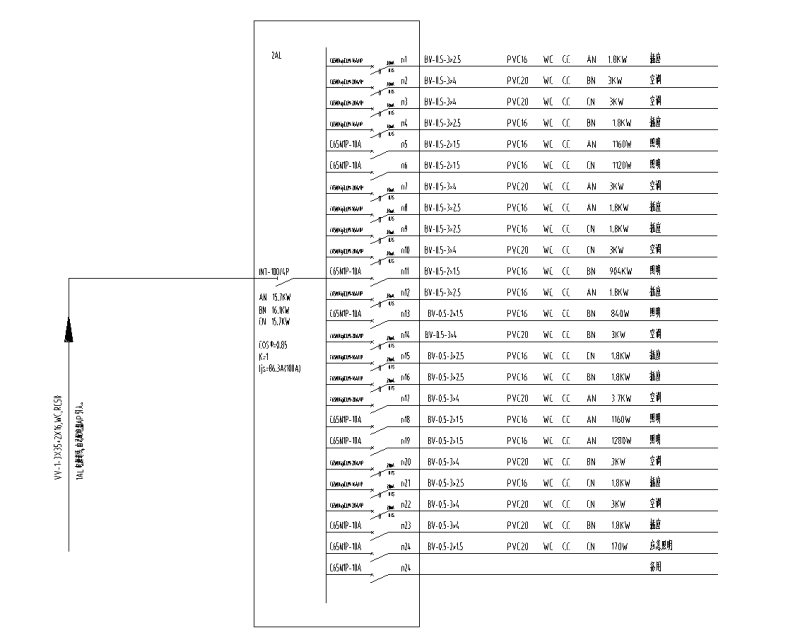

配电箱系统图
以上是部分截图，请下载附件后查看完整高清内容
