医院放射科室电气施工CAD图纸
- 建筑类别：医疗
- 图纸设计深度：施工图
- 参考图纸：7张
- 负荷等级：二级
- 接地方式：TN-S
- 强电设计：低压配电,电气照明,接地安全
- 弱电设计：综合布线系统
附件详情
- 一、电气设计说明
- 二、 配电箱系统 图
- 三、放射科动力平面图
- 四、放射科 照明平面图
- 五、放射科插座平面图
- 六、放射科 弱电平面图
附件详情
本稿件是某医院放射科室电气施工图纸，电气设计包含配电系统设计、配电箱控制电路图、放射科动力平面、照明灯具布置、插座平面布置、电话网络系统设计等。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

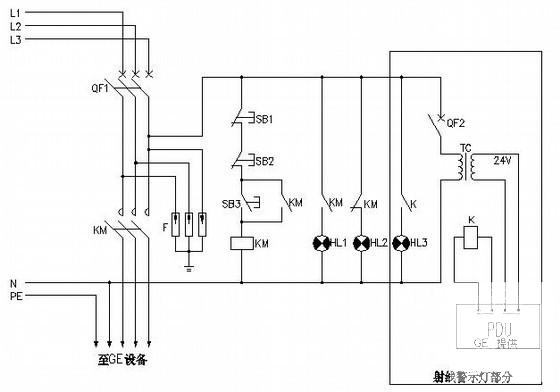

医院电气施工图纸 - 1 -

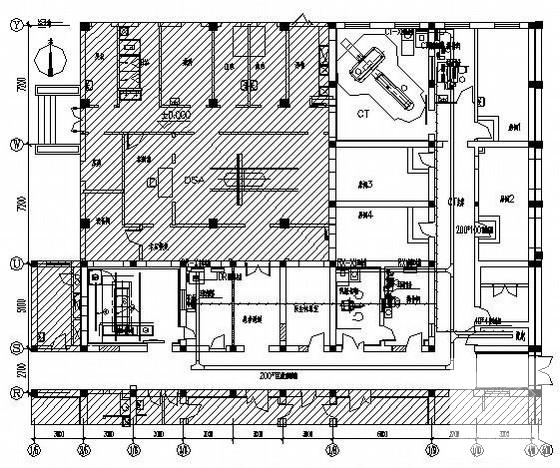

医院电气施工图纸 - 2 -

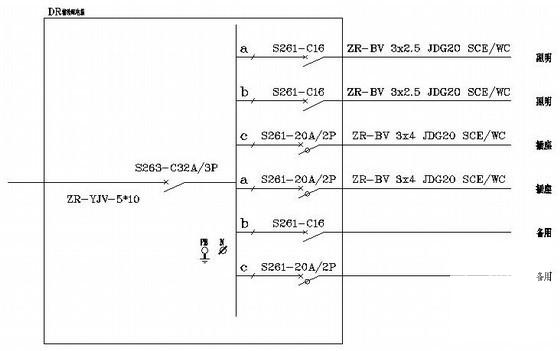

医院电气施工图纸 - 3 -

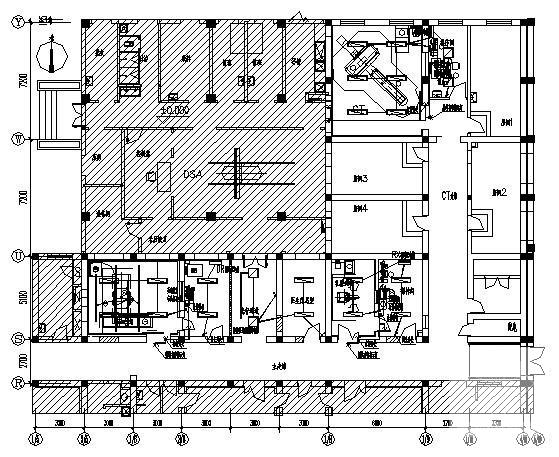

医院电气施工图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-15
- 评论次数：0
- 浏览次数：0
- 文件大小：1.86 MB
- 收藏次数：0
-
文件名称：
附件-995855867070758969708.rar
