医院外科大楼暖通空调通风排烟系统CAD施工图纸（空气源热泵）

jxyy7788 · 发表于 2020-2-28 21:15:17

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：医疗
建筑高度类型：高层建筑
建筑设计面积：17631.5平方米
建筑地上层数：12层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：20张
设计年代：近代
设计内容：空调,通风,防排烟,冷热源
冷热源：空气源热泵
空调系统：空气-水系统
水系统：同程式,异程式
送风方式：散流器送风
项目所在地：江西

附件详情

空调与通风设计总说明
主要设备材料表
风机盘管水管接管大样
空调机组水管接管示意图
风机盘管送回风口及接管
管径尺寸列表

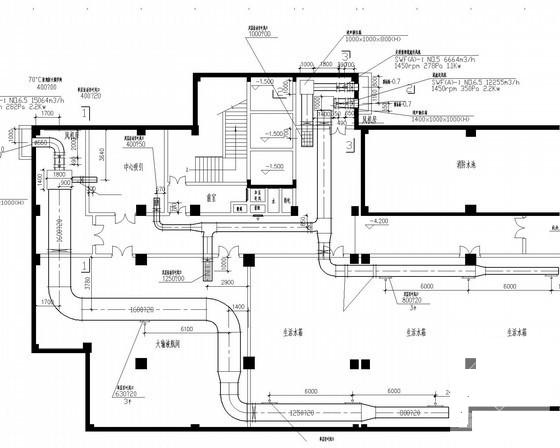

地下一层通风及防排烟平面图

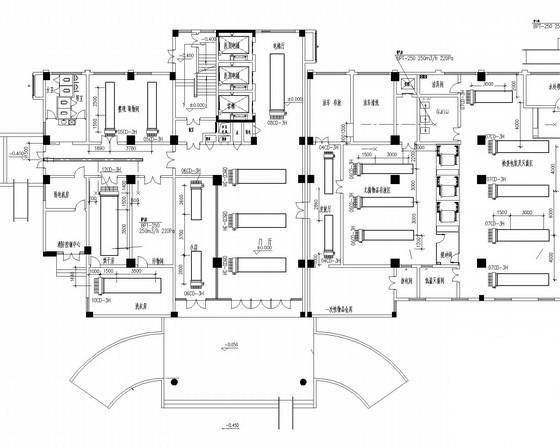

一层空调通风及防排烟平面图

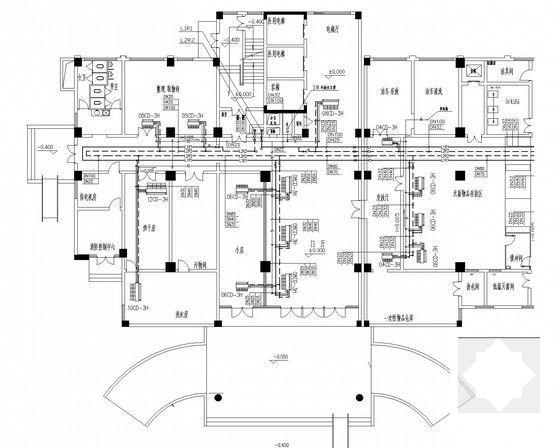

一层空调水管平面图
三层防排烟平面图
1~1-11~11剖面

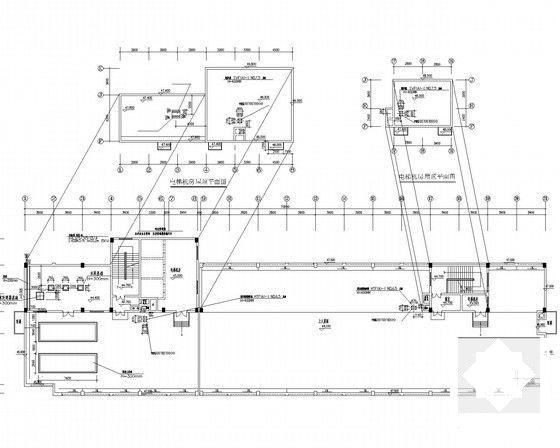

屋面空调机主机基础平面图
水泵基础平面图

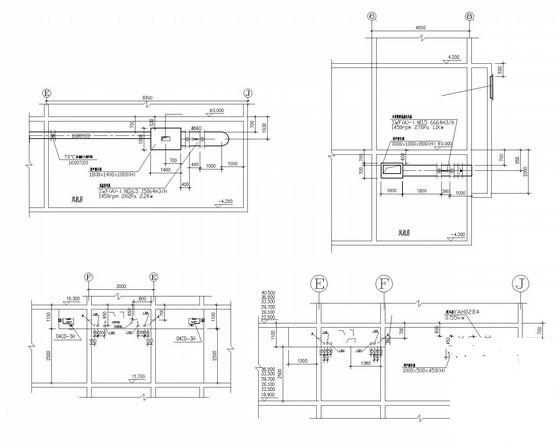

膨胀水箱及风机基础平面图

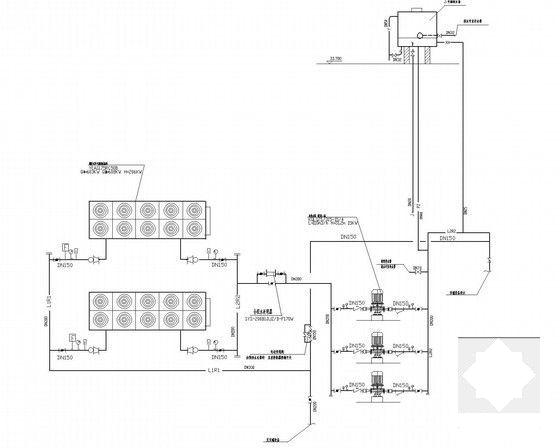

空调水系统原理图
加压送风系统图
冷凝水管系统图
空调水立管管系统图
...

附件详情

一、项目概要：
项目为医院外科大楼，总建筑面积为:17631.50m2。本建筑地下1层，地上12层。建筑高度44.550m...
二、冷热源：
夏季的计算冷负荷为1148Kw。冬季热负荷约为734kw，热量为608kw的螺杆式空气源热泵机组...
三、空调系统：
1.该项目空调供回水系统为竖向异程，水平管同程系统。
2.各层采用风机盘管机组加新风系统。
3.冷冻水供回水温度分别为7°C、12°C，冬季供回水温度分别为45°C、40°C...
四、通风排烟系统：
1.大楼各层有窗房间采用自然通风。无窗房间均采用机械通风。
2.各层超过60m长的内走道设置机械排烟系统，排烟量按走道面积60m3/m2.h计算。
3.防火分区排风量大于12次/小时，补风量不小于排风量的80%...

图纸共20张。
