一份5层办公楼空调及通风排烟设计CAD施工图纸（空气源热泵VRF系统）

kangkang · 发表于 2020-2-27 14:52:37

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：办公
建筑高度类型：多层建筑
建筑设计面积：26000平方米
建筑地上层数：5层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：32张
设计年代：近代
设计内容：空调,通风,防排烟,冷热源,机房
冷热源：空气源热泵,空气调节器
空调系统：全空气系统,制冷剂系统
水系统：单式泵,异程式
送风方式：散流器送风
项目所在地：浙江

附件详情

设计施工说明
主要设备材料表

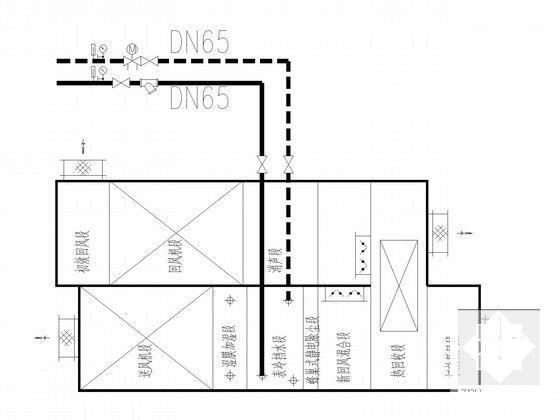

全热回收空调箱接管示意图
空调水泵房水系统原理图
空调水系统原理图
机械加压送风原理图

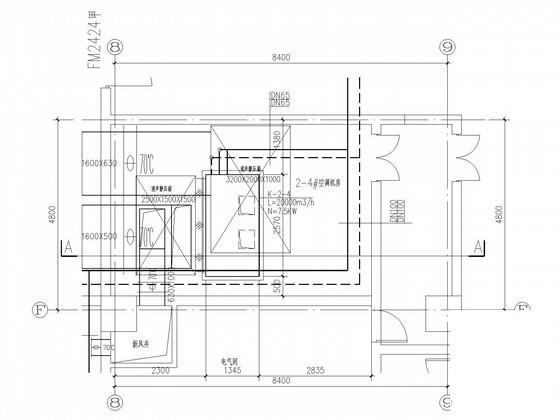

空调机房大样图

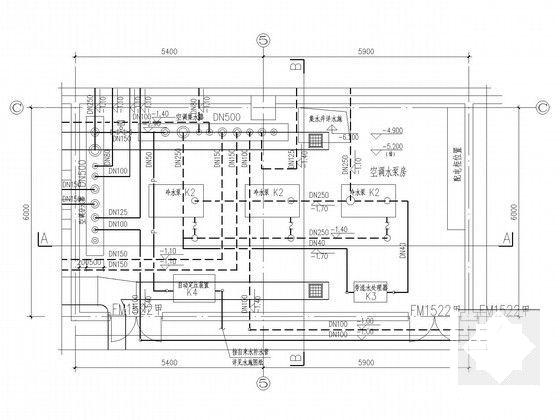

空调水泵房大样图

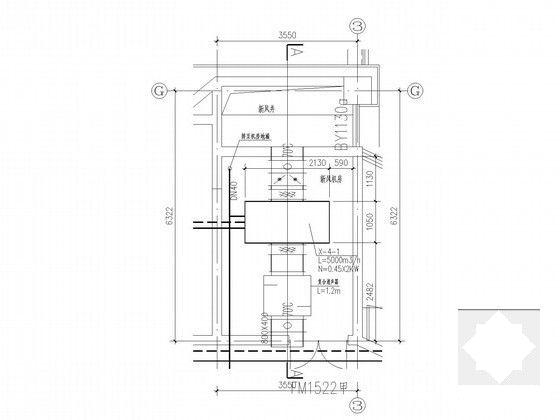

新风机房大样图

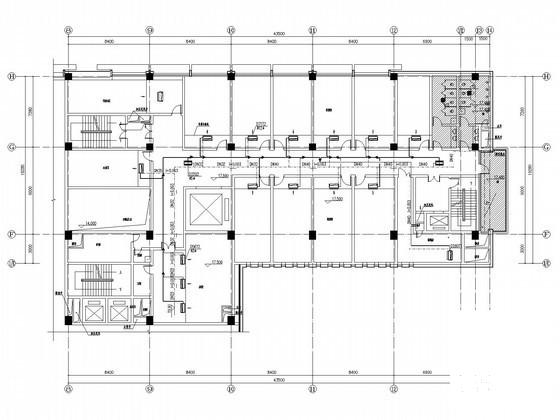

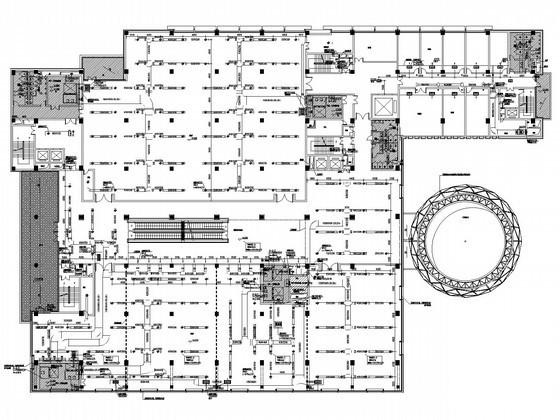

空调通风平面图
空调水管平面图
......

附件详情

一、项目概要：
项目地下一层，为设备机房、库房；地上五层，为展厅、报告厅、办公、培训教室以及会议等。建筑高度29.1m,总建筑面积26000m2......
二、设计范围：
冷热源设计；空调系统设计；通风系统设计；防排烟系统设计......
三、冷热源：
冷热源采用空气源热泵型式。设计选用两台额定制冷量为986KW的空气源热泵机组；针对办公区采用变制冷剂流量多联空调系统（VRF)......
四、空调系统：
1.大空间房间均采用一次回风全空气系统。
2.对人员较多采用转轮式全热回收系统。
3.空调冷冻水系统采用一次泵变流量系统，空调水管路布置成异程式。
4.水泵采用单级单吸空调专用循环泵，两用一备......
五、通风排烟系统：
1.地下汽车库设置机械通风排烟系统。
2.地下室库房、地上建筑面积大于100m2，无可开启外窗的展厅、报告厅以及长度大于20m的内走道等均设置机械排烟系统.......

图纸共32张。
