[CAD]18层三级甲等医院门诊楼强弱电初步设计图纸66张(消防报警及联动)

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：医疗
• 建筑地上层数：18层
• 建筑地下层数：3层
• 图纸设计深度：方案（初设图）
• 参考图纸：66张
• 设计年代：近代
• 项目所在地：河南
• 强电设计： 供配电系统 ,配变电所
• 弱电设计： 火灾自动报警系统 ,入侵报警系统,视频监控系统,出入口控制系统,巡更管理系统,停车场管理系统,综合布线系统,有线电视和卫星接收系统

附件详情

• 1、高压配电系统图;
• 2、低压配电系统图;
• 3、低压配电干线系统图;
• 4、变电所平面布置图;
• 5、变配电监控系统图;
• 6、漏电火灾报警系统图;
• 7、消防报警及联动系统图;
• 8、公共广播系统图;
• 9、安防视频监控系统图;
• 10、入侵报警、门禁及巡更系统图;
• 11、停车场管理系统图及弱电机房布置大样;
• 12、综合布线系统图;
• 13、有线电视系统图;
• 14、火灾报警及广播平面图;
• 15、 弱电平面图 .

附件详情

该附件为[河南]三级甲等医院门诊楼强弱电初步设计图，共66张。
设计内容：高压系统、低压配电系统、变电所、消防火灾报警系统、公共广播系统、安防视频监控系统等。

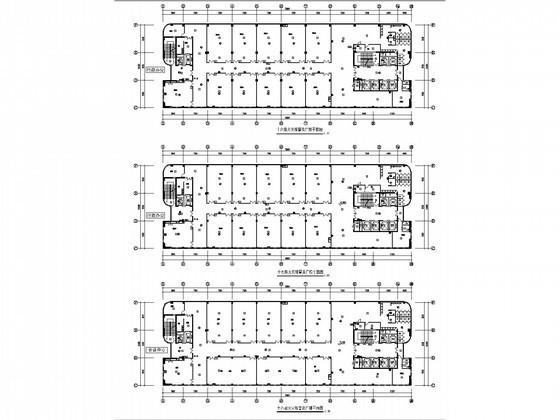

火灾报警及广播平面图l

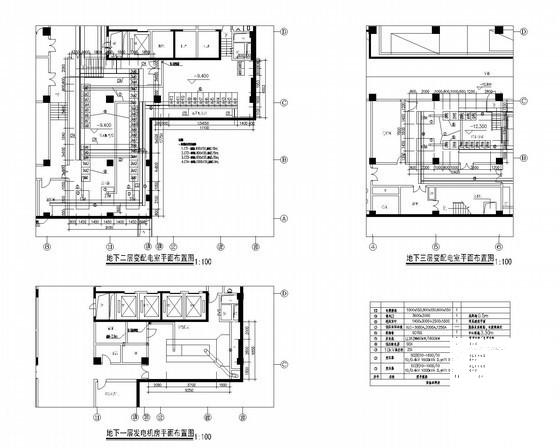

变配电室平面布置图

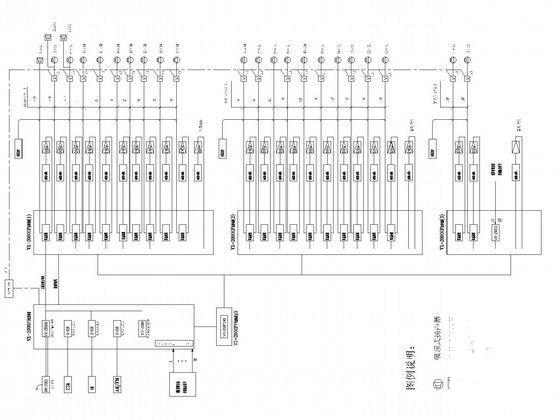

公共广播系统图

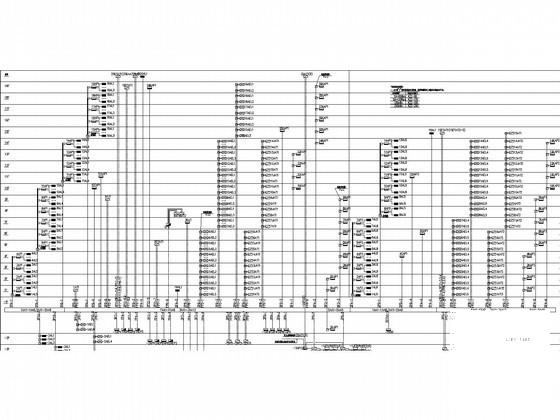

低压配电干线系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

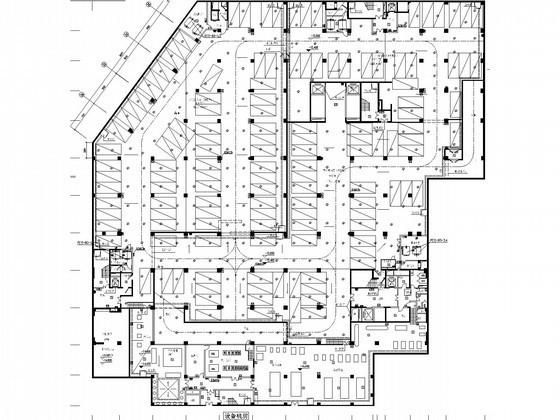

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-3-12 22:29:08上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在疑点难点专区发帖交流相关知识。
