医院影像楼电气CAD施工图纸(平面布置图)(TN-C-S)

haot222

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 参考图纸：17张
• 接地方式：TN-C-S
• 设计： ,低压配电,电气照明,建筑物防雷,接地安全

附件详情

工程为四层；该项目采用三相四线制供电，电源电压380/220，电源由院区低压配电线路穿钢管埋地引入，进户线采用YJV22电缆。主要包括每层的 、电话平面图、电力平面图、基础接地平面布置图共17张图纸

2

3

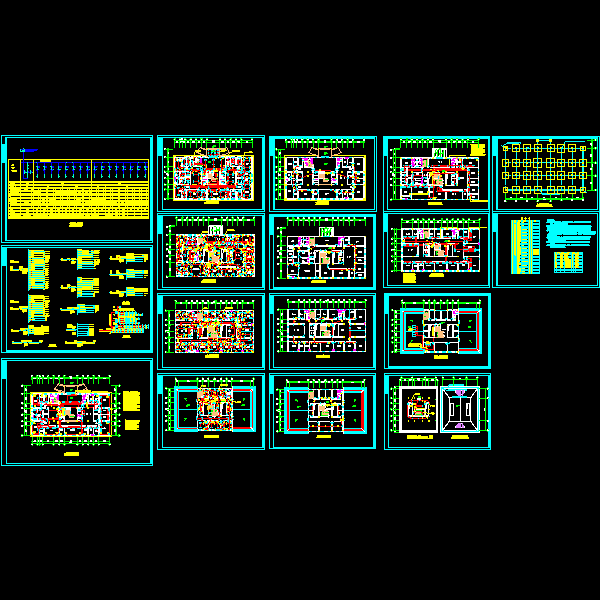

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
